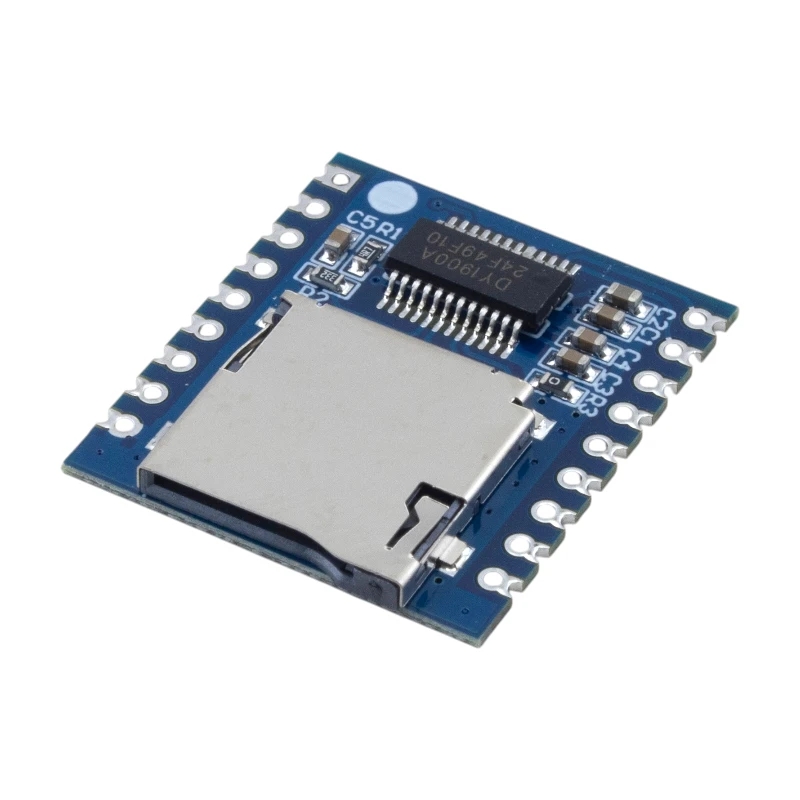

ماژول XY-V17B یک پخش‌کننده صوت کوچک مبتنی بر تراشه DY1900A است که فایل‌های MP3 و WAV ذخیره‌شده روی کارت حافظه MicroSD را پخش می‌کند. این برد برای کنترل پخش از طریق میکروکنترلر، کلیدهای فشاری یا سیگنال‌های دیجیتال طراحی شده و از ارتباط UART، رابط تک‌سیم One-Line و 8 ورودی Trigger پشتیبانی می‌کند. در حالت Trigger مستقل می‌توان 8 فایل را مستقیماً اجرا کرد و در حالت ترکیبی، انتخاب حداکثر 255 فایل با ترکیب ورودی‌ها امکان‌پذیر است. ارتباط UART نیز قابلیت انتخاب حداکثر 65535 ترک، تنظیم صدا، تغییر اکولایزر، تعیین حالت تکرار و دریافت وضعیت پخش را فراهم می‌کند. خروجی‌های DACL و DACR سیگنال صوتی آنالوگ استریو در سطح ورودی آمپلی‌فایر ارائه می‌دهند؛ بنابراین اتصال مستقیم بلندگو به ماژول مجاز نیست و باید از تقویت‌کننده خارجی استفاده شود. وجود خروجی BUSY نیز امکان تشخیص وضعیت پخش توسط مدار کنترل‌کننده را فراهم می‌سازد.

مشخصات

• مدل برد: XY-V17B
• تراشه اصلی: DY1900A
• نوع عملکرد: پخش‌کننده فایل صوتی
• فرمت‌های صوتی: MP3 و WAV
• ولتاژ کاری: 3.3V تا 5V DC
• ولتاژ پیشنهادی تغذیه: 5V DC رگوله‌شده
• جریان مصرفی: در راهنمای موجود اعلام نشده است
• سطح منطقی رابط‌های کنترلی: 3.3V TTL
• رابط حافظه: MicroSD و TF Card
• حداکثر ظرفیت کارت حافظه: 32GB
• فایل‌سیستم‌های پشتیبانی‌شده: FAT16 و FAT32
• پشتیبانی از حافظه USB: حداکثر 32GB با افزودن کانکتور و اتصالات خارجی
• نوع خروجی صوتی: DAC آنالوگ استریو
• کانال خروجی چپ: DACL
• کانال خروجی راست: DACR
• رزولوشن DAC اعلام‌شده: 24bit
• دامنه دینامیکی اعلام‌شده: 90dB
• نسبت سیگنال به نویز اعلام‌شده: 85dB
• نرخ‌های نمونه‌برداری: 8kHz، 11.025kHz، 12kHz، 16kHz، 22.05kHz، 24kHz، 32kHz، 44.1kHz و 48kHz
• رابط ارتباطی: UART، One-Line، Trigger و کلید مستقیم
• سرعت ارتباط UART: 9600bit/s
• قالب ارتباط UART: 8N1
• سطح ارتباط UART: 3.3V TTL
• تعداد ورودی‌های Trigger: 8 ورودی IO0 تا IO7
• تعداد فایل قابل انتخاب در حالت Trigger مستقل: 8 فایل
• تعداد فایل قابل انتخاب در حالت Trigger ترکیبی: 255 فایل
• حداکثر تعداد ترک قابل انتخاب با UART: 65535 ترک
• خروجی وضعیت پخش: BUSY
• وضعیت BUSY هنگام پخش: High
• وضعیت BUSY هنگام توقف یا مکث: Low
• محدوده تنظیم صدا: 0 تا 30
• مقدار پیش‌فرض صدا: 20
• حالت‌های اکولایزر: Normal، Pop، Rock، Jazz و Classic
• خروجی رگولاتور داخلی: 3.3V
• حداکثر جریان خروجی پایه 3.3V: 100mA

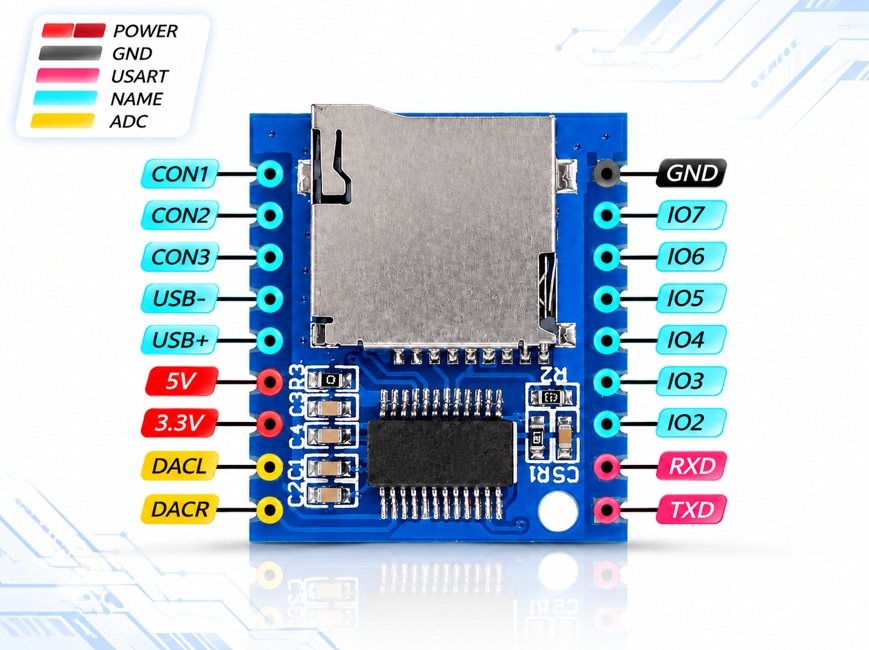

• تعداد پایه‌ها: 18 پایه
• آرایش پایه‌ها: 2 ردیف 9تایی
• فاصله پایه‌ها: 2.54mm
• فاصله بین 2 ردیف پایه: 20.32mm
• ابعاد PCB: 23×26mm
• توان خروجی بلندگو: فاقد تقویت‌کننده قدرت داخلی
• نوع آمپلی‌فایر موردنیاز: آمپلی‌فایر خارجی با ورودی صوت آنالوگ



کاربردهای رایج

این ماژول برای پروژه‌هایی مناسب است که باید بدون استفاده از مدار پخش صوت پیچیده، پیام، هشدار، موسیقی یا صدای وضعیت دستگاه را اجرا کنند. روش‌های کنترلی متنوع آن امکان استفاده همراه با میکروکنترلر یا به‌صورت مستقل را فراهم می‌کند و خروجی استریو آن به‌سادگی به آمپلی‌فایرهای آماده متصل می‌شود.

•  ساخت دستگاه پخش پیام صوتی
•  استفاده در سیستم‌های هشدار و آلارم
•  افزودن اعلان صوتی به تجهیزات صنعتی
•  ساخت زنگ، تایمر و یادآور صوتی
•  استفاده در دستگاه‌های فروش خودکار
•  پخش صدای وضعیت در سامانه‌های کنترل دسترسی
•  ساخت اسباب‌بازی و تجهیزات آموزشی صوتی
•  استفاده در پروژه‌های Arduino، ESP32 و STM32
•  افزودن صدا به تجهیزات خانه هوشمند
•  ساخت تابلوها و سامانه‌های اطلاع‌رسانی صوتی
