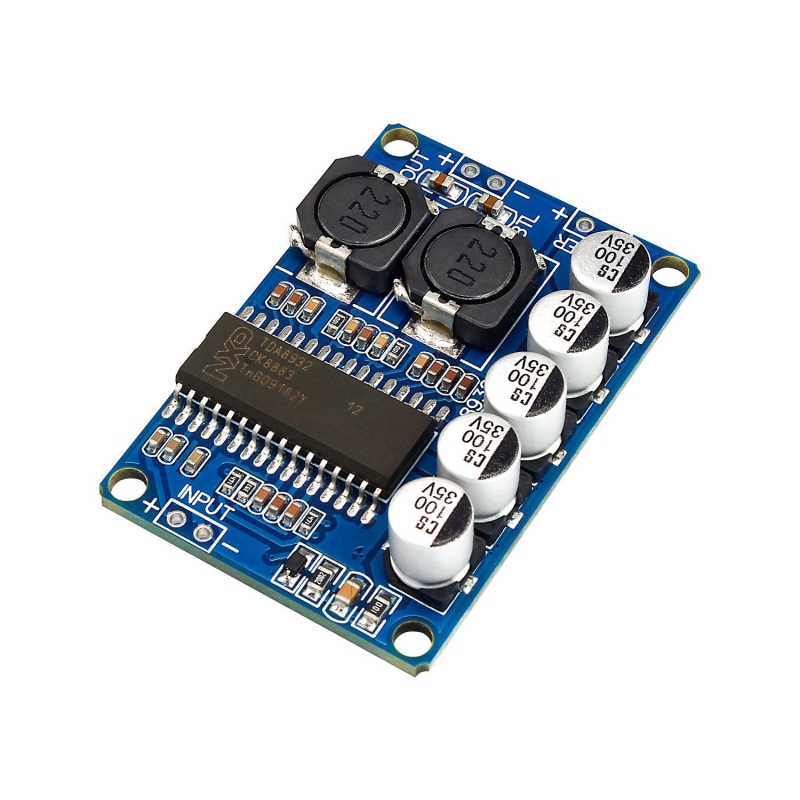

این ماژول آمپلی‌فایر یک تقویت‌کننده صوتی مونو کلاس D است که از تراشه خانواده TDA8932 استفاده می‌کند. طراحی کلاس D به دلیل راندمان مناسب و اتلاف توان کمتر، گزینه‌ای کاربردی برای ساخت سیستم‌های صوتی کوچک و متوسط، اسپیکرهای دست‌ساز و پروژه‌های الکترونیکی صوتی محسوب می‌شود.خروجی ماژول به‌صورت مونو و با آرایش پل کامل BTL در نظر گرفته شده و برای اتصال به بلندگوهایی با امپدانس 4 تا 8 اهم مناسب است. توان خروجی واقعی به ولتاژ تغذیه، امپدانس بلندگو، شرایط حرارتی و میزان اعوجاج مجاز وابسته است؛ بنابراین مقدار 35W درج‌شده برای ماژول نباید در تمام شرایط کاری به‌عنوان توان پیوسته در نظر گرفته شود.تراشه TDA8932B در پیکربندی مونو BTL طبق اطلاعات سازنده در شرایط مشخص قادر به ارائه حدود 32.1W توان RMS روی بار 8 اهم با تغذیه 22V و THD+N برابر 10% است. این تراشه همچنین دارای قابلیت‌های مدیریتی و حفاظتی داخلی برای کاربردهای تقویت صوت است.ابعاد کوچک برد، تغذیه DC و خروجی تک‌کاناله، استفاده از این ماژول را در ساخت اسپیکر مونو، تقویت صدای تجهیزات صوتی و پروژه‌های DIY ساده می‌کند.

مشخصات

• نوع: ماژول آمپلی‌فایر صوتی کلاس D
• تراشه تقویت‌کننده: TDA8932
• ساختار خروجی: تک‌کاناله مونو BTL
• ولتاژ کاری ماژول: 10 تا 30V DC
• ولتاژ تغذیه پیشنهادی ماژول: 24V DC
• جریان منبع تغذیه پیشنهادی: حداقل 2A
• توان نامی اعلام‌شده برای ماژول: 35W
• امپدانس بلندگوی قابل اتصال: 4 تا 8 اهم
• امپدانس پیشنهادی بلندگو: 8 اهم
• ابعاد: 45×31×9.5mm

ویژگی‌ها

• طراحی کلاس D با اتلاف توان کمتر نسبت به تقویت‌کننده‌های خطی متداول
• خروجی مونو مناسب برای سیستم‌های صوتی تک‌بلندگو
• ساختار خروجی BTL برای دستیابی به توان بیشتر از تغذیه تک‌قطبی
• قابلیت استفاده با محدوده متنوعی از منابع تغذیه DC
• سازگار با بلندگوهای رایج 4 تا 8 اهم
• ابعاد کوچک و مناسب برای نصب داخل محفظه اسپیکر
• مناسب برای پیاده‌سازی ساده بخش تقویت توان در پروژه‌های صوتی

کاربردها

این ماژول آمپلی‌فایر برای پروژه‌هایی مناسب است که به یک کانال تقویت صوت با توان چند ده وات نیاز دارند. می‌توان خروجی منابع صوتی مناسب را پس از رعایت سطح سیگنال و اتصالات صحیح به آن متصل کرد و از خروجی BTL برای راه‌اندازی بلندگو استفاده کرد. ابعاد کم برد نیز نصب آن را در انواع پروژه‌های صوتی دست‌ساز آسان می‌کند.

• ساخت اسپیکر مونو
• ساخت اسپیکر قابل حمل
• تقویت خروجی ماژول‌های پخش صوت
• پروژه‌های صوتی DIY
• سیستم‌های اعلان صوتی
• تقویت صدای پروژه‌های الکترونیکی
• ساخت محفظه‌های صوتی سفارشی

High power (35W) single-channel mono Class D digital amplifier module using TDA8932 amplifier chip. This module has low noise, mute function, wide operating voltage, and can connect to 4-8 ohm speakers.

Specifications

Module Type: TDA8932
Operating Voltage: 10 to 30 V DC
Recommended Voltage: 24 V
Current: Minimum 2 A
Output Power: 35 W (Single Channel - Mono BTL)
Speaker Impedance: 4 to 8 Ohms (8 Ohms Best )
Circuit Configuration: Mono Output
Dimensions: 45x31x9.5 mm
