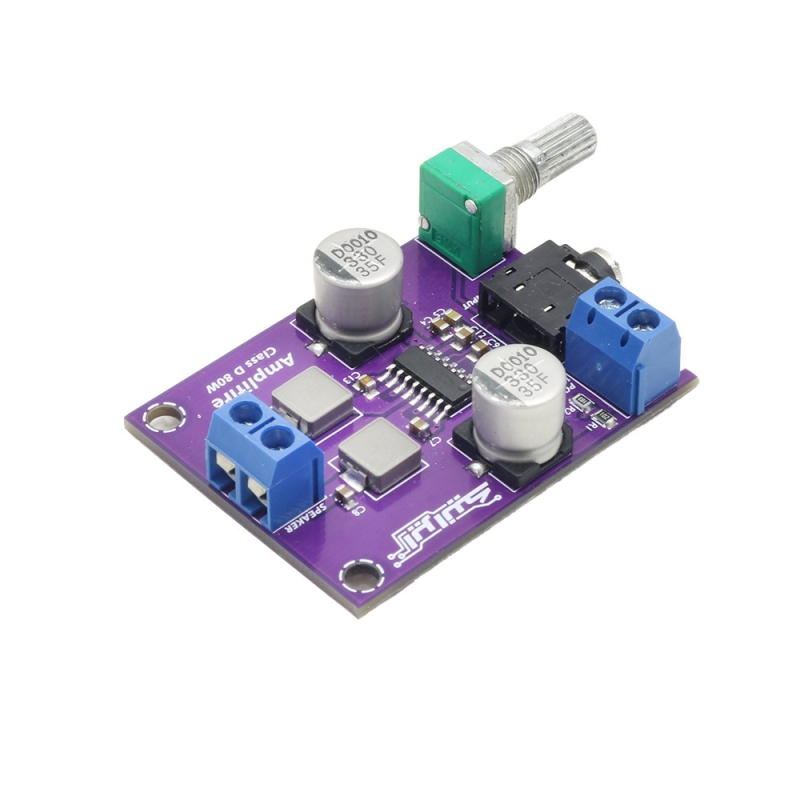

ماژول آمپلی فایر 80 وات کلاس D ایرانیک، یک تقویت‌کننده صوتی مونو مبتنی بر تراشه CS8673E است که با استفاده از فناوری Class-D PWM، توان خروجی قابل توجهی را با راندمان بالا و اتلاف حرارتی کم ارائه می‌دهد. این ویژگی باعث می‌شود بدون نیاز به هیت‌سینک‌های بزرگ، توان مناسبی برای راه‌اندازی انواع بلندگوها در اختیار داشته باشید. راندمان این تراشه در شرایط مناسب تا حدود 92 درصد می‌رسد.
این ماژول برای کار با منبع تغذیه 12 تا 24 ولت DC طراحی شده و امکان راه‌اندازی اسپیکرهای 4 تا 8 اهم را فراهم می‌کند. در ولتاژهای بالاتر، توان خروجی نیز افزایش می‌یابد؛ به‌طوری‌که در تغذیه 24 ولت و بار 4 اهم، توان خروجی به حدود 82 وات (در THD+N معادل 10%) می‌رسد.
وجود ولوم تنظیم صدا روی برد، استفاده از ماژول را بدون نیاز به مدار کنترل حجم صدا امکان‌پذیر کرده است. همچنین جک 3.5 میلی‌متری و ترمینال ورودی، انعطاف مناسبی برای اتصال منابع مختلف صوتی مانند ماژول بلوتوث، DAC، پخش‌کننده موسیقی یا میکروکنترلر فراهم می‌کنند.
طراحی PCB توسط ایرانیک انجام شده و ابعاد مناسب برد، نصب آن را در انواع باکس‌های صوتی، اسپیکرهای قابل حمل و پروژه‌های سفارشی ساده می‌کند.
تراشه CS8673E علاوه بر راندمان بالا، دارای قابلیت‌هایی مانند حفاظت در برابر اتصال کوتاه، اضافه‌جریان و افزایش دما است که به افزایش پایداری عملکرد و محافظت از مدار در شرایط غیرعادی کمک می‌کند.

• توان خروجی تا 82 وات در شرایط مناسب (24V و بار 4Ω)
• استفاده از تراشه CS8673E با راندمان بالا
• فناوری Class-D برای کاهش مصرف انرژی و تولید حرارت
• قابلیت راه‌اندازی بلندگوهای 4 تا 8 اهم
• ولوم تنظیم حجم صدا روی برد
• ورودی صوتی از طریق جک 3.5 میلی‌متری و ترمینال
• ترمینال پیچی برای اتصال آسان تغذیه و خروجی بلندگو
• مناسب برای تغذیه 12 تا 24 ولت DC
• مدارهای حفاظتی داخلی در برابر اتصال کوتاه، اضافه‌جریان و افزایش دما
• طراحی و تولید توسط ایرانیک

مشخصات فنی

• مدل: Amplifire Class D 80W
• برند: ایرانیک
• نوع کالا: ماژول آمپلی‌فایر صوتی مونو
• تراشه: CS8673E
• کلاس تقویت: Class D
• توان خروجی: 47W در 18V و بار 4Ω // 64W در 21V و بار 4Ω // 82W در 24V و بار 4Ω (در THD+N برابر 10%)
• ولتاژ کاری: 12 تا 24V DC
• بازه ولتاژ قابل پشتیبانی تراشه: 5 تا 28V (برد حاضر برای 12 تا 24 ولت معرفی شده است).
• امپدانس بلندگو: 4 تا 8Ω
• نوع خروجی: مونو
• ورودی صدا:
• جک 3.5 میلی‌متری ترمینال ورودی
• کنترل صدا: ولوم روی برد
• راندمان: تا حدود 92%
• نوع اتصال تغذیه: ترمینال پیچی

کاربردها

این ماژول برای افرادی مناسب است که به دنبال ساخت یا ارتقای یک سیستم صوتی با مصرف انرژی پایین و توان خروجی مناسب هستند. ابعاد کوچک، نصب آسان و راندمان بالا باعث شده تا در پروژه‌های DIY، سیستم‌های صوتی قابل حمل، تجهیزات آموزشی و محصولات سفارشی کاربرد گسترده‌ای داشته باشد. همچنین برای اتصال به ماژول‌های بلوتوث، گیرنده‌های صوتی، DACها و انواع منابع آنالوگ گزینه‌ای مناسب است.

• ساخت اسپیکر پرتابل
• سیستم صوتی خانگی
• آمپلی‌فایر پروژه‌های DIY
• سیستم صوتی خودرو (با منبع تغذیه مناسب)
• تقویت صدای تجهیزات آموزشی
• سیستم‌های اعلان صوتی
• پروژه‌های رباتیک دارای خروجی صوتی

• اسپیکر بلوتوث قابل حمل
• سیستم صوتی رومیزی
• باکس صوتی سفارشی با بلندگوی 4 یا 8 اهم
• آمپلی‌فایر برای Raspberry Pi یا SBC
• سیستم پخش صوت مبتنی بر ESP32 یا ماژول MP3

• از منبع تغذیه DC پایدار بین 12 تا 24 ولت استفاده کنید.
• برای دستیابی به حداکثر توان خروجی، منبع تغذیه باید جریان کافی تأمین کند.
• بلندگوی مورد استفاده باید دارای امپدانس 4 تا 8 اهم باشد.
• سیم‌های خروجی بلندگو را در هنگام روشن بودن دستگاه اتصال کوتاه نکنید.
• در توان‌های بالا، تهویه مناسب محل نصب به افزایش پایداری عملکرد کمک می‌کند.

• آیا این ماژول استریو است؟
  خیر، این محصول یک آمپلی‌فایر مونو است.
• آیا می‌توان از باتری استفاده کرد؟
  بله، در صورت تأمین ولتاژ 12 تا 24 ولت DC و جریان کافی.
• آیا ولوم تنظیم صدا روی برد وجود دارد؟
  بله، ولوم تنظیم حجم صدا روی برد نصب شده است.
• چه بلندگوهایی برای این ماژول مناسب هستند؟
  بلندگوهای 4 تا 8 اهم.
• آیا ورودی AUX دارد؟
  بله، جک 3.5 میلی‌متری روی برد تعبیه شده است و علاوه بر آن ترمینال ورودی نیز در دسترس است.
• آیا مدار محافظتی دارد؟
  بله، تراشه CS8673E دارای حفاظت در برابر اتصال کوتاه، اضافه‌جریان و افزایش دما در زمان کوتاه است.
• آیا توان 80 وات همیشه در دسترس است؟
  خیر. توان خروجی به ولتاژ تغذیه، امپدانس بلندگو و میزان اعوجاج مجاز وابسته است. در این برد، مقدار حدود 82 وات در تغذیه 24V با بار 4Ω و THD+N = 10% اعلام شده است.
