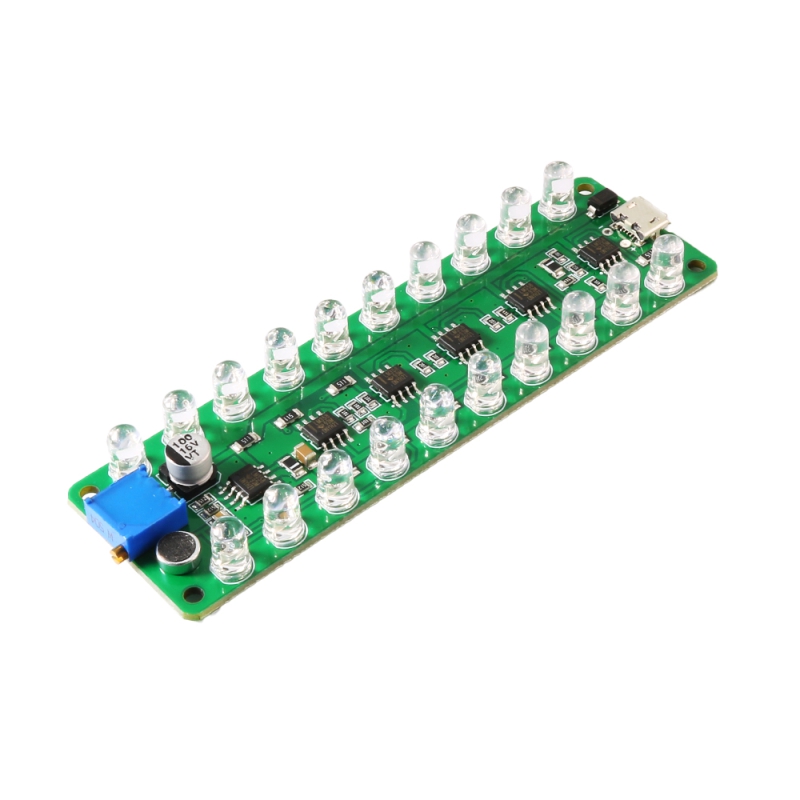

برد صوت سنج محیطی دارای میکروفون

صوت سنج یا همان لول متر نوری وسیله ای است که میزان شدت صدا را با روشن کردن تعداد بیشتر دیودهای نورانی مشخص و آشکار می کند بطوری که اگر این وسیله را بر روی بلندگوی سیستم پخش صوت رادیو یا موزیک خود قرار دهید، با شدت و افزایش قدرت صدای خروجی، دیودهای نورانی یا همان LED بارگراف های مدار بیشتر روشن شده و جلوه و نمایش زیبایی را بوجود خواهد آورد و در حقیقت این مدار یک بارگراف نوری می باشد . به عبارت دیگر به این مدار ، رقص نور با موزیک یا شدت سنج صدای نوری یا صوت سنج یا موزیک لایت نیز میتوان گفت . این مدار به یک تغذیه 5 الی 12 ولت مستقیم مستقل نیاز برای تامین جریان LED ها دارد .

مشخصات

نوع کالا : ماژول صوت سنج
ولتاژ کار: 5 الی 12 ولت DC (پیشنهادی 5 ولت)
مدل LED : از نوع 5mm
نوع ورودی ولتاژ: میکرو USB و لحیم کاری
رنگ LED ها: سه رنگ مختلف RGB
ورودی صدا: میکروفون خازنی با حساسیت بالا
امکان تنظیم حساسیت صدا با مولتی ترن
مقدار مولتی ترن 500 کیلو اهم
بر پایه تراشه LM358
دمای کار: 25 الی 85 درجه سانتی گراد
رطوبت کار: 5 الی 95 درصد
ابعاد برد : 30*100*12 میلی متر
مجهز به دیود حفاظتی جهت اتصال معکوس، که می تواند به طور موثری از سوختن مدار به دلیل قطبیت معکوس منبع تغذیه جلوگیری کند.

Description

The louder the sound, the more the LED lights up from bottom to top. As the sound rises and falls, the LED will also jump with the music, especially when playing DJ. It is more interesting.
The use of an independent comparator circuit is slightly more complicated, but its structure and principle are easier to understand.
Equipped with anti-reverse protection diode, which can effectively prevent the circuit from being burned out due to reverse polarity of the power supply, which is more suitable for DIY.
The red and black wires on the board must be connected to a power supply between 5V and 12V low-voltage DC, and must not be connected to the output of the amplifier or the speaker wire.
Regarding signal input: The board has a built-in microphone that can inductively receive external sound sources to control the blinking of the LED lamp beads. The disadvantage is that the sensitivity is not as good as the line input, and it is easily affected by other external sounds.
If line input is needed, this step is about audio signals (such as the headphone jack of a mobile phone or a computer, which cannot be connected to the output of an amplifier). You can remove the microphone and direct the signal from the microphone. If the light is on, adjust the potentiometer. (Reverse clock reduction) This connection is recommended.
LED color: red / blue / green 3 colors mixed light
Voltage: DC 5V-12V (voltage cannot exceed 12v)
Circuit board size: 100mm × 30mm
