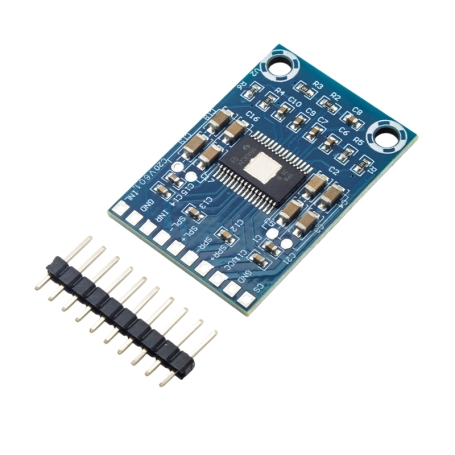

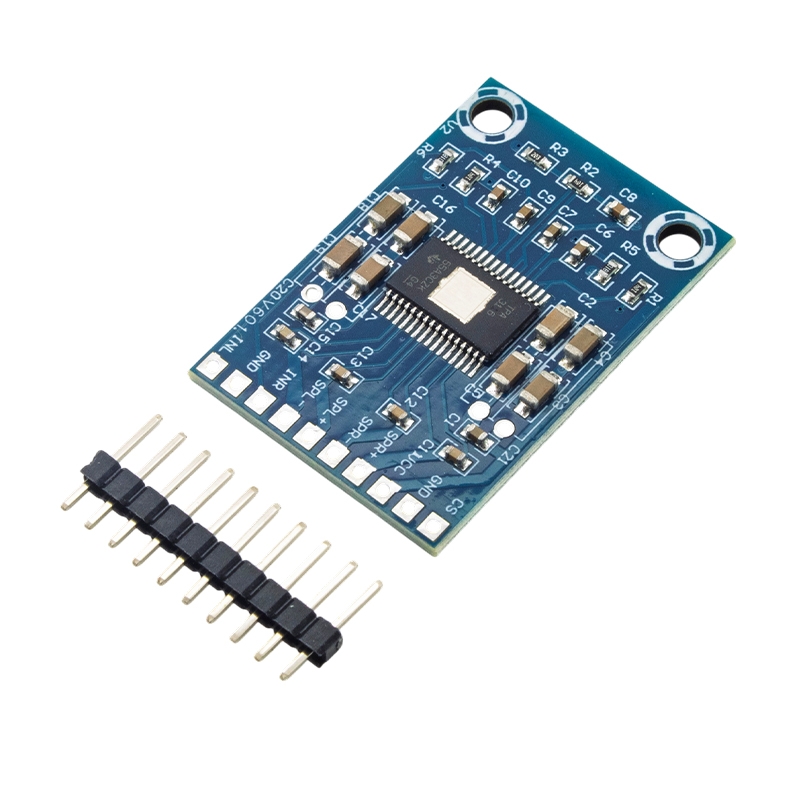

ماژول آمپلی‌فایر XH-M562 یکی از قدرتمندترین و در عین حال کوچک‌ترین تقویت‌کننده‌های صوتی مبتنی بر تراشه TPA3116D2 است. این تراشه از نوع کلاس D بوده و بازدهی بالای بیش از 90 درصد دارد، به‌همین دلیل تلفات گرمایی آن بسیار کم است و نیازی به مصرف بالای انرژی ندارد. این ماژول قادر است در ولتاژ کاری 12 تا 24 ولت DC، صدایی شفاف و بدون نویز را با توان واقعی 50 وات در هر کانال تولید کند.
پشتیبانی از امپدانس 4 تا 8 اهم برای اسپیکرها و طراحی دقیق خازن‌ها و فیلترهای خروجی باعث شده کیفیت صدا و تفکیک کانال‌های چپ و راست به‌صورت کاملاً مجزا و واضح حفظ شود. برای عملکرد پایدار در توان بالا توصیه می‌شود از هیت‌سینک مناسب روی تراشه استفاده گردد. ماژول دارای ترمینال‌های مشخص برای تغذیه و خروجی صدا بوده و راه‌اندازی آن بسیار ساده است. در پروژه‌های صوتی خانگی، اسپیکرهای پرتابل، تقویت صدای ربات و سیستم‌های چندرسانه‌ای، گزینه‌ای کاملاً ایده‌آل محسوب می‌شود.

نکات ایمنی

*توجه داشته باشید که در ابتدا سیم کشی تغذیه را انجام داده و سپس از طریق منبع تغذیه، جریان برق را برقرار کنید.
*در صورت اتصال با سیم حاوی جریان برق و قطع و وصل ناگهانی ولتاژ، به علت جریان هجومی خازن، تراشه اصلی صدمه دیده و می سوزد.
*سوختن ماژول در این حالت مشمول گارانتی تعویض نمی باشد.

مشخصات

• مدل: XH-M562
• تراشه اصلی: TPA3116D2
• نوع آمپلی‌فایر: کلاس D
• تعداد کانال خروجی: 2 کانال (استریو)
• توان خروجی: 2×50 وات
• ولتاژ کاری: 12 تا 24 ولت DC
• جریان کاری: حداکثر 2.5 آمپر
• امپدانس خروجی: 4 تا 8 اهم
• راندمان: بیش از 90%
• ابعاد: 26×37.5 میلی‌متر
• وزن: 5 گرم
• پورت‌های ورودی و خروجی: INL، INR، GND، SPL±، SPR±، VCC، CS
• نوع نصب: لحیمی یا ماژولی

کاربردهای رایج

این ماژول برای افرادی که به دنبال تقویت صدای استریو با کیفیت بالا و ابعاد کوچک هستند، بسیار مناسب است. در سیستم‌های صوتی خانگی، اسپیکرهای قابل حمل و پروژه‌های DIY می‌توان از آن برای دستیابی به صدایی قوی، شفاف و کم‌مصرف استفاده کرد.

•  ساخت اسپیکر بلوتوث یا پرتابل
•  تقویت صدای خروجی آردوینو یا رزبری‌پای
•  سیستم‌های صوتی خودرو و موتورسیکلت
•  استفاده در پروژه‌های رباتیک با خروجی صوتی
•  طراحی آمپلی‌فایر رومیزی یا خانگی
•  جایگزین ماژول‌های آمپلی‌فایر پرمصرف
•  استفاده در سیستم‌های چندرسانه‌ای DIY
•  آموزش مفاهیم تقویت صوت در پروژه‌های آموزشی
•  ارتقای صدای تلویزیون یا مانیتور
•  ساخت تجهیزات صوتی شخصی و اسپیکر رومیزی

Instruction

XH-M562 TPA3116D2 DC12-24V Dual Channel 50W+50W Mini Digital Amplifier D Class 2*50W Power Amplifier Board

Specification

Channel：Dual Channel 2*50W
High-power Digital Class D amplifier plate
Using TPA3116 chip
Operating voltage 12V - 24V DC
Output power 50 W + 50 W
Length of the size 37.5x26mm
Weight:5g
