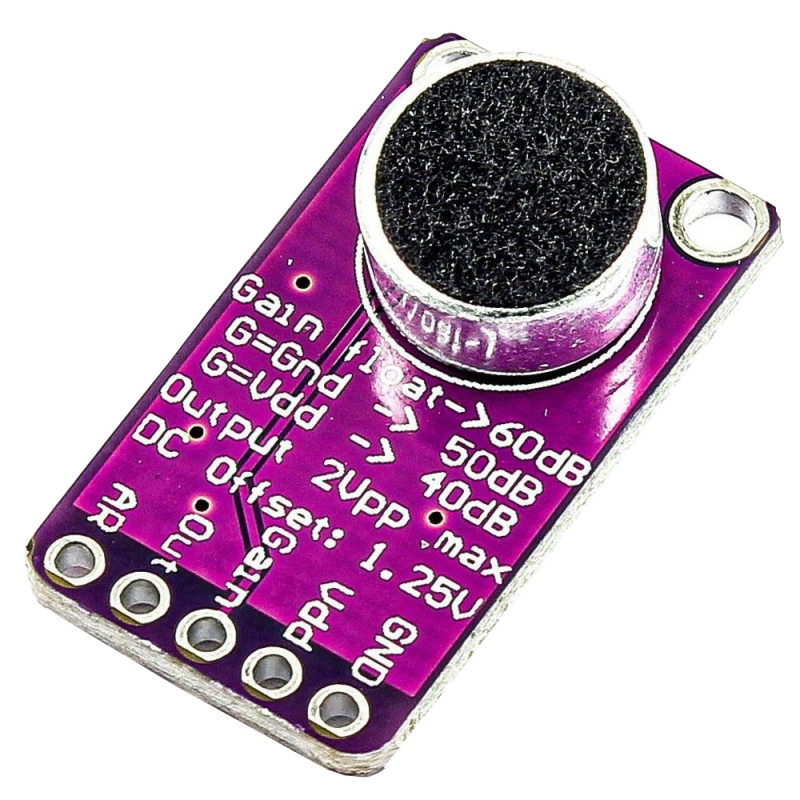

ماژول میکروفن MAX9814 یک تقویت‌کننده صدای حرفه‌ای با قابلیت کنترل خودکار بهره (Automatic Gain Control) است که بر پایه تراشه MAX9814 شرکت Maxim Integrated طراحی شده است. این ماژول سیگنال‌های صوتی ضعیف را از طریق میکروفن خازنی داخلی دریافت کرده و با حفظ دقت و وضوح، آن‌ها را تا دامنه‌ای قابل‌استفاده برای ورودی مبدل آنالوگ‌به‌دیجیتال میکروکنترلرها یا بردهایی مانند Arduino، Raspberry Pi و ESP32 تقویت می‌کند. تغذیه آن بین 2.7 تا 5.5 ولت بوده و جریان مصرفی تنها حدود 3 میلی‌آمپر است.
گین این ماژول بسته به اتصال پایه Gain قابل‌تنظیم است: 40dB (به Vdd)، 50dB (به GND) یا 60dB (شناور). محدوده‌ی فرکانسی گسترده‌ی 20Hz تا 20kHz، اعوجاج بسیار پایین (THD≈0.04%) و نویز ورودی تنها 30nV/√Hz باعث می‌شود صدای خروجی کاملاً شفاف و پایدار باشد. پایه AR نیز امکان تنظیم نسبت زمان‌های Attack و Release را برای کنترل دقیق‌تر پاسخ AGC فراهم می‌کند. به دلیل وجود بایاس خروجی 1.25V و دامنه 2Vpp، خروجی این ماژول مستقیماً قابل‌اتصال به ورودی ADC در میکروکنترلرها است.

مشخصات

• ولتاژ کاری: 2.7 تا 5.5 ولت
• جریان مصرفی: حدود 3mA
• نوع میکروفن: خازنی با نویز پایین
• گین قابل تنظیم: 40dB، 50dB یا 60dB
• پاسخ فرکانسی: 20Hz تا 20kHz
• بایاس خروجی: 1.25V
• دامنه خروجی: 2Vpp (حداکثر)
• اعوجاج هارمونیکی (THD): حدود 0.04%
• چگالی نویز ورودی: 30nV/√Hz
• پایه AR (نسبت Attack/Release):
  1:4000 (شناور)، 1:2000 (اتصال به Vdd)، 1:500 (اتصال به GND)
• دمای کاری: 40- تا 85+ درجه سانتی‌گراد

کاربردهای رایج

ماژول MAX9814 به‌ویژه برای پروژه‌هایی که نیاز به تشخیص صدا با دقت بالا و نویز کم دارند، انتخابی ایده‌آل است. قابلیت تنظیم خودکار گین باعث می‌شود در شرایط محیطی مختلف و شدت صدای متغیر، سیگنال خروجی همواره ثابت بماند. این ویژگی آن را مناسب پروژه‌های صوتی هوشمند، تشخیص گفتار و ضبط صدای دقیق می‌سازد.

• سیستم‌های تشخیص گفتار و فرمان صوتی
• ضبط‌کننده‌های پرتابل و حرفه‌ای
• هدست و هندزفری بلوتوث
• تلفن‌های IP و کنفرانس صوتی
• سیستم‌های ارتباطی دوطرفه
• پروژه‌های رباتیک و خانه هوشمند
• اندازه‌گیری سطح صدا و مانیتور صوتی
• ورودی صوتی برای آردوینو و بردهای توسعه
• سامانه‌های آکوستیک صنعتی
• آزمایشگاه‌های آموزشی و تحقیقاتی

The MAX9814 microphone module is a high-performance audio amplifier with Automatic Gain Control (AGC), designed around Maxim Integrated’s MAX9814 IC. It captures low-level audio signals through a low-noise electret microphone and amplifies them with precision and stability for use in ADC inputs of microcontrollers such as Arduino, Raspberry Pi, and ESP32. The module operates from 2.7V to 5.5V with a typical current consumption of only 3mA.
The gain can be set via the Gain pin: 40dB (to Vdd), 50dB (to GND), or 60dB (floating). With a wide frequency response of 20Hz–20kHz, low total harmonic distortion (THD ≈ 0.04%), and input-referred noise of only 30nV/√Hz, it delivers clean and stable output. The AR pin allows adjustment of the Attack/Release ratio for more precise AGC response. The output has a 1.25V DC bias and up to 2Vpp amplitude, ideal for direct ADC connection.

Specifications

• Supply Voltage: 2.7V – 5.5V
• Current Consumption: ~3mA
• Microphone Type: Low-noise electret condenser
• Selectable Gain: 40dB, 50dB, or 60dB
• Frequency Response: 20Hz – 20kHz
• Output Bias: 1.25V
• Output Amplitude: 2Vpp (max)
• THD: 0.04% (typical)
• Input Noise Density: 30nV/√Hz
• AR Pin (Attack/Release Ratio):
• 1:4000 (floating), 1:2000 (connected to Vdd), 1:500 (connected to GND)
