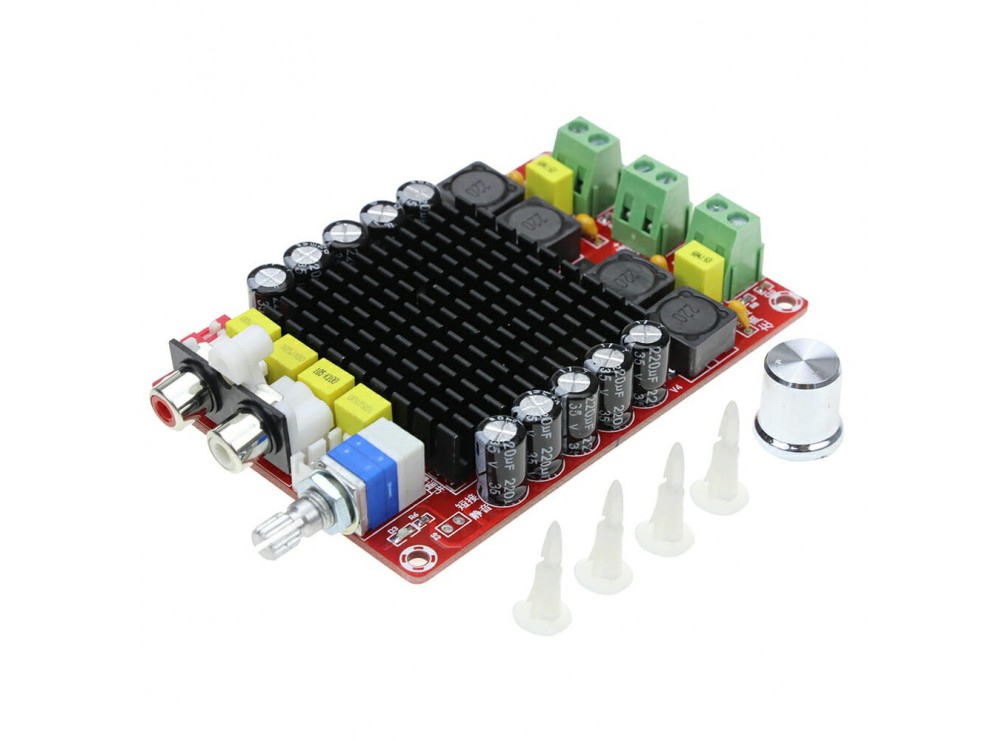

ماژول آمپلی فایر TDA7498 و XH-M510 یک تقویتکننده دیجیتال کلاس D است که توان خروجی 100 وات برای هر کانال ارائه میدهد و برای استفاده در سیستمهای صوتی خانگی و بلندگوهای فعال طراحی شده است. این ماژولها با نسبت سیگنال به نویز بالا (110 دسیبل) و بهرهوری انرژی بالا، صدای با کیفیت بالا و وضوح عالی تولید میکنند. هیت سینک خنککننده به حفظ دمای مناسب تراشه کمک میکند و برای پروژههای DIY و سیستمهای صوتی استریو مناسب است. همچنین، گین تقویتکننده به چهار حالت 21.6dB، 27.6dB، 31.1dB، و 33.1dB قابل تنظیم است.
مشخصات:
ولتاز تغذیه: DC 14~32V
توان خروجی : ( 100W + 100 W (VCC + 32 v, RL = 4 ohm, THD = 10%
گین آپشنال در 4 سطح (21.6dB, 27.6db, 31.1db, 33.1dB)
مقاومت خروجی: 4-8 اهم
نوع لاین: نوع D
تراشه: TDA7498
اعوجاج هارمونیک : Po = 1w / 0.05%
نرخ فرکانس پاسخگویی: 18~100 kHz
فرکانس سوئیچ: 360 kHz
نسبت سیگنال به نویز: 110dB
ویژگی ها:
- بهرهوری بالا: این ماژول با بهرهوری بالا کار میکند و در نتیجه مصرف انرژی کمتری دارد.
- گین قابل تنظیم: گین تقویتکننده به چهار حالت 21.6dB، 27.6dB، 31.1dB، و 33.1dB قابل تنظیم است.
- حفاظت هوشمند: دارای حفاظت در برابر اضافهبار، دمای بالا و اتصال کوتاه برای افزایش دوام و ایمنی دستگاه.
- ورودی تفاضلی: استفاده از ورودی تفاضلی برای کاهش نویزهای مشترک و بهبود کیفیت صدا.
نحوه ی اتصال به بلندگو ها:
کاربرد ها:
- تقویت صدای تلویزیونهای خانگی
- ارتقا سیستمهای صوتی کامپیوتر
- تقویت صدای سیستمهای صوتی خانگی
- استفاده در پروژههای DIY صوتی
- ساخت بلندگوهای قابل حمل
Introduction
TDA7498 is a small digital amplifier chip, which highlights the benefits of the digital chip
High power - When 4-8Ω RL, the dual-channel will reach a high power up to 100W + 100W. Offers you outstanding stereo sound
Universal Compatibility - The amplifier board supports both AC and DC power with a wide range of 14-32V. So reliable
Sound quality is very good using this audio amplifier module
High quality.
Specification
Output power:100w+100w (VCC+32V,RL=4ohm,THD=10% Wide:14-30v signal power supply Level 4 gain optional:(21.6dB,27.6dB,31.1dB,33.1dB)
Using differential input to reduce common-mode noise significantly
Has the pattern of the fault and silent mode
With intelligent protection function
Have overheating protection function
Specification:
The input voltage: DC14-32 v
Output resistance:4-8ohm
Line type: D types
Chip:TDA7498
Harmonic distortion:Po=1W/0.05%
Frequency response range:18-100KHZ
Switching frequency:360KHz Signal to noise ratio:110db
harmonic distortion: Po = 1 W / 0.05%

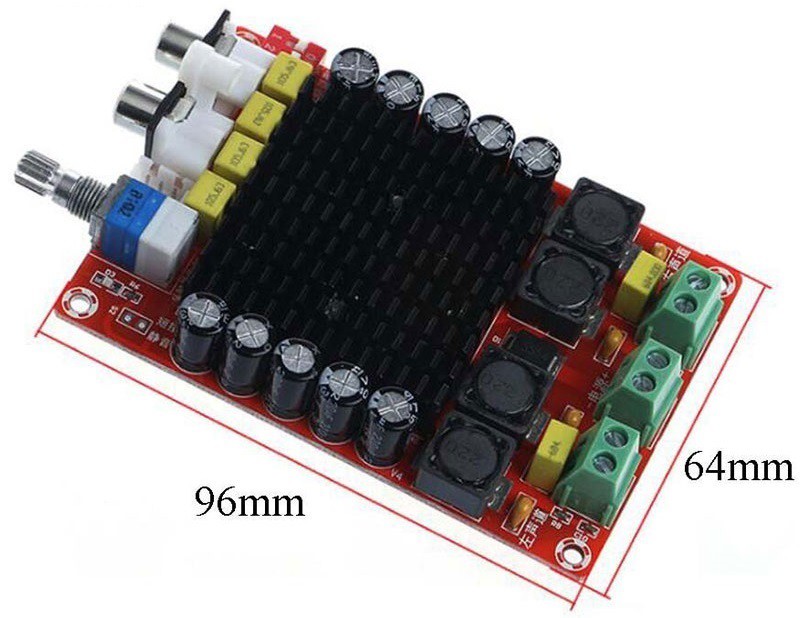

Size: about(L*W):9.4*6.2cm/3.7*2.44inch
Maximum Power Per Channel:100W
-
علی احمدی | 1 روز قبل سلام برای اتصال این آمپلی به خودرو نیاز چه کار باید کرد؟ آیا از تغذیه پشت ضبط خودرو میشه برای برق این ماژول استفاده کرپ؟
-
ادمین | 1 روز قبل سلام و احترام، ماژول XH-M510 بر پایه آیسی TDA7498 کلاس D طراحی شده و طبق منابع معتبر، ولتاژ کاری آن بین 14 تا 32 ولت است و برای رسیدن به توان خروجی 2×100 وات نیاز به منبع تغذیه مناسب دارد. بنابراین استفاده مستقیم از تغذیه 12 ولت پشت ضبط خودرو توصیه نمیشود، چون این ولتاژ کمتر از حداقل موردنیاز ماژول است و باعث کاهش توان و کیفیت صدا یا حتی ریست شدن آمپلیفایر خواهد شد. بهترین راهکار، استفاده از مبدل افزاینده DC-DC برای افزایش ولتاژ باتری خودرو به حدود 24 ولت با جریان حداقل 8 تا 10 آمپر است. همچنین حتماً از سیم ضخیم، فیوز مناسب و اتصال زمین مطمئن استفاده شود تا عملکرد پایدار و ایمنی تضمین شود.
-
-
امیر رضا | حدود 1 ماه قبل سلام میشه از این برای ساخت یه پارتی باکس استفاد کرد که با دوتا باند ماشین باش RMS باندا ۵۰ وات مکس شونم ۵۰۰وات اگه از این ماژول استفاده کنم بهتر صدا میگیرم یا یه بخش ماشین چینی کدوم بهتر ممنون میشم راهنمای کنید من برای کیفیت و بلندی صدا میگم کدوم ماژول به من پیشنهاد میدید
-
ادمین | حدود 1 ماه قبل سلام و احترام، ماژول XH‑M510 از تراشه TDA7498 بهره میبرد که یک تقویتکننده کلاس D با توان ۲×۱۰۰ وات (در شرایط ولتاژ بالا و بار ۴ اهم با THD 10%) است و طیف فرکانسی وسیع (۱۸ هرتز تا ۱۰۰ کیلوهرتز)، نویز پایین (~۱۱۰ dB) و حفاظتهای دما و اتصال کوتاه دارد . این مشخصات برای ساخت پارتیباکس مناسب است و صدای پرقدرت و بلندی مناسبی خواهد داشت؛ اگرچه توان RMS واقعی احتمالاً نزدیک ۶۰–۸۰ وات در هر کانال است. در مقایسه با ماژولهای صوتی ماشین چینی، این برد کیفیت بالاتری ارائه میدهد و برای پروژهای که برای کیفیت و بلندی صدا طراحی شده، گزینه مناسبتری خواهد بود.
-
-
ابوالفضل یاریان | حدود 1 ماه قبل سلام. من این ماژولو برای 6 عدد اسپیکر 6 اهم میخوام ک یعنی هر سه تا اسپیکر رو روی یک کانال بزنم به چ روشی وصلشون کنم که اهمشون به ماژول بخوره؟
-
ادمین | حدود 1 ماه قبل سلام و احترام،
ماژول آمپلیفایر XH-M510 با تراشه TDA7498 برای بارهای امپدانس ۴ تا ۸ اهم طراحی شده است. اگر سه بلندگوی ۶ اهم را بهصورت موازی به یک کانال متصل کنید، امپدانس نهایی به حدود ۲ اهم کاهش مییابد که کمتر از حداقل امپدانس مجاز ماژول است و میتواند منجر به افزایش جریان، گرمای بیش از حد و آسیب به ماژول شود.
برای تطبیق امپدانس با ماژول، میتوانید از ترکیب سری-موازی استفاده کنید. برای مثال، دو بلندگو را بهصورت سری (مجموع ۱۲ اهم) و سپس این مجموعه را با بلندگوی سوم بهصورت موازی متصل کنید. در این حالت، امپدانس معادل حدود ۴ اهم خواهد بود که در محدوده مجاز ماژول قرار دارد.
لطفاً توجه داشته باشید که در این نوع اتصال، توان بین بلندگوها بهطور مساوی تقسیم نمیشود و ممکن است بر کیفیت صدا تأثیر بگذارد. همچنین، اطمینان حاصل کنید که توان خروجی ماژول با توان تحمل بلندگوها مطابقت دارد تا از آسیب به تجهیزات جلوگیری شود.
با تشکر.
-
-
مجتبی حاجی علیلو | 6ماه قبل سلام و خسته نباشید. کدام چیپست برای این محصول مناسبه؟ آیا 2101012034 درسته؟
-
ادمین | 6ماه قبل سلام
بله همین تراشه است
-
-
امیر حسین واقفی | 10ماه قبل دوستان کیفیت صدا عالیه تو خریدم شک داشتم بین چند تا محصول از دو تاشون کرفتم اونای دیگه رو ۲۴ ولت و حداکثر ولوم خیلی داغ میشدن
این پایداری دماش خیلی بهتر بود
و اینکه اون دیپ سوییچ ها وقتی جفتشون بالا باشه بیس محصول خدا میشه
جر میده باندو
