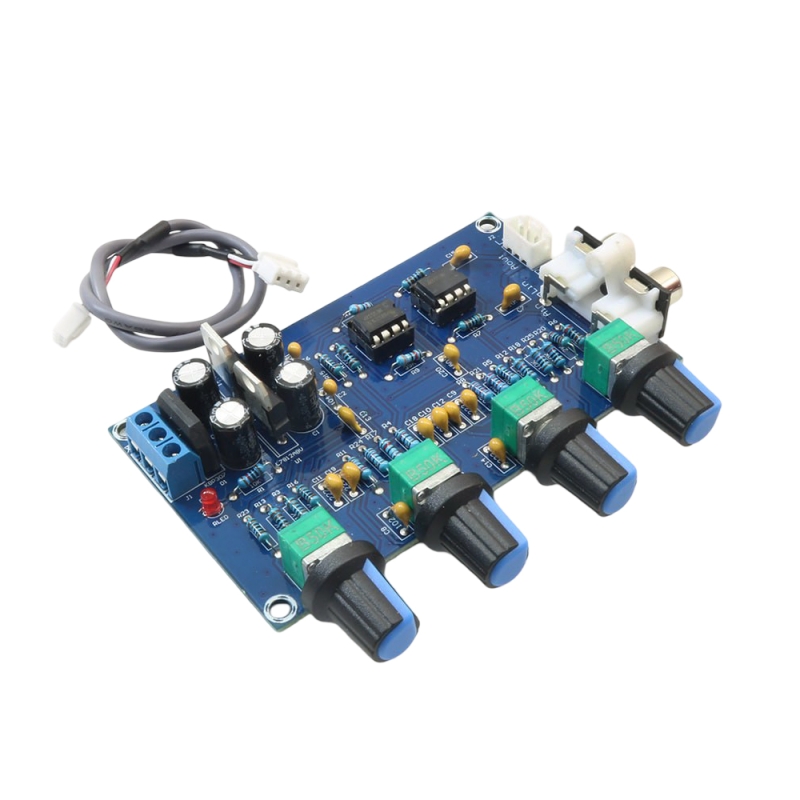

این برد یک پریآمپلیفایر استریو حرفهای بر پایه آیسی NE5532 است که به دلیل نویز پایین و توان درایو مناسب، در تجهیزات صوتی با کیفیت بالا کاربرد گسترده دارد. مدار با تغذیه AC دوبل در بازه 12 تا 18 ولت کار میکند و سیگنال صوتی ورودی را پس از تقویت و پردازش تن صدا، به صورت استریو در سطح لاین خروجی میدهد تا به آمپلیفایر قدرت متصل شود.
چهار ولوم تعبیهشده روی برد امکان تنظیم دقیق Bass، Mid، Treble و Volume را فراهم میکنند و کاربر میتواند پاسخ فرکانسی سیستم صوتی را مطابق سلیقه یا شرایط محیط تنظیم کند. استفاده از پتانسیومترهای باکیفیت و چیدمان مناسب قطعات باعث پایداری عملکرد و کاهش نویز زمینه شده است. ورودی صدا از طریق کانکتور RCA دوبل انجام میشود و خروجی از طریق کانکتور 3 پین 2.54 میلیمتری در دسترس است. این ماژول برای سیستمهای صوتی خانگی، آمپلیفایرهای دستساز و پروژههای حرفهای صوتی گزینهای مناسب محسوب میشود.
مشخصات
- چیپ اصلی: NE5532
- نوع عملکرد: پریآمپلیفایر استریو با کنترل تن صدا
- ولتاژ کاری: AC دوبل 12 تا 18 ولت
- تعداد کانال: 2 کانال استریو
- تعداد ولوم: 4 عدد (Bass / Mid / Treble / Volume)
- نوع ورودی: RCA استریو
- نوع خروجی: کانکتور 3 پین 2.54 میلیمتر
- ابعاد برد: 100 × 60 × 23 میلیمتر
کاربردهای رایج
این برد برای تقویت و بهبود کیفیت سیگنال صوتی قبل از ورود به آمپلیفایر قدرت طراحی شده و امکان تنظیم دقیق طیف فرکانسی را فراهم میکند، بنابراین در ساخت سیستمهای صوتی سفارشی بسیار کاربردی است.
- ساخت آمپلیفایر حرفهای خانگی
- ارتقاء سیستم صوتی اسپیکرهای دستساز
- پروژههای DIY صوتی استریو
- پیشتقویتکننده برای آمپلیفایرهای قدرت
- استفاده در رکهای صوتی نیمهحرفهای
- سیستمهای پخش موسیقی با کنترل تن صدا
- مدار کنترل صدا در تجهیزات آموزشی
- تقویت سیگنال در سیستمهای صوتی سفارشی
- کاربرد در تجهیزات مخابراتی صوتی
- طراحی سیستمهای صوتی کارگاهی
The NE5532 stereo pre-amplifier board is designed for high-quality audio signal conditioning before the power amplification stage. Built around the low-noise NE5532 operational amplifier, this module provides clean signal amplification with good output drive capability, making it suitable for professional and home audio systems.
It operates with a dual AC power supply in the range of 12V to 18V, ensuring stable performance and sufficient headroom for audio processing. The board features four independent potentiometers for precise tone shaping: Bass, Mid, Treble and overall Volume control. This allows users to adjust the frequency response according to room acoustics or personal preference.
Audio input is provided through dual RCA connectors, ensuring reliable contact and compatibility with common audio sources such as CD players, DACs and Bluetooth modules. The output is stereo line-level via a 3-pin 2.54mm connector and must be connected to an external power amplifier. With quality components and optimized PCB layout, the module offers stable performance and low background noise, making it suitable for DIY amplifier builds and professional audio control circuits.
Specification
- Main Chip: NE5532
- Function: Stereo Pre-Amplifier with Tone Control
- Working Voltage: Dual AC 12–18V
- Number of Channels: 2 (Stereo)
- Adjustment Controls: 4 (Bass / Mid / Treble / Volume)
- Input Interface: Dual RCA
- Output Interface: 3-Pin 2.54mm Connector
- PCB Size: 100 × 60 × 23mm
10 کالای مشابه
ماژول آمپلی فایر دوبل با تراشه آپ امپ LM358
1,480,000
ریال
ماژول آمپلی فایر صوتی بلوتوث دار 20-10 وات مدل XY-P15W
3,740,000
ریال
ماژول بلوتوث صوتی MH-M38 دارای 2 خروجی آمپلی فایر 5W با کانکتور Micro USB
1,570,000
ریال
ماژول آمپلی فایر صوتی بلوتوث دار 10W/15W/20W مدل XY-AP15H
8,350,000
ریال
کراس اور قاب دار 2way توان 220 واتی خودرویی مدل WEAH-5005
13,600,000
ریال
ماژول آمپلی فایر 2x3W کلاس D با تراشه PAM8403
247,000
ریال
ماژول میکروفن به همراه تقویت کننده MAX9814
2,990,000
ریال
ماژول آمپلی فایر 2X50W وات استریو XH-M562
1,870,000
ریال
ماژول آمپلی فایر 2x5W بلوتوثی مدل CT14+ / JZ-B5W2 دارای Micro USB
2,090,000
ریال
-
امیرکیان قنبری | 3 هفته پیش سلام من ماژول XH-A901 رو از جایی خریداری کردم و نویز خیلی زیادی میندازه که روی ولم کم فقط صدای نویز میاد با آپملی فایر XH-M543 کار میکنم میخوام بدونم این ماژول هم ممکنه مثل اون نویز زیادی داشته باشه چون هردو از NE5532 استفاده میکنم اما XH-A901 از ولتاژ مستقیم تغذیه میشه و این از متناوب
-
پشتیبانی | 3 هفته پیش سلام و احترام، نویز زیاد معمولاً از خود NE5532 نیست چون ذاتاً کمنویز است، بلکه بیشتر از تغذیه، زمینبندی و سیمکشی ورودی/خروجی ایجاد میشود. ماژولی که با تغذیه متناوب کار میکند اگر یکسوسازی، فیلتر و رگولاتور مناسب روی برد داشته باشد و از ترانس ایزوله با ولتاژ صحیح استفاده شود، میتواند بسیار کمنویزتر از تغذیه DC نامرغوب باشد؛ اما اگر ریپل یا هوم ۵۰Hz وارد شود، روی ولوم پایین هم نویز غالب میشود.
-
-
Hassan babaei | 5 ماه پیش دوستان برای اینکه رگولاتورها تولید گرمای اضافه نکنن حتما ترانس دوبل ۹ ولت براش تهیه کنید چون اگه از ۱۲ یا بالاتر استفاده کنید وقتی ولتاژ از پلدیود رد میشه به ولتاژ ۱۸ و بالاتر میرسه و رگولاتورهارو دچار حرارت میکنه ولی در نه ولت حداکثر ولتاژ نهایی در حدود۱۳ تا ۱۴ میشه و عالی هست
مشاهده پاسخ ها (1) -
Hassan babaei | 5 ماه پیش این ماژول اکولایزر رو چندماه پیش از این فروشگاه عالی خریدم امروز بلاخره روی سیستیم دستسازم نصب کردم واقعا لذت بردم از صدای شفاف بدون هیچ نویز و اوجاجی و همچنین تفکیک صدای بسیار عالی بین فرکانسهای مختلف رو داره و صدا رو بخوبی تقویت هم میکنه هیچ فکر نمیکردم اینقدر با کیفیت باشه. برای کارکرد خوب حتما باید یک ترانسفورماتور سه سر که هر سر ۹ ولت ای سی خروجی داشته باشه بهش داده بشه. البته برای حرفه ای تر شدن صدا میشه آیسی های روی برد را با آیسی TL072 یا TL082 جایگزین کرد. حس بسیار زیبای نوستالیژیک دستگاه های کلاسیک های فای زمان قدیم را زنده میکنه و من از این خریدم بسیار راضی هستم
-
طاها رسولی | 7 ماه پیش میشه منبع تغذیه مناسب رو هم ذکر کنید ؟ با کد کالا
-
پشتیبانی | 7 ماه پیش سلام این برد به ولتاژ 12 تا 18 ولت AC دوبل (Dual AC) یا معادل آن منبع تغذیه ±12 تا ±15 ولت DC متقارن نیاز دارد که چنین تغذیه ای فعلا در فروشگاه موجود نمی باشد .
-
-
طاها رسولی | 7 ماه پیش بنده از ولتاژ dc متقارن استفاده کردم و چراغش روشن شد اما به امپ که وصل کردم صدا نداد
-
پشتیبانی | 7 ماه پیش سلام و احترام،
برد پریآمپلیفایر و تون کنترل NE5532 برای عملکرد صحیح نیاز به تغذیه متقارن DC (مثلاً ±12 ولت) دارد و روشن شدن چراغ تنها نشانه رسیدن ولتاژ به مدار است، نه الزاما عملکرد صحیح صوتی. در صورتی که صدا از آمپلیفایر شنیده نمیشود، چند احتمال وجود دارد:
۱. سطح ولتاژ تغذیه کمتر یا بیشتر از حد مناسب است؛ NE5532 در ±۹ تا ±۱۵ ولت بهترین عملکرد را دارد.
۲. سیگنال ورودی به برد پریآمپلیفایر متصل نشده یا ولومهای تنظیم تون (Bass، Treble، Volume) روی حداقل قرار دارد.
۳. اتصال خروجی برد به آمپلیفایر درست انجام نشده یا GND بین منبع تغذیه، پریآمپ و آمپلیفایر مشترک نیست.
۴. در برخی مدلها نیاز به جامپر یا فعالسازی دستی مسیر سیگنال است؛ بررسی دقیق مسیر سیگنال روی برد با مولتیمتر در حالت Continuity پیشنهاد میشود.
پیشنهاد میشود ابتدا سیگنال ورودی را با ولتاژ ۰.۵ تا ۱ ولت RMS از یک پلیر تست کرده و خروجی را با اسیلوسکوپ یا مولتیمتر روی ولتاژ AC بررسی نمایید.
-
-
طاها رسولی | 8 ماه پیش میشه از متقارن کننده ولتاژ با کد کالا 3011015183 این استفاده کرد؟
-
پشتیبانی | 8 ماه پیش سلام برای این منظور پیشنهاد نمی گردد .
-
-
طاها رسولی | 8 ماه پیش سلام ببخشید میشه منبع تغذیه مناسب رو ذکر کنید؟
-
پشتیبانی | 8 ماه پیش سلام و احترام، برای این برد منبع تغذیه مناسب ولتاژ متقارن ±12 تا ±15 ولت DC یا ترانس 12 تا 18 ولت AC است.
-
-
طاها رسولی | 8 ماه پیش سلام و عرض خسته نباشید به شما من منبع تغذیه ام dc هست .. شما چه پری امپی پیشنهاد میدید که خیلی با کیفیت باشه
-
پشتیبانی | 8 ماه پیش سلام و احترام، با توجه به اینکه منبع تغذیه شما DC است، پیشنهاد میشود کالای ماژول پری آمپلی فایر XH-A902 با تراشه NE5532 کد کالا 3011017149 را انتخاب نمایید این برد برای تقویت سیگنال و کنترل باس/تریبل مناسب است
-
-
محمدرضا جمالی | 11 ماه پیش درود من درست نمی دونم این مدار چگونه کار می کند ، دو تا خروجی که دارن یکی ساب ووفر هست و آن یکی صدای معمولی هست ؟ چون من دیدم که با ای سی ۵۵۳۲ مدار ساب ووفر می سازند . یا تشکر
-
پشتیبانی | 11 ماه پیش برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
-
-
مجتبی علی اکبری | 1 سال پیش سلام وقتتون بخیر باشه من این ماژول رو دریافت کردم خیلی عالیه فقد اینکه تو ولوم های بالا درهم ریختگی داره به نظرتون مشکل کار کجاس؟
-
پشتیبانی | 1 سال پیش سلام
احتمالا مقدار چند برابر کردن وقتی از مقدار ورودی بیشتر می شود این مشکل پیش می آید.
-
