هر یک از پین های آردوینو ولتاژ خروجی 5 ولت و حداکثر جریان 40 میلی آمپر را برای شما فراهم می کنند و این مقدار ولتاژ و جریانی که برد آردوینو برای شما فراهم می کند برای راه اندازی بسیاری از وسایل کافی نمی باشد، از همین رو این ماژول گزینه بسیار مناسبی برای کنترل لامپ ها ، موتور ها ، شیر آلات الکترونیکی و یا حتی دستگاه های مختلف و سایر وسایلی است که نیاز به ولتاژ و جریان بالا دارند.با استفاده از این ماژول پرکاربرد در کنار بردهای آردوینو شما می توانید چراغ هاو سایر وسایل متصل به برق شهری منزلتان را خاموش یا روشن کنید، درب منزل را باز نمایید ، با اندکی توسعه در کارگاه یا کارخانه خود دستگاه ها و ماشین آلات خود را به صورت هوشمند و اتوماتیک کنترل نمایید و یا هزاران ایده دیگر در سایر زمینه های خانگی ، صنعتی ، کشاورزی ، سیستم های امنیتی و ... را اجرا نمایید. این ماژول طوری طراحی شده است که پین های دیجیتال برد آردوینو مستقیما به ورودی کنترل رله وصل می شود ، یک LED کوچک روی برد قرار دارد که وضعیت رله را به شما نشان می دهد . در صورتی که رله را به برق شهری (AC) متصل می نمایید ، هر رله نصب شده بر روی ماژول حداکثر 250 ولت و 10 آمپر جریان و چنانچه ولتاژ شما DC باشد حداکثر تا 30 ولت و 10 آمپر جریان را تحمل می نماید.
ورودی فعال ساز رله active low میباشد و این به این معنی است که برای روشن کردن رله بایستی پین خروجی آردوینو را low کرد و برای خاموش کردن رله باید پین خروجی رله را high کرد.

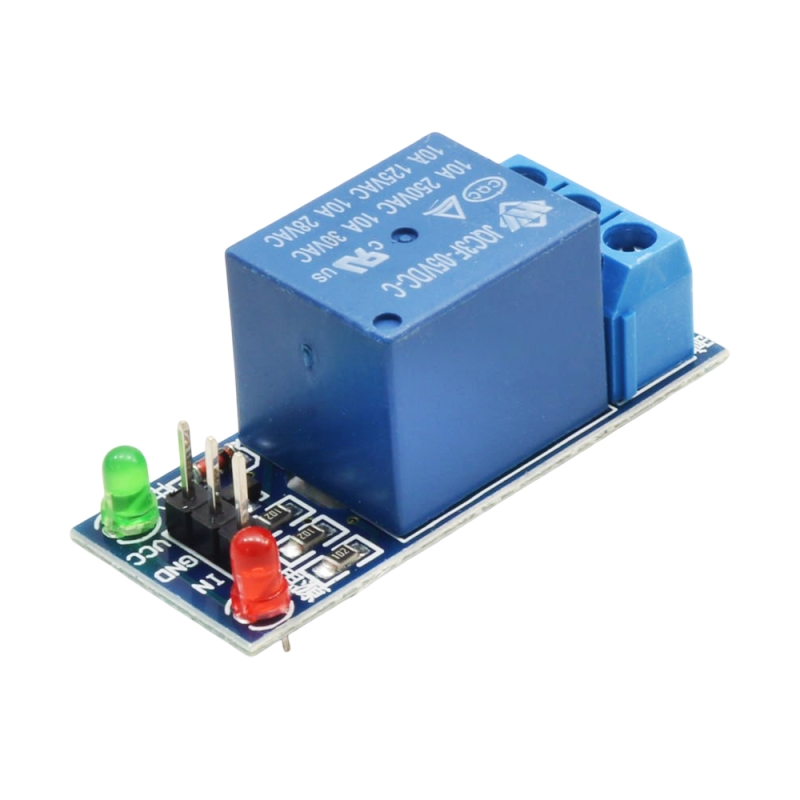

از مهمترین ویژگی‌های این ماژول رله می‌توان به قرار گرفتن LED رنگ سبز که نشانگر منبع قدرت و LED رنگ قرمز که نشانگر وضعیت رله می‌باشد و همین‌طور قرار گرفتن سه خروجی برای اتصال به طور مستقیم برای استفاده از رله و غیره اشاره کرد

مشخصات فنی

• نوع: ماژول رله
• تعداد کانال: 1 کانال
• ولتاژ تغذیه: 5V DC
• جریان مصرفی: حداکثر 40mA
• نوع تحریک: Active Low
• حداکثر ولتاژ و جریان بار AC: 250V AC / 10A
• حداکثر ولتاژ و جریان بار DC: 30V DC / 10A
• نشانگر تغذیه: LED سبز
• نشانگر وضعیت رله: LED قرمز
• نوع خروجی رله: COM، NO، NC

ویژگی‌ها

• امکان کنترل بارهای با توان بالاتر از خروجی میکروکنترلر
• سازگار با بردهای Arduino و انواع میکروکنترلرها
• دارای LED نشانگر تغذیه و وضعیت عملکرد
• کنترل ساده با یک پایه دیجیتال
• دارای خروجی کنتاکت باز و بسته رله
• مناسب برای پروژه‌های اتوماسیون و کنترل

کاربردها

ماژول رله 5V یک کاناله برای کنترل تجهیزات الکتریکی از طریق سیستم‌های دیجیتال استفاده می‌شود. این ماژول امکان اجرای پروژه‌های هوشمندسازی و کنترل خودکار را فراهم کرده و در سیستم‌های خانگی، صنعتی و آموزشی کاربرد دارد.

• کنترل لامپ‌ها و روشنایی
• راه‌اندازی و قطع و وصل موتورهای الکتریکی
• کنترل شیرهای برقی
• پروژه‌های خانه هوشمند
• سیستم‌های امنیتی و کنترل دسترسی
• اتوماسیون تجهیزات کارگاهی و آزمایشگاهی
• کنترل تجهیزات کشاورزی

Introduction

This is a compact 5V one channel relay, has some specification which listed below:
1. The control area and the load area have isolation slots.
2. With power and relay action indication, the light is bright and the light is off;
3. When there is a signal at the signal input end, the common end and the normally open end will be turned on;
4, can be used as a microcontroller development board module, can be used as home appliance control;
5, control DC or AC signal, you can control 220V AC load;
6, there is a normally open and a normally closed contact;
7. The blue KF301 terminal is more convenient to connect to the control line.
