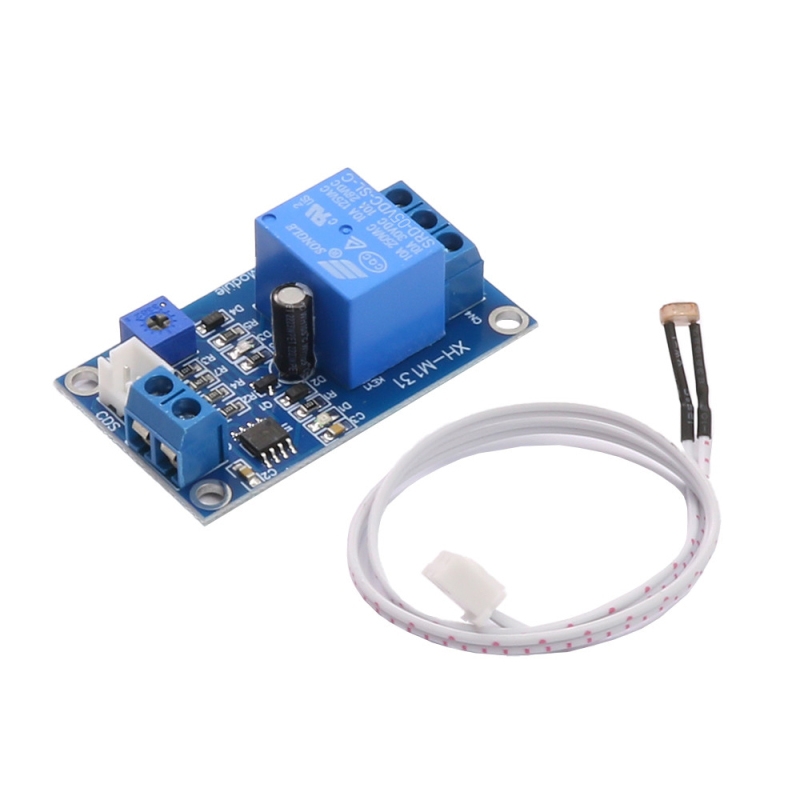

ماژول رله فتوسل 5V مدل XH-M131

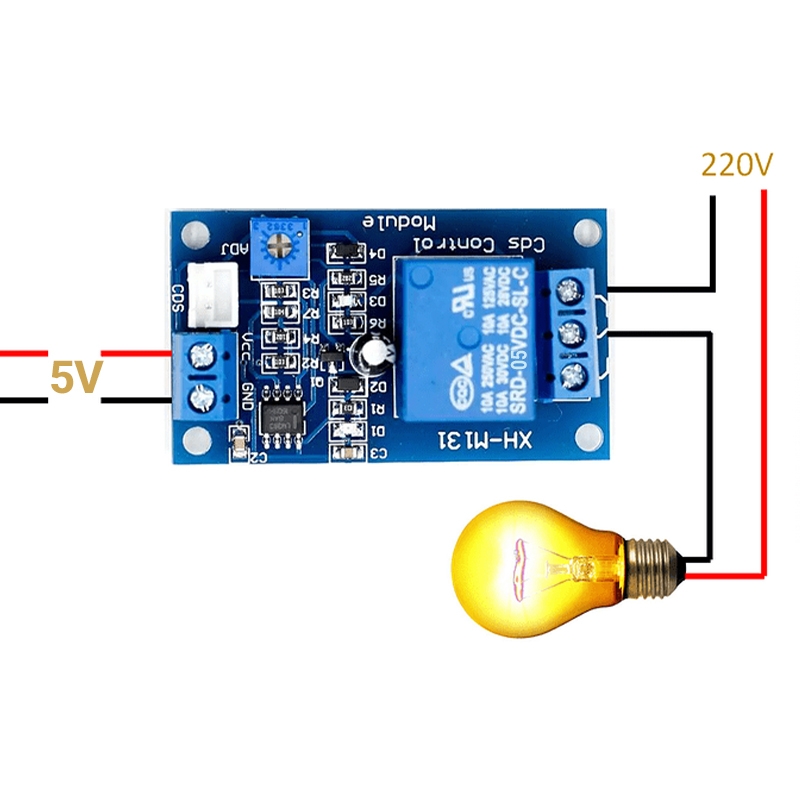

ماژول XH-M131 یک ماژول رله با سنسور نوری (فتوسنسور) است که برای تشخیص شدت نور محیط طراحی شده است. این ماژول با ولتاژ ۵ ولت مستقیم کار می‌کند و با استفاده از یک پتانسیومتر داخلی می‌توان حساسیت تشخیص نور آن را تنظیم کرد. این ماژول می‌تواند در پروژه‌هایی مانند روشنایی خودکار خیابان‌ها، سیستم‌های هوشمند خانگی و سایر تجهیزات اتوماسیون به کار رود. همچنین دارای حفاظت در برابر اتصال معکوس تغذیه است و آسیب‌پذیری در برابر اشتباهات اتصال را کاهش می‌دهد. پین‌های خروجی ماژول شامل ترمینال‌های NO (نرمال باز)، NC (نرمال بسته) و COM (ترمینال مشترک) است.

مشخصات

مدل ماژول: XH-M131
ولتاژ تحریک: ۵ ولت مستقیم (DC)
جریان تحریک: ۲۰ میلی‌آمپر
ولتاژ سوئیچینگ: حداکثر ۲۵۰ ولت متناوب در ۱۰ آمپر یا ۳۰ ولت مستقیم در ۱۰ آمپر
فرکانس کنترل: ۱ مگاهرتز
ابعاد ماژول: طول ۵۵ میلی‌متر، عرض ۳۱ میلی‌متر، ارتفاع ۱۸ میلی‌متر
دارای حفاظت معکوس ولتاژ
تنظیم آستانه نور توسط پتانسیومتر داخلی
نشانگر LED قرمز برای نمایش وضعیت روشن بودن تغذیه
نشانگر LED آبی برای نمایش فعال بودن رله
چهار سوراخ نصب M3 برای نصب آسان روی سطوح
نوع خروجی: خروجی کلید سوئیچینگ (NO, NC, COM)
طول سیم فتوسل 30cm

کاربردها

کنترل خودکار روشنایی معابر
پروژه‌های خانه‌های هوشمند
سیستم‌های روشنایی خودکار
کنترل تجهیزات بر اساس شدت نور محیط
سیستم‌های صرفه‌جویی در مصرف انرژی

Introduction

This module can be used for light detection, brightness detection, with power indicator light (red) and relay indicator (blue), and with four M3 screw mounting holes, which is convenient to install, the board can adjust the sensitivity of the potentiometer, with relay, to do a variety of brightness detection and control switch, can be used in the street for example at night, during the day to open automatically, automatically extinguished, and other automation equipment.

Specification

Module Name: Photosensitive Relay Module
Module Model: XH-M131
Output Type: Output Switch
Trigger Voltage: 5VDC
Trigger Current: 20mA
Switching Voltage: 250VAC@10A
Switching Voltage: 30VC@10A
Control Frequency: 1 MHz
With anti-reverse function, reverse the power supply will not damage the module
The light threshold can be adjusted by Potentiometer to set the relay start

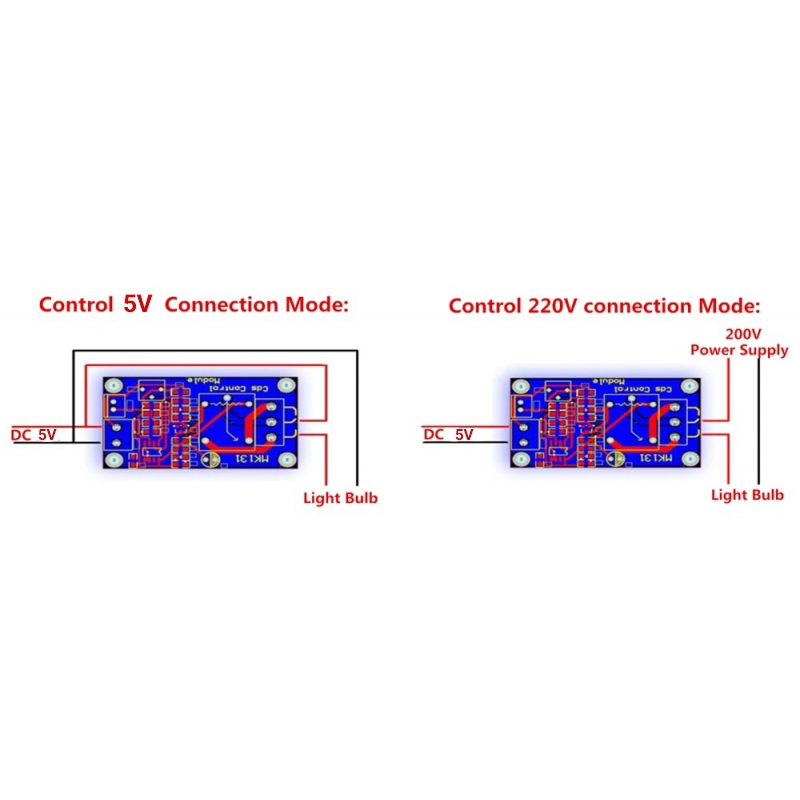

Module output terminal has three ports
RED LED ON: Indicate the Power ON
BLUE LED ON: Relay is working
Dimension :
Length: 55mm
Width: 31mm
Height: 18mm
Detector: CdS Photoresistor with 30cm lead
