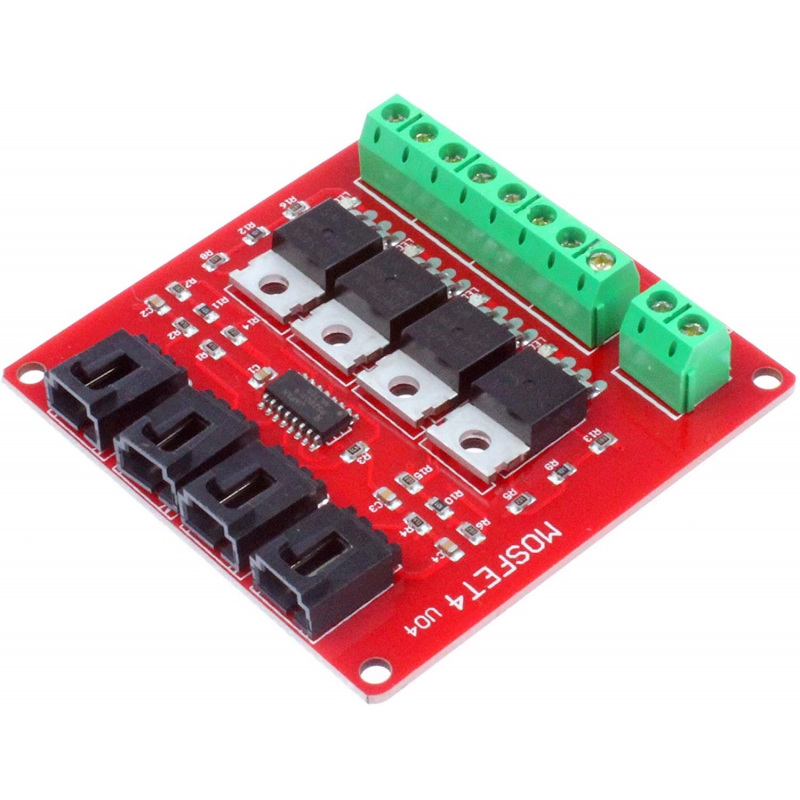

ماژول سوئیچ ماسفت 4 کاناله ایزوله IRF540
zoom_out_map
chevron_left chevron_right

ماژول سوئیچ ماسفت 4 کاناله ایزوله IRF540

3011015166
ماژول سوئیچ 4 کاناله با ماسفت IR540 ایزوله شده توسط اپتوکوپلر ، راه اندازی بارهای تا 100 ولت و جریان 10 آمپر
2,420,000‎ ریال (با مالیات) 2,420,000‎ ریال (بدون مالیات)

معرفی

ماسفت به کار رفته در این ماژول IRF540 بوده که به طور گسترده ای در مدارات سوئیچینگ الکترونیکی مثل منبع تغذیه سوئیچینگ، موتور درایو، تجهیزات کم نور و غیره استفاده می‌شود. این ماژول تنها قادر است مدارهای DC را کنترل کند و برای مدارهای AC مناسب نیست.
با اتصال این ماژول به Arduino و یا میکروکنترلرها، می توانید بارهای تا 100 ولت و جریان 10 آمپر را راه اندازی کنید. ورودی سیگنال توسط اپتوکوپلر از قسمت قدرت ایزوله گشته و به همین منظور می توایند از این ماژول در مدارات صنعتی نیز استفاده نمایید.

نحوه استفاده

ورودی دارای سه پایه + و - و S می‌باشد. پایه + و - رو بایستی به یک منبع تغذیه مثلا 5 ولت وصل کنید. حال هر گاه ورودی S را HIGH کنید، ولتاژ خروجی بر روی ولتاژ خروجی مرجع قرار می‌گیرد.یعنی شما دو پایه Power را به ولتاژ خروجی وصل می‌کنید و هرگاه ورودی هر پایه را فرمان دهید، خروجی آن دارای ولتاژ Power می‌شود.

Introduction

MOSFET's has good switching characteristics and is widely used to control almost any DC load. This is a 4 channel MOSFET switch and it use the very popular IRF540 MOSFET. It is perfect for switching DC loads up to 10A. The module is optoisolated, please note that the GROUND connections are in common so there is not complete isolation. Not a real biggy for DC Loads, but something to be aware of. The module is basically a "Solid-State Relay" for DC. Up to 4 individually controllable loads may be connected to the (+) and (-) switched outputs, all fed from a common power rail. Being a low side switch, when the switch is on, it connects the load (-) terminal to ground.

Specification

Max Control Voltage (signal) : 6V
LED indicator for each channel
Chipset : IRF540
color : Red
Size : 67x67x14 mm
Opto Isolator used : PS2801-4
Max Switch Current: 10A (absolute max 33A with heatsink)
Max Switch Voltage: 100V




امتیاز شما

  • حمید معصومی | 17 روز قبل

    سلام ، ماژول سوئیچ ماسفت 4 کاناله ایزوله IRF540 ، بجای پایه سیگنال از اردوینو میشه با ماژول اثر هال فعال بشه ؟

    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | 16 روز قبل

      سلام ، بله، می‌توانید به‌جای پایه سیگنال آردوینو از خروجی ماژول سنسور اثر هال استفاده کنید، به شرطی که خروجی سنسور دیجیتال باشه و ولتاژ منطقی آن با ماژول ماسفت سازگار باشه (مثلاً 5 ولت یا 3.3 ولت). همچنین خروجی باید توان کافی برای تحریک ماژول را داشته باشد. اگر خروجی سنسور ضعیف یا آنالوگ باشه، نیاز به تقویت یا تبدیل سیگنال دارید.

      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • حمید معصومی | 17 روز قبل

    سلام ، ماژول سوئیچ ماسفت 4 کاناله ایزوله IRF540 ، بجای پایه سیگنال از اردوینو میشه با ماژول اثر هال فعال بشه ؟

    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | 16 روز قبل

      سلام ، بله، می‌توانید به‌جای پایه سیگنال آردوینو از خروجی ماژول سنسور اثر هال استفاده کنید، به شرطی که خروجی سنسور دیجیتال باشه و ولتاژ منطقی آن با ماژول ماسفت سازگار باشه (مثلاً 5 ولت یا 3.3 ولت). همچنین خروجی باید توان کافی برای تحریک ماژول را داشته باشد. اگر خروجی سنسور ضعیف یا آنالوگ باشه، نیاز به تقویت یا تبدیل سیگنال دارید.

      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • محمد زارع | 9ماه قبل

    سلام آیا این ماژول با PWM سازگار است؟

    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | 9ماه قبل

      سلام


      مشکلی ندارد و می توانید استفاده  کنید

      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • حامد ساسانی پور | حدود 1 سال قبل
    با سلام لطفا پل hسینوسی یا مربعی این محصول را هم موجود کنید. در واقع شما ماژول موج سینوسی دارید اما پل hسینوسی را موجود ندارید. که برای کنترل سرعت و فرکانس و soft Start به کار می‌رود.
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
  • احسان آروین راد | حدود 1 سال قبل

    سلام،دوست عزیز برای راه اندازی و کنترل جهت دوعدد موتور سنکرون گیربکس دار و۲۲۰ ولت باید از چه ماژولی استفاده کنم؟ کنترل دور موتور نیاز ندارم فقط چپگرد و راستگرد برام مهمه

    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | حدود 1 سال قبل
