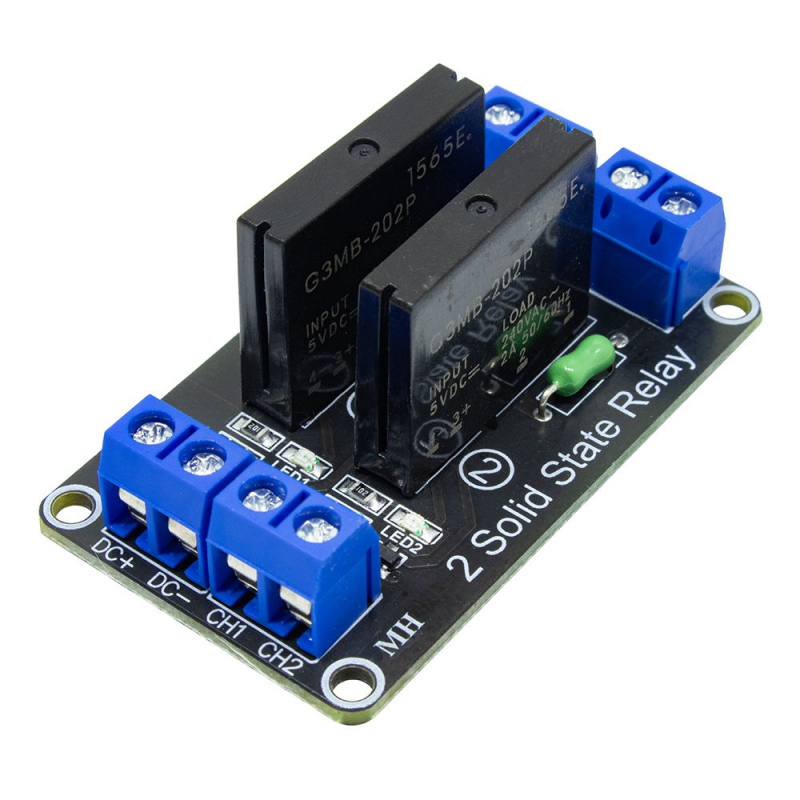

ماژول رله SSR دو کاناله یک برد کنترلی مبتنی بر رله حالت جامد (Solid State Relay) است که امکان قطع و وصل تجهیزات الکتریکی را بدون استفاده از قطعات مکانیکی فراهم می‌کند. حذف اجزای متحرک باعث کاهش صدا، افزایش سرعت عملکرد و کاهش استهلاک در مقایسه با رله‌های مکانیکی می‌شود.این ماژول دارای دو کانال مستقل بوده و هر کانال می‌تواند به صورت جداگانه توسط سیگنال دیجیتال کنترل شود. ورودی‌های کنترل مشابه ماژول‌های رله معمولی طراحی شده‌اند و با سطح منطقی Low فعال می‌شوند؛ یعنی با اعمال ولتاژ صفر به ورودی فرمان، کانال مربوطه روشن خواهد شد.طراحی کوچک این ماژول باعث می‌شود برای پروژه‌هایی که فضای نصب محدود دارند گزینه مناسبی باشد. قابلیت سوئیچینگ سریع و عملکرد بدون صدا، آن را برای سیستم‌های کنترل هوشمند، تجهیزات اتوماسیون، پروژه‌های آموزشی و کاربردهای کنترلی مختلف مناسب می‌کند.

مشخصات فنی

• نوع: ماژول رله حالت جامد (SSR)
• تعداد کانال: 2 کانال
• ولتاژ تغذیه: 5V DC
• ولتاژ تحریک: 3.3 تا 5V DC
• نوع تحریک: Low Level Trigger
• حداکثر ولتاژ کاری خروجی: 240V AC
• حداکثر جریان خروجی: 2A
• مقاومت عایقی: ≥500MΩ
• مقاومت تماس: ≤20mΩ
• دمای کاری: -40 تا 85°C

ویژگی‌ها

• دارای دو کانال مستقل رله حالت جامد
• فاقد قطعات مکانیکی و دارای عملکرد بی‌صدا
• مناسب برای سوئیچینگ سریع
• قابلیت کنترل با سیگنال 3.3V و 5V
• ابعاد کوچک نسبت به رله‌های مکانیکی مشابه
• مناسب برای سیستم‌های کنترل دیجیتال

کاربردها

ماژول رله SSR دو کاناله برای کنترل تجهیزات الکتریکی در پروژه‌هایی که نیاز به سوئیچینگ سریع، عمر کاری بالا و عملکرد بدون صدا دارند استفاده می‌شود. این ماژول در سیستم‌های هوشمند، اتوماسیون، کنترل تجهیزات خانگی و پروژه‌های الکترونیکی کاربرد دارد.

• کنترل لامپ‌ها و تجهیزات روشنایی
• کنترل تجهیزات گرمایشی
• کنترل موتورهای الکتریکی
• سیستم‌های امنیتی
• اتوماسیون صنعتی
• پروژه‌های DIY و آموزشی
• سیستم‌های کنترل از راه دور

Specification

1,  5V 240V solid state relay 2A, output with resistance type fuse 240V 2A.
2, size: 55*33*25 (length * width * height) net weight: 21.5g
3, the input power supply: 5V DC (160MA)
4, the input control signal voltage:
(the state of the 3.3-5V high level relay OFF)
5, the blue KF301 terminal is connected to the line of control more convenient.

DC+: connect the power supply positive (press the relay voltage power supply)
DC-: the cathode of a power supply
CH1: 1 relay module signal trigger end (High level trigger effective)
CH2: 2 relay module signal trigger end (Highlevel trigger effective)
