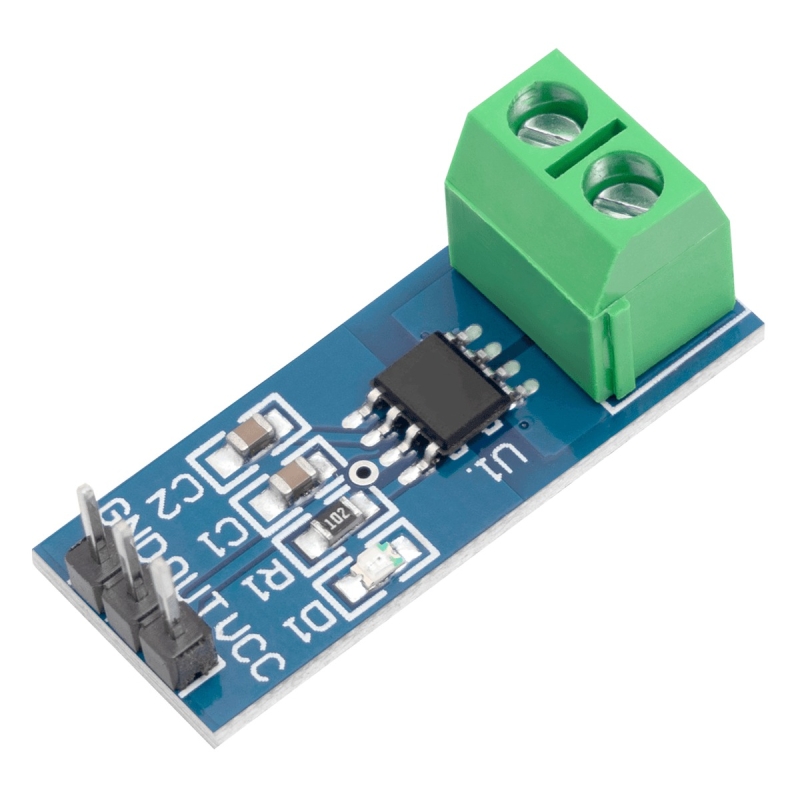

ماژول سنسور جریان 5 آمپر ACS712
3011007029
- نظرات (19)
سنسور جریان با قابلیت اندازه گیری جریان های AC و DC تا حداکثر 5 آمپر با استفاده از خاصیت اثرهال
| تعداد | تخفیف واحد | قیمت کالا با تخفیف |
|---|---|---|
| 100 | 2% | 64,484 تومان |
این ماژول بر پایه آی‌سی ACS712 طراحی شده و توانایی اندازه‌گیری جریان الکتریکی تا حداکثر 5 آمپر را دارد. سنسور داخلی مبتنی بر اثر هال بوده و با دقت بالا و نویز پایین، جریان عبوری را به سیگنال آنالوگ قابل خواندن توسط میکروکنترلر تبدیل می‌کند. خروجی آنالوگ متناسب با مقدار جریان عبوری از ورودی جریان تنظیم می‌شود و از آن میتوان در پروژه‌های اندازه‌گیری توان مصرفی، حفاظت در برابر اضافه‌جریان و کاربردهای صنعتی یا آموزشی بهره برد. ساختار ماژول به گونه‌ای طراحی شده که به‌راحتی روی بردبرد یا برد اصلی مونتاژ می‌شود و با اکثر میکروکنترلرها از جمله Arduino و STM32 سازگار است.
مشخصات
- ولتاژ تغذیه: 5V DC
- حداکثر جریان اندازه‌گیری: ±5A
- نوع سیگنال خروجی: آنالوگ
- دقت اندازه‌گیری: 66mV/A
- نویز خروجی: کمتر از 5mV (با فیلتر مناسب)
- نوع سنجش: اثر هال (Hall Effect)
- رنج ولتاژ خروجی: از 0.5V تا 4.5V
- پایه‌ها: VCC، GND، OUT
کاربردهای رایج
این ماژول برای اندازه‌گیری جریان در پروژه‌های مختلف الکترونیکی و صنعتی کاربرد دارد، به‌ویژه در مدارهایی که نیاز به محافظت در برابر جریان اضافی یا اندازه‌گیری توان دارند.
- اندازه‌گیری جریان در پروژه‌های Arduino و رزبری‌پای
- کنترل و مانیتورینگ مصرف انرژی
- محافظت در مدارهای منبع تغذیه
- اندازه‌گیری توان لحظه‌ای در سیستم‌های AC/DC
- کنترل جریان در سیستم‌های باتری
- مانیتورینگ جریان در موتورهای DC و AC
- آزمایشگاه‌های آموزشی و دانشگاهی
- پروژه‌های خودرویی و برق خودرو
- کنترل کیفیت خطوط تولید صنعتی
- سیستم‌های انرژی تجدیدپذیر مانند پنل خورشیدی و توربین بادی
Introduction
Sensor module for measuring current. Both AC and DC, up to 5A can be measured. The output is a linear voltage between 0 – VCC, centered around VCC/2 at 0A. The load is connected in series to the screw terminal.
Specification
Dimensions: 31 x 13mm
Supply voltage: 5V
Sensitivity: 185mV/A
Sensor: ACS712ELC-05B
 |
امتیاز شما
-
رحیم جهانی | 4ماه قبل سلام بین سوالات من جواب سوالات خود را پیدا نکردم ایا جریان 5 امپر با واحد خروجی میلی ولت ایزوله است و اگر جواب بله است ولتاژ ایزوله ان چقدر است ایا میتوانید لینک دیتا شیت ان را برایم ارسال کنید سپاس و اگر جزیان5 امپر متناوب از ان عبور دهیم خروجی میلی ولت ان ایا متناوب است یا همچنان مستقیم است امیدوارم پاسخ سوالات خود را هم اینجا دریافت کنم
-
ادمین | 4ماه قبل سلام برای مطالعه فایل دیتاشیت می توانید این لینک را مشاهده نمایید ضمنا برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
-
-
Nima Jamshidi | بیش از 3 سال قبل سلام
دقت این ماژول چقدر هست؟-
ادمین | بیش از 3 سال قبل سلام، 185mV/A
لطفا دیتاشیت مطالعه شود
-
-
Mostafa dehghani | بیش از 4 سال قبل سلام خسته نباشید من نیاز به ماژولی دارم که بتونم با هاش میلی امپر اندازه گیری کنم ایا شما چنین ماژولی دارین؟-
ادمین | بیش از 4 سال قبل سلام، متاسفانه کالای موردنظر در فروشگاه موجود نیست.
-
-
میترا سرهنگ زاده | بیش از 4 سال قبل سلام .من پروب اسیلوسکوپ را به GND و OUT وصل می کنم ولی فقط VCC/2 را در صفحه اسیلوسکوپ می بینم. جريان باری که بهش وصل کردم، سینوسی و با دامنه 300 ميلي آمپر است ولی در صفحه اسیلوسکوپ 2.5 ولت ثایت ديده می شود. ممنون میشم اگر پاسخ دهید-
ادمین | بیش از 4 سال قبل سلام، برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
-
-
Mostafa dehghani | بیش از 4 سال قبل با سلام حداقل جریان قابل اندازه گیری چه مقدار میباشد ایا میتوان بازه 4 تا20 میلی امپر اندازه گیری کرد؟-
ادمین | بیش از 4 سال قبل سلام، متاسفانه اطلاعاتی در دسترس نیست اما در نظر داشته باشید که خروجی به صورت انالوگ است و سرعت نمونه برداری ADC شما می تواند تعیین کننده دقت ماژول هم باشد.
-
