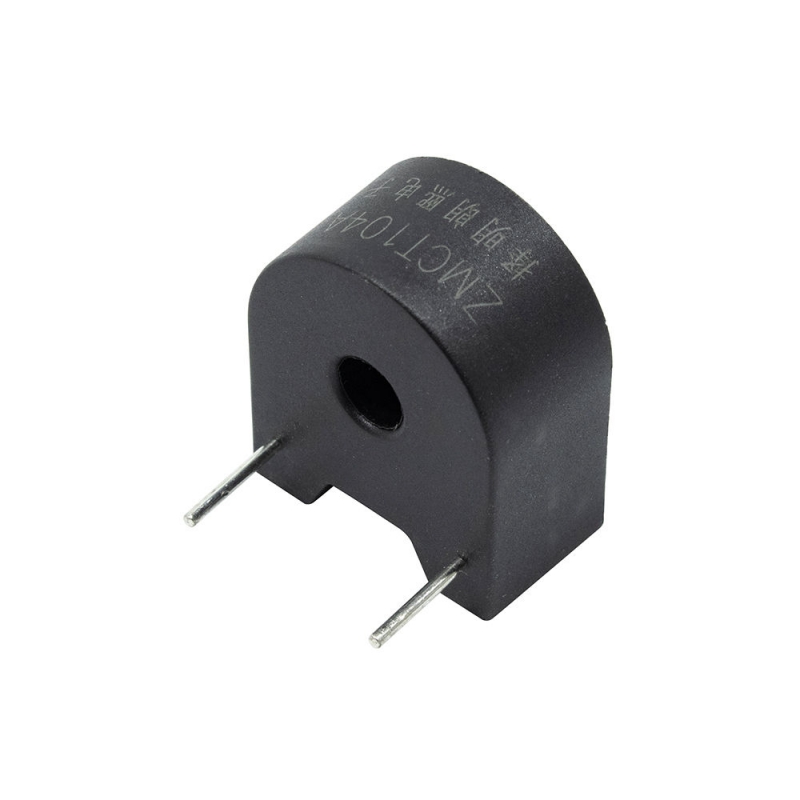

ترانس جریان ZMCT104A یک حسگر دقیق برای اندازه‌گیری جریان و توان است که با نسبت تبدیل 1000:1، دقت بالایی را در اندازه‌گیری‌های مختلف فراهم می‌آورد. این ترانس جریان به‌ویژه برای سیستم‌هایی که نیاز به نظارت دقیق بر جریان‌های متغیر دارند، طراحی شده است. با خطای فاز کم و خطی بودن بالا، این دستگاه برای استفاده در محیط‌های صنعتی و الکترونیکی که دقت بالا در اندازه‌گیری ضروری است، ایده‌آل می‌باشد. همچنین، با ولتاژ ایزولاسیون 4500 ولت و قابلیت عملکرد در دمای گسترده، برای شرایط سخت محیطی نیز مناسب است. کاربردهای این حسگر شامل اندازه‌گیری جریان در سیستم‌های قدرت، نظارت بر مصرف انرژی و یکپارچه‌سازی در سیستم‌های الکترونیکی مختلف است.

مشخصات:

• جریان خروجی نامی: 5 میلی‌آمپر در ورودی 5 آمپر
• نسبت تبدیل: 1000:1
• محدوده جریان ورودی: 0~10 آمپر (با استفاده از مقاومت نمونه‌برداری 50Ω)
• خطای فاز: ≤30' در ورودی 5 آمپر با مقاومت نمونه‌برداری 50Ω
• خطی بودن: ≤0.2% (محدوده 5% تا 120% از مقدار ورودی)
• خطای مجاز: -0.5% ≤ f ≤ +0.5% (در ورودی 5 آمپر با مقاومت نمونه‌برداری 50Ω)
• ولتاژ ایزولاسیون: 4500 ولت
• نوع بسته‌بندی: اپوکسی
• نصب: نصب بر روی PCB (طول پین بیشتر از 3 میلی‌متر)
• دمای عملکرد: -40℃ تا +85℃

کاربرد ها:

• اندازه‌گیری جریان در سیستم‌های قدرت
• اندازه‌گیری توان و مصرف انرژی
• یکپارچه‌سازی در مدارهای الکترونیکی
• سیستم‌های نظارت بر مصرف انرژی
• کنترل و پایش تجهیزات صنعتی

Specification

model ZMCT104A

Rated output current 5mA at input 5A

turns ratio 1000:1

input current 0~10A（sampling resistor 50Ω）

phase angle error ≤30＇（ input 5A，sampling resistor 50Ω）

linearity ≤0.2%（5%dot~120%dot）

Permissible error -0.5%≤f≤+0.5%（ input 5A，sampling resistor 50Ω）

isolation voltage 4500V

application measurement of current and power

Encapsulation Epoxy

installation PCB mounting （Pin Length>3mm）

operating temperature -40℃~+85℃
