معرفی
ماژول اندازه گیری جریان مدل ZMCT103C نوعی ترانسفورماتور جریان (CT) با نسبت 1000:1 است. به طور کلی کار ترانسفورماتورهای جریان این است که سطح جریان فشار قوی را تا مقداری که توسط آمپر متر قابل اندازه گیری باشد، کاهش می دهند. این ترانس ها یکی از بهترین گزینه ها برای اندازه گیری جریان AC در محیط های صنعتی هستند که دارای دقت و دوام مطلوبی اند. از سنسور ZMCT103C برای اندازه گیری جریان AC تا 5 آمپر می‌توان استفاده کرد.

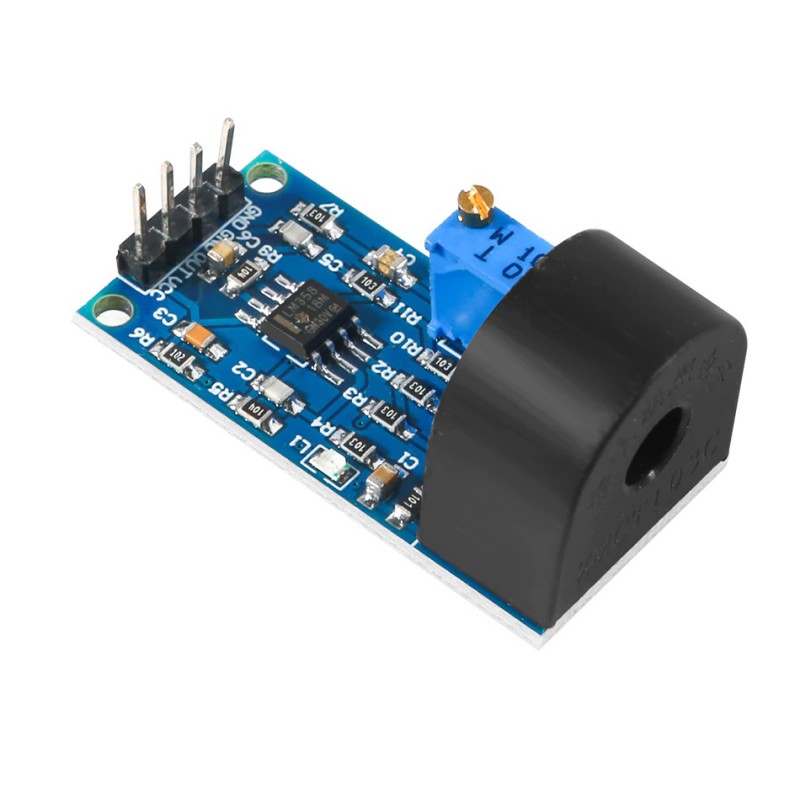

بر روی این ماژول از یک ترانس جریان ZMCT103C استفاده شده که خروجی آن به وسیله یک مدار تقویت کننده عملیاتی (آپ امپ) تقویت شده و یک خروجی آنالوگ می‌دهد. در حقیقت، تغییرات جریان مورد اندازه گیری، باعث تغییرات ولتاژ خروجی ماژول می شود که به وسیله آردوینو و .. می‌توان این خروجی را بدست آورد و جریان را محاسبه کرد. همچنین به کمک پتانسیومتر موجود بر روی برد می‌توان سطح تقویت کنندگی ماژول را تغییر داد.
کاربرد
ساخت منابع تغذیه
سیستم های محافظ
کاربردهای روشن/خاموش کردن دستگاه با جریان خاص
مشخصات
سنسور : ZMCT103C / ZHT300
رنج جریان اندازه گیری: 5 میلی آمپر تا 5 آمپر
مقاومت دی سی سیم در دمای 20 درجه: 155 اهم
رنج فرکانسی برای ثبت جریان: 50 الی 60 هرتز
تعداد دور ترانسفورمر: 1 به 1000
دمای کاری: -40 تا 85 سانتی گراد
ولتاژکاری: 5 ولت
Introduction
The microcurrent precision current sensor is a module capable to measure a current level up to 5A. This current sensor module is based upon the ZMCT103C IC. The module has 4 output pins and provides an analog output corresponding to the AC current passing through the wire.
Applications
Measuring AC currents
Monitor any current surges
Ground fault detection
Household electrical equipment
Features
Current Ratio: 5 A:5 mA
Rated Primary Current at 50/60 Hz: 5 A
Winding D.C. Resistance at 20 °C: 155 Ω
Maximum Primary Current at 50/60 Hz: 20 A
Transformer Turns Ratio: Np:Ns = 1000:1
Isolation Voltage: 4500V
Onboard sampling resistor, to drop the voltage to lower levels
Operating Temperature: -40 to 85 °C
Pin Length of the secondary coil (encapsulation) > 3mm
Epoxy Encapsulation
 |
10 کالای مشابه
ماژول سنسور جریان 30 آمپر ACS712
سنسور جریان PBV-R0104-1%
4,080,000
ریال
سنسور جریان ACS712ELCTR-20A-T
سنسور جریان کلمپی 10A مدل SCT013
6,040,000
ریال
ترانس جریان 5A/5mA مدل ZMCT103C
437,000
ریال
ترانس جریان ZMCT104A
1,070,000
ریال
ترانس جریان ZMCT116A
899,000
ریال
ماژول سنسور جریان 20 آمپر ACS712
سنسور جریان ACS758LCB-100B-PFF
-
سید صالح موسوی | 2 روز قبل سلام خروجی این ماژول متناوب هست یا مستقیم؟ در عبور ۲ آمپر از ct، خروجی تقریبا چند ولت هست؟ می‌خوام یه دونه رله ۵ ولت رو باهاش راه بندازم که وقتی دستگاهی روشن شد و ۲ آمپر کشید، رله ما هم وصل بشه. لطفاً راهنمایی می کنید؟ ممنون.
-
ادمین | 14 ساعت قبل سلام خروجی سنسور ZMCT103C از نوع ولتاژ متناوب متناسب با جریان عبوری است و مستقیماً نمی‌توان از آن برای تحریک رله استفاده کرد. این ماژول شامل ترانس جریان است که در عبور جریان 2A، ولتاژی در حد چند ده تا چند صد میلی‌ولت AC در خروجی تولید می‌کند که وابسته به مقاومت بار (Burden resistor) است. برای راه‌اندازی رله باید ابتدا خروجی AC سنسور با یکسوساز و فیلتر خازنی به DC تبدیل و سپس با مقایسه‌گر یا تقویت‌کننده (مثلاً اپ‌امپ یا ترانزیستور) به سطح موردنیاز رله (حدود 5V و جریان ده‌ها میلی‌آمپر) رسانده شود. بدون این مدار واسط، خروجی ZMCT103C توان کافی برای تحریک رله را ندارد.
-
-
محمد سخاوتی | 3ماه قبل سلام ترانس جریان ZMCT116A اینو میشه جایگزین این کرد؟ اون زده تا ۷۰ امپر میتونه اندازگیری کنه ولی این ۵ امپر اگر میشه برسی کنید
-
ادمین | 3ماه قبل سلام و احترام،
بر اساس اطلاعات موجود در دیتاشیت رسمی دو مدل ZMCT103C و ZMCT116A و همچنین مشخصات ارائه‌شده توسط شرکت سازنده، هر دو قطعه از نوع ترانس جریان (CT) با خروجی سیگنال ولتاژی هستند اما تفاوت اصلی در نسبت تبدیل و محدوده جریان نامی آن‌هاست. ZMCT103C برای اندازه‌گیری جریان‌های کوچک تا حدود ۵ آمپر طراحی شده و دقت بالایی در این محدوده دارد، در حالی که ZMCT116A برای جریان‌های بالاتر تا حدود ۷۰ آمپر مناسب است و ضریب تبدیل سیم‌پیچ متفاوتی دارد. بنابراین به‌صورت مستقیم نمی‌توان ZMCT116A را بدون تغییر در مقاومت بار یا مدار خوانش جایگزین ZMCT103C کرد، چون خروجی ولتاژ متفاوت خواهد بود و نیاز به طراحی مجدد مدار تقسیم ولتاژ یا مبدل ADC دارد. در نتیجه از نظر ساختاری قابل جایگزینی است اما نیازمند تغییر در طراحی مدار خوانش می‌باشد.-
محمد سخاوتی | 3ماه قبل ادمین جان میتونی کالا با ۷۰ امپر رو موجود کنی ۳۰ امپر هم باشه عالیه فقط از این نوع ترانس دار میخام
-
ادمین | 3ماه قبل پیشنهاد شما برای بررسی به بخش واردات ارجاع داده شد. از حسن توجه شما سپاس گزاریم.
-
-
-
-
محمد آغاصی | 4ماه قبل سلام دقت اندازه گیری چقدر است و آیا می‌شود به ورودی ولتاژی plc متصل کرد
-
ادمین | 4ماه قبل سلام برای اطلاعات فنی جامع از دیتاشیت انتهای توضیحات استفاده نمایید .
-
-
علیرضا زارعی | حدود 1 سال قبل با این ماژل می توانید جریان های بسیار بالاتر از 5 آمپر را نیز اندازه گیری نمایید؛ برای این منظور کافی است در مسیر جریان دو مسیر موازی ایجاد کنید که طول یکی از مسیر ها طولانی تر از مسیر دیگر باشد مثلا 10 برابر یا بیشتر؛ ماژول را در مسیر بزرگتر قرار دهید، جریان به نسبت عکس طول مسیر ها(در اصل مقاومت ها) تقسیم می شود و شما می توانید با ضرب کردن نتیجه ی خروجی ماژول در یک ضریب اصلاح جریان کل را اندازه گیری نمایید. ضریب اصلاح را در عمل می توانید با اندازه گیری جریان کل با یک آمپر متر دقیق و قابل اعتماد و مقایسه آن با عددی که این ماژول نشان می دهد بدست آورد.
-
ادمین | حدود 1 سال قبل سلام باتشکر از به اشتراک گذاری تجربیاتتون.
-
-
مصطفی یونسی | بیش از 3 سال قبل با سلام. خروجی ولتاژ DC می باشد یا ac? حداکثر ولتاژ خروجی ؟-
ادمین | بیش از 3 سال قبل سلام، خروجی آنالوگ دارد و این به این معنی است که خروجی به صورت پیوسته تغییر خواهد کرد.
-
