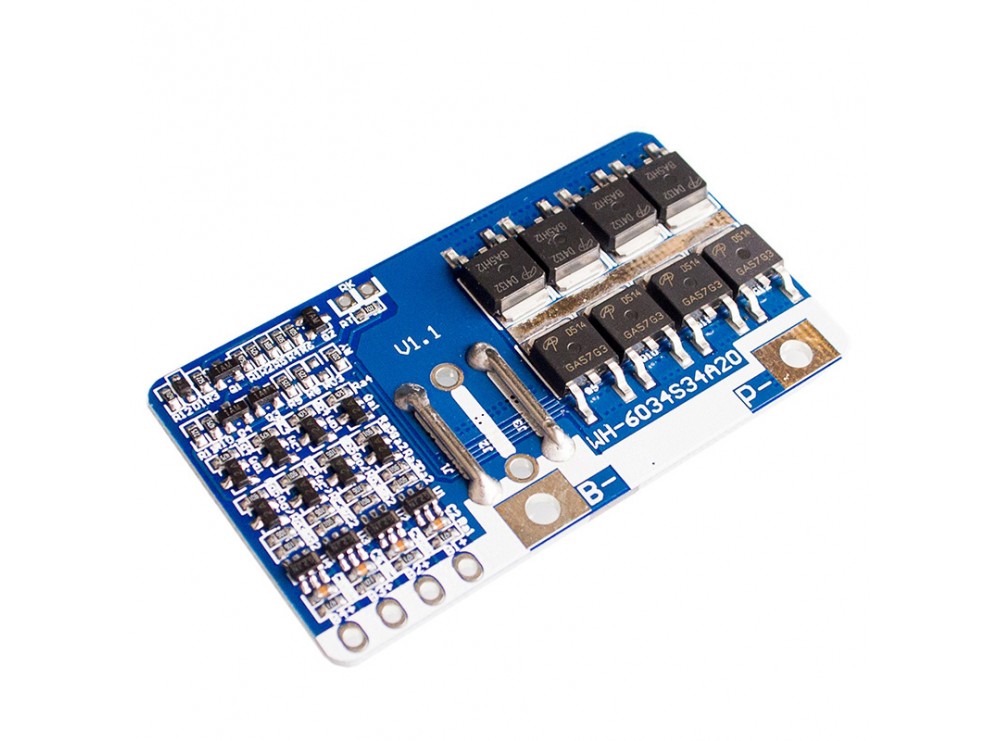

معرفی
ماژول محافظ دشارژ و شارژ یا ماژول های (BMS(Battery Management System برای شارژ چهار باتری 18650Lithium - Ion/Polymer به صورت سری با حداکثر جریان 20 آمپر با عمل حفاظت در برابر شرایط نامطلوب مانند شارژ و دشارژ بیش از حد، جریان بیش از حد و اتصال کوتاه؛ طراحی شده است.
ماژول محافظ شارژ باتری لیتیومی 4 سلول با ماکزیمم جریان 20 آمپر برای باتریهای لیتیومی 4 سل (4S) که معمولاً در کاربردهای مختلف از جمله سیستمهای برق اضطراری، ابزارهای الکتریکی، اسکوترهای برقی و سیستمهای انرژی خورشیدی استفاده میشوند، مناسب است.
این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.این مدل قابلیت پشتیبانی از باتری 4 سل با جریاندهی 20 آمپر می باشد .
مشخصات
پیکربندی سلولها: پشتیبانی از 4 سلول باتری لیتیوم یونی یا لیتیوم پلیمر سایز 18650 به صورت سری (4S)
ولتاژ کاری: 14.8ولت (ولتاژ نامی)
ولتاژ شارژ کامل: 16.8ولت (حداکثر ولتاژ)
حداکثر جریان شارژ و دشارژ: 20 آمپر
ابعاد:60×34 میلیمتر
کاربرد
ماژول مدیریت باتری (BMS) چهار سلولی با ظرفیت 20 آمپر شامل قابلیتهای حفاظتی متعددی مثل: جلوگیری از شارژ بیش از 4.25V تا 4.3V، دشارژ کمتر از 2.5V تا 2.7V، جریان بیش از حد، اتصال کوتاه و دمای بالا می باشد.
این ویژگیها با جلوگیری از شارژ و دشارژ بیش از حد، افزایش عمر باتری و جلوگیری از شرایط خطرناک مانند آتشسوزی و انفجار را تضمین میکنند.
همچنین، این ماژول به دلیل افزایش بهره وری باتری ها با مدیریت بهینه انرژی؛ در کوادکوپترها، پهپادها، پاوربانک های قابل حمل، سیستم های انرژی خورشیدی، برق پشتیبان اظطراری، دستگاه های پزشکی و ... مورد استفاده قرار می گیرد.
دستورالعمل لحیمکاری و اتصال BMS
اتصال باتریها:
- B4: به قطب مثبت باتری متصل شود.
- B3: به نقطه اتصال بین باتری 1 و باتری 2 متصل شود.
- B2: به نقطه اتصال بین باتری 2 و باتری 3 متصل شود.
- B1: به نقطه اتصال بین باتری 3 و باتری 4 متصل شود.
- B: به قطب منفی باتری متصل شود.
اتصال بار و شارژر:
- B4+: به قطب مثبت شارژ/دشارژ متصل شود.
- P-: به قطب منفی شارژ/دشارژ متصل شود.
Introduction
The charge and discharge protection module or BMS (Battery Management System) modules are designed to charge four 18650Lithium - Ion/Polymer batteries in series with a maximum current of 20A with protection against adverse conditions such as overcharge and overdischarge, overcurrent and short circuit.
The 4-cell lithium battery charge protection module with a maximum current of 20A is suitable for 4-cell (4S) lithium batteries, which are commonly used in various applications including emergency power systems, electric tools, electric scooters and solar energy systems.
These modules are usually categorized based on the current rating and the number of battery cells they support. This model is capable of supporting a 4-cell battery with a current rating of 20A.
Specifications
Cell configuration: Supports 4 18650 size lithium-ion or lithium polymer battery cells in series (4S)
Operating voltage: 14.8V (Nominal voltage)
Full charge voltage: 16.8V (maximum voltage)
Maximum charge and discharge current: 20A
Dimensions: 60×34 mm
Application
The four-cell battery management module (BMS) with a capacity of 20A includes multiple protection features such as: preventing charging above 4.25V to 4.3V, discharging below 2.5V to 2.7V, overcurrent, short circuit and high temperature.
These features ensure that the battery life is extended and dangerous conditions such as fire and explosion are prevented by preventing overcharging and overdischarging.
Also, this module is used in quadcopters, drones, portable power banks, solar energy systems, emergency backup power, medical devices and ... due to its increased battery efficiency with optimal energy management.
BMS Soldering and Connection Instructions
Connecting Batteries:
B4: Connect to the positive pole of the battery.
B3: Connect to the connection point between battery 1 and battery 2.
B2: Connect to the connection point between battery 2 and battery 3.
B1: Connect to the connection point between battery 3 and battery 4.
B: Connect to the negative pole of the battery.
Load and Charger Connection:
B4+: Connect to the positive pole of the charge/discharge.
P-: Connect to the negative pole of the charge/discharge.
-
یاسر میرشاهی | 9 روز قبل این ماژول ها چه ۳،یا ۴ و..قابلیت شارژ هم دارن یا باید به یک شارژر متصل بشه؟؟؟ لطفا توضیح بدین
-
ادمین | 3 روز قبل سلام
خود ماژول شارژ و دشارژ می باشد
-
-
آقای صرامی | حدود 1 ماه قبل عرض سلام آیا توضیحات انگلیسی درست درج شده؟ به نظر برای 3s درج شده
-
ادمین | 29 روز قبل سلام ، بلی توضیحات مطابق با کارایی دستگاه درج شده است.
-
محمد پرهام ساجدی خوش | 25 روز قبل بله اما خود ماژول 4 سل هست توضیحات رو اصلاح کنید
-
ادمین | 22 روز قبل توضیحات کالا اصلاح شد .با تشکر از حسن توجه شما
-
-
-
-
علی عسگرپور | 4ماه قبل سلام ببخشید چرا قیمت این ماژول های BMS آبی رنگ اینقدر گرون تر از سبز رنگ ها هست؟
-
ادمین | 3ماه قبل سلام
به علت کیفیت و متریال استفاده شده تولید کننده می باشد
-
-
MAHAN MORADY | 4ماه قبل سلام وقت بخیر در سایت شارژر 14.8 موجود هست -
محمد حسین حیدری | 4ماه قبل سلام میشه از اداپتور 18 ولتی استفاده کرد؟؟
-
ادمین | 4ماه قبل سلام ولتاژ شارژ 14.8 می باشد .
-
