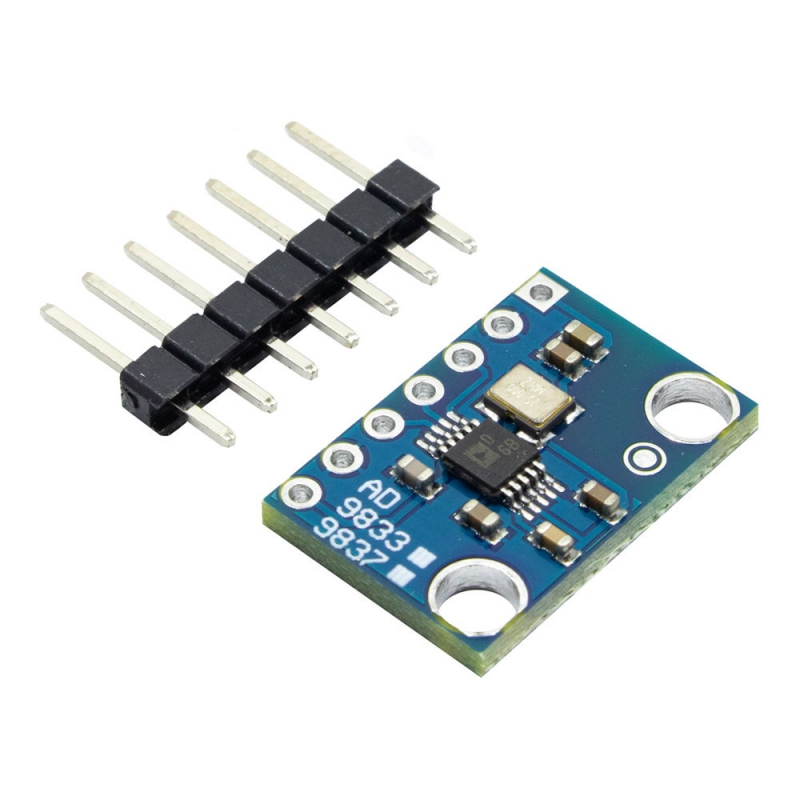

ماژول سیگنال ژنراتور AD9833

ماژول سیگنال ژنراتور AD9833 یک مولد سیگنال فرکانس بالا است که می‌تواند شکل‌موج‌های سینوسی، مربعی و مثلثی را با دقت و پایداری بالا تولید کند. این ماژول مبتنی بر تراشه AD9833 بوده و از طریق رابط SPI با میکروکنترلرها و بردهای توسعه مانند آردوینو ارتباط برقرار می‌کند. کاربرد اصلی این ماژول در تولید سیگنال‌های دقیق برای تست و اندازه‌گیری، پردازش سیگنال و سیستم‌های مخابراتی است.

مشخصات فنی:

• تراشه اصلی: AD9833

• ولتاژ کاری: 2.3 تا 5.5 ولت

• رابط ارتباطی: SPI

• فرکانس خروجی: تا 12.5 مگاهرتز

• شکل‌موج‌های تولیدی: سینوسی، مربعی و مثلثی

• دقت تنظیم فرکانس: رزولوشن 28 بیتی

• مصرف توان: پایین، مناسب برای سیستم‌های قابل‌حمل

کاربردها:

• تولید سیگنال برای تست و اندازه‌گیری در مدارات الکترونیکی
• شبیه‌سازی و پردازش سیگنال‌های آنالوگ
• کاربرد در سیستم‌های مخابراتی و رادیویی
• تولید سیگنال‌های آزمایشی در سنسورها و مدارات کنترلی
• استفاده در پروژه‌های تحقیقاتی و آموزشی

Specification

Digitally programmable frequency and phase
12.65 mW power consumption at 3 V
0 MHz to 12.5 MHz output frequency range
28-bit resolution: 0.1 Hz at 25 MHz reference clock
Sinusoidal, triangular, and square wave outputs
2.3 V to 5.5 V power supply
No external components required
3-wire SPI interface
Extended temperature range: ?40°C to +105°C
Power-down option
Update Rate: 25(max)
VOUT Maximum: 0.65V
VOUT Minimum: 38mV
VOUT Temperature Coefficient: 200°
Input High Voltage: 1.7-2.8V
Input Low Voltage: 0.5-0.7V
Input Current: 10A
Input Capacitance: 3pF
Operating temperature range is ?40°C to +105°C; typical specifications are at 25°C
Size: 17*12mm/0.66*0.47
