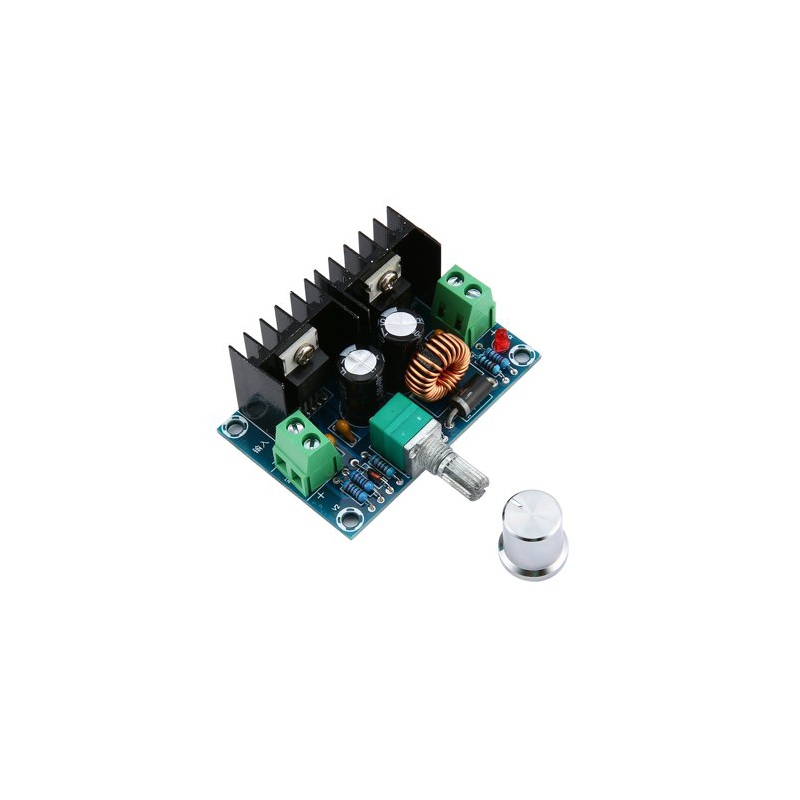

ماژول XL4016E1 یک رگولاتور کاهنده (Buck Converter) توان‌بالا است که برای کاهش ولتاژ ورودی DC و ارائه خروجی پایدار، قابل تنظیم و پرفورمنس بالا طراحی شده است. این ماژول با استفاده از تراشه XL4016 و دیود ریکتیفایر قدرت MBR10200 عملکرد بسیار مناسبی در جریان‌های بالا ارائه می‌دهد. وجود یک ولوم مقاومتی چندمنظوره امکان روشن/خاموش کردن خروجی و تنظیم دقیق ولتاژ را فراهم کرده است.
بهره‌گیری از دو هیت‌سینک آلومینیومی و سلف قدرت بزرگ، اتلاف حرارتی ماژول را در بارهای بالا کاهش داده و پایداری عملکرد را تضمین می‌کند. فرکانس سوئیچینگ 180kHz موجب کاهش اندازه سلف و خازن‌ها شده و راندمان آن نیز به 94 درصد می‌رسد. این ماژول دارای حفاظت اضافه‌جریان، اضافه‌دما و اتصال‌کوتاه است و گزینه‌ای مطمئن برای منابع تغذیه قابل تنظیم آزمایشگاهی، تغذیه موتورها و سیستم‌های رباتیک محسوب می‌شود.

مشخصات

• ابعاد: 61 × 41 × 27 میلی‌متر
• محدوده دمای کاری: 40- تا 85+ درجه سانتی‌گراد
• ولتاژ ورودی: 4 تا 40 ولت DC
• ولتاژ خروجی: 1.25 تا 36 ولت DC
• حداکثر جریان خروجی: 8 آمپر (توصیه‌شده برای کارکرد مداوم: ≤ 5 آمپر با خنک‌کاری مناسب)
• حداکثر توان خروجی: 200 وات
• بهره‌وری تبدیل: 94 درصد
• فرکانس سوئیچینگ: 180kHz
• نوع کنترل: ولوم قابل تنظیم + عملکرد ON/OFF
• حفاظت‌ها: اضافه‌جریان، اضافه‌حرارت، اتصال‌کوتاه
• نوع ترمینال‌ها: ورودی و خروجی پیچی (Green Terminal Block)

کاربردهای رایج

این ماژول برای پروژه‌هایی که نیاز به تأمین ولتاژ پایین‌تر از منبع ورودی با جریان بالا دارند، گزینه‌ای پایدار و ایده‌آل است. قابلیت تنظیم دستی، توان بالا و وجود هیت‌سینک باعث شده که در کاربردهای صنعتی، آزمایشگاهی و سیستم‌های قدرت انتخاب مناسبی باشد.

•  منابع تغذیه قابل تنظیم DC
•  تغذیه موتورها و درایورهای قدرت
•  سیستم‌های رباتیک و کنترل حرکت
•  کاهش ولتاژ برای تجهیزات خودرویی
•  پروژه‌های الکترونیک قدرت و آزمایشگاهی
•  شارژرهای باتری با تنظیم ولتاژ دستی
•  سیستم‌های LED توان‌بالا
•  تجهیزات صوتی، تقویت‌کننده‌ها و آمپلی‌فایرهای خودرو
•  کاربردهای نیازمند رگولاسیون دقیق ولتاژ در بارهای سنگین
•  توسعه و تست مدارها در آزمایشگاه‌های آموزشی

Introduction

1Pcs XH-M401 DC-DC Buck Module XL4016E1 High-Power DC Voltage Regulator 8A With Regulator
This product uses XL4016 switch regulator chip, with MBR10200 dual rectifier, the input up to 40V, the output 1.25-36V continuously adjustable
It can be adjusted or turned off by the knob, more convenient to operate
Output current up to 8A. Using when Use fan ! Long-term work recommended within 5A!
With multiple protection: over-current protection, over-temperature protection and short circuit protection, etc., more safe to use.

Specification

Product Name: DC voltage regulator
Regulating mode: PWM modulation
Input voltage: DC4-40V
Output range: DC1.25-36V
Current: 8A
Power: 200W
Conversion efficiency: 94%
Switching frequency: 180KHz
Dimensions: 61 * 41 * 27mm
