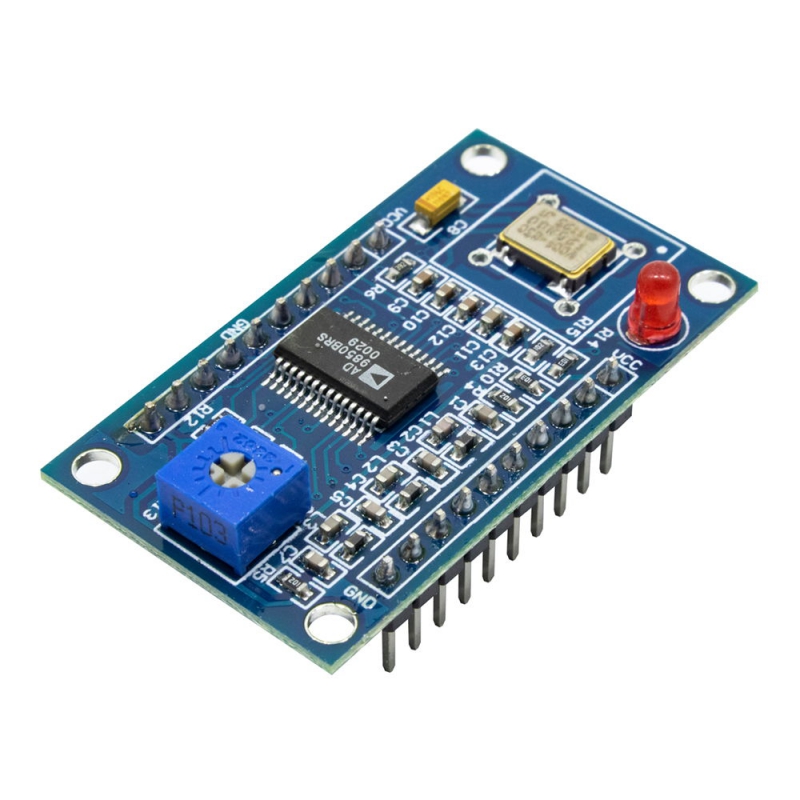

ماژول سیگنال ژنراتور AD9850
zoom_out_map
chevron_left chevron_right

ماژول سیگنال ژنراتور AD9850

3011007023
(4.2/15)

سیگنال ژنراتور با قابلیت تولید موج سینوسی / مربعی / مثلثی تا فرکانس 40 مگاهرتز قابل برنامه ریزی

9,290,000‎ ریال (با مالیات) 9,290,000‎ ریال (بدون مالیات)

این ماژول یک مولد سیگنال قابل تنظیم و برنامه ریزی می باشد که درای دو خروجی پالس مربعی و دو خروجی موج سینوسی است.این ماژول دارای یک درگاه 8 بیتی دیجیتال و یک درگاه ارتباط سریال جهت ارتباط با میکروکنترلر ها یا کامپیوترها می باشد. همچنین یک پتانسیومتر جهت تنظیم Duty cycle
تنها با چهار سیم می توانید این ماژول را به بردهای آردوینو متصل کنید.


ویژگی ها

  • پروتکل های ارتباطی: سریال و پارالل
  • ولتاژ کاری: 3.3v و 5.5v
  • تولید پالس مربعی و موج سینوسی صاف از 0 تا 40 مگاهرتز
  • قابل اتصال به بردهای آردوینو
  • دو خروجی پالس مربعی و دو خروجی موج سینوسی
  • دارای کریستال داخلی 125 مگاهرتزی


کاربردها

  • سیگنال ژنراتورهای آزمایشگاهی
  • اسیلاتورهای دستگاه های مخابراتی

Specification

Module can output sine and square wave, two sine and two square wave output.
AD9850: 0-40MHz
AD9851: 0-70MHz
After the 20-30MHz frequency harmonics increases, the waveform will become unclean.
Square wave: 0-1MHz
The use of 70MHz low-pass filter, so that the waveform better than SN
 Pin (PIN12) leads generated DA benchmark, easy to do the output waveform amplitude adjustment application.
 Reference input voltage comparator is generated by a variable resistor, adjust the resistance can get different duty cycle square wave
 AD9850 module uses the 125MHz active crystal, AD9851 module using the active crystal 30MHZ
10 کالای مشابه
امتیاز شما
  • بیژن بیات | حدود 1 سال قبل
    میتونیم به این ژنراتور انتن وصل کنیم و ردیاب فرکانسی بسازیم؟
    اگر میشود، چه ماژول هایی باید در کنار این استفاده کرد؟
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | حدود 1 سال قبل
      سلام ، برای کاربرد مورد نظر تست نشده است می توانید از گوگل کمک بگیرید.
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • بیژن بیات | حدود 1 سال قبل
    سلام، ایا میشه با استفاده از ماژول های دیگر یا به تنهایی همین ماژول،
    فرکانس های تولیدی رو حدودا سیصد تا چهارصد متر ارسال کرد؟ برای ساخت ردیاب فرکانسی
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | حدود 1 سال قبل
      سلام ، برای این منظور تست نشده است .
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • پدرام شهیدی | بیش از 3 سال قبل
    سلام کی موجود خواهد شد ؟
    پاسخ | گزارش
    0 thumb_down
    1 thumb_up
    • ادمین | بیش از 3 سال قبل
      سلام این کالا در حال تامین موجودی بوده و به زودی موجود خواهد شد. متاسفانه با توجه به شرایط ترخیص کالا و مشکلات تامین موجودی کالا، اعلام زمان مشخض برای تامین کالا ممکن نمی باشد. با استفاده از گزینه "موجود شد به من خبر بده" میتوانید بوسیله ایمیل، از تجدید موجودی این کالا مطلع شوید.
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
    • بخش فروش ( پاسخ به : پدرام شهیدی ) | حدود 1 سال قبل
      سلام خدمت دوستان عزیزی که منتظر این کالا بودند. این کالا در مورخ 1401/12/20 مجددا تامین موجودی گردید.
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • محسن فرهادی | بیش از 4 سال قبل
    سلام
    من این ماژول را سه سال قبل گرفته بودم و چند باری امتحان کردم اصلا پایداری مناسبی نداشت، به شدت نویز می گرفت و از جات تکون میخوردی قطع یا وصل میشد. سیگنالش خود بخود قطع و وصل میشد. پتانسیومتر هیچ کاری انجام نمی داد و موج مربعی یکیش هر از گاهی بود یکیش اصلا نبود و خلاصه ازش نا امید شده بودم.
    تا اینکه امروز دوباره سراغش رفتم و با استفاده از شماتیک این دستگاه که در اینترنت هست و با بررسی مسیر مربوط به پتانسیومتر دیدم که اصلا پایه 15 آی سی اصلا به pcb لحیم نشده. ظاهرش طوری بود که انگار لحیم شده اما با مولتی متر گرفتم دیدم اصلا اتصال نداره. بعدش دیدم که ای دل غافل کلی از قطعات لحیم سردی دارن و اصلا انگار این ماژول درست حسابی مونتاژ نشده. نشستم با حوصله تمامی قطعات رو مجددا درست حسابی لحیم کاری کردم و بعد شستشو تازه ماژول زنده شد! پایه های سینوسی با اختلاف فاز 180 درجه خیلی دقیق و عالی کار می کنن. پایه های موج مستطیلی هم not همدیگه هستن و از همه مهمتر پتانسیومتر هم میتونه دیوتی سایکل رو از 10 تا 90 درصد تغییر بده. خلاصه ماژول با قدرت هر چه تمامتر به زندگی برگشته و داره عالی کار میکنه ????
    پاسخ | گزارش
    0 thumb_down
    6 thumb_up
  • حمید رویین | بیش از 4 سال قبل
    سلام با این میشه دستگاه دورکننده حشرات ساخت با استفاده از سنسور آلتراسونیک؟
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | بیش از 4 سال قبل
      سلام، این ماژول ارتباطی با کاربرد مورد نظر نداشته و باید از فرستنده آلتراسونیک استفاده نمایید.
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
