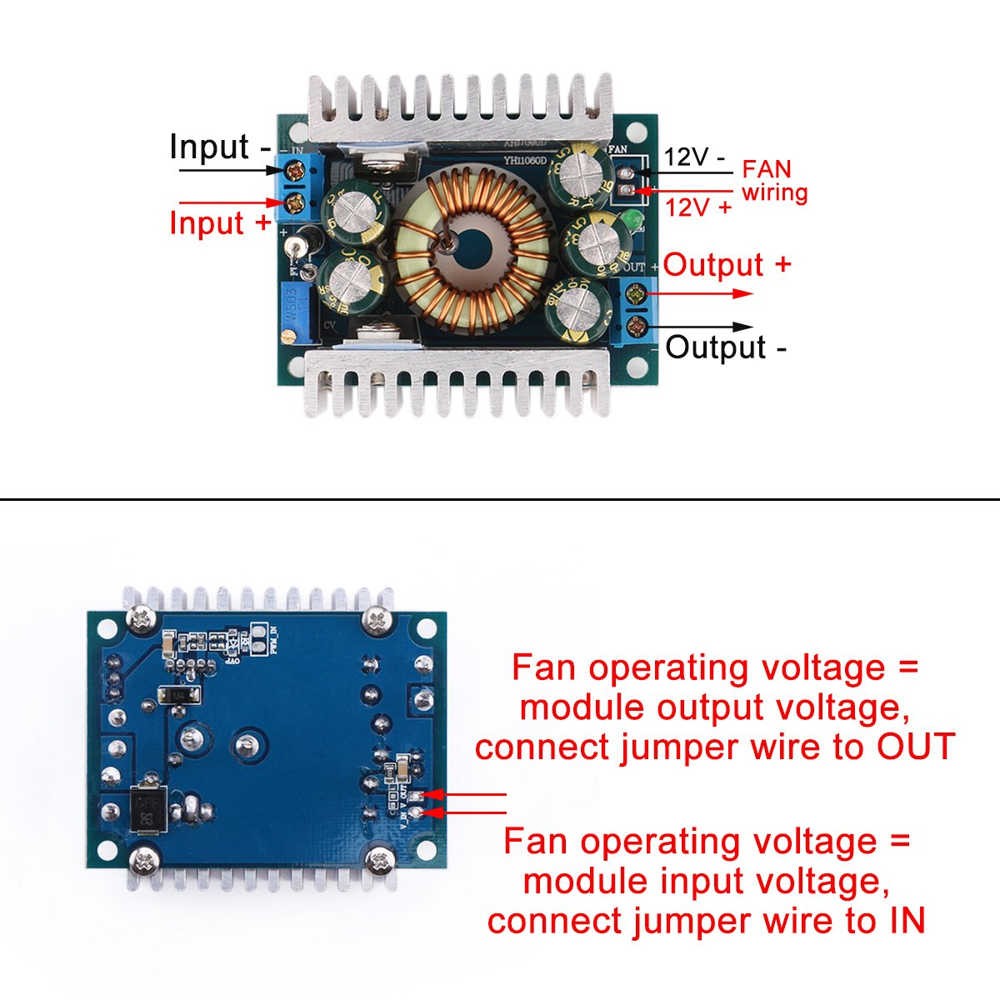

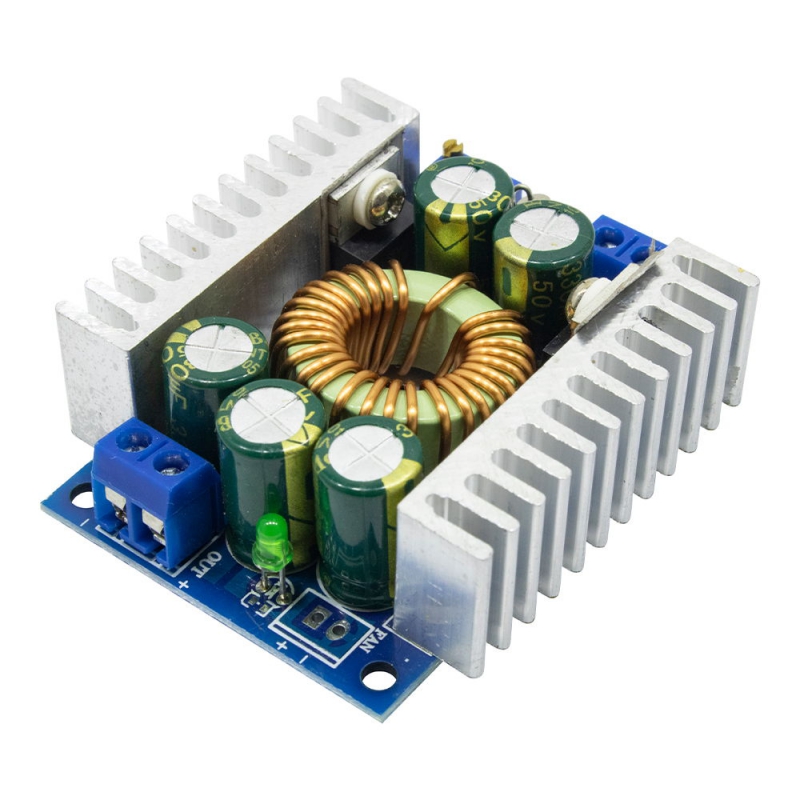

این ماژول مبدل ولتاژ از توپولوژی کاهنده یا Buck استفاده می‌کند و زمانی کاربرد دارد که ولتاژ منبع DC از ولتاژ موردنیاز مصرف‌کننده بیشتر باشد. ولتاژ خروجی به کمک پتانسیومتر روی برد قابل تنظیم است و ورودی و خروجی نیز از طریق ترمینال‌های پیچی در دسترس قرار دارند؛ بنابراین برای اتصال سیم‌ها به لحیم‌کاری مستقیم روی برد نیاز نیست.وجود سلف حلقوی بزرگ، خازن‌های الکترولیتی و هیت‌سینک‌های آلومینیومی نشان‌دهنده طراحی ماژول برای توان‌های بالاتر نسبت به مبدل‌های کوچک متداول است. حداکثر جریان خروجی اعلام‌شده 12A است، اما دستیابی به جریان و توان بالا به اختلاف ولتاژ ورودی و خروجی، شرایط تهویه، دمای محیط و خنک‌کاری مناسب وابسته است.این ماژول همچنین دارای حفاظت اتصال کوتاه با محدودسازی جریان و حفاظت حرارتی اعلام‌شده است. روی برد محل اتصال فن نیز در نظر گرفته شده که امکان تغذیه فن از ورودی یا خروجی ماژول را فراهم می‌کند.

مشخصات:

• نوع: ماژول مبدل ولتاژ DC-DC کاهنده Buck
• ساختار تبدیل: سوئیچینگ غیرایزوله
• ولتاژ ورودی: 4.5V تا 30V DC
• حداکثر ولتاژ ورودی مجاز: 30V DC
• ولتاژ خروجی: 1.25V تا 28V DC قابل تنظیم
• حداکثر جریان خروجی اعلام‌شده: 12A
• توان خروجی اعلام‌شده: 100W
• توان اعلام‌شده با تقویت خنک‌کاری: تا 200W
• فرکانس سوئیچینگ: 300kHz
• راندمان تبدیل اعلام‌شده: تا 95%
• محدوده دمای کاری اعلام‌شده: ‎-40°C تا +85°C
• حفاظت اتصال کوتاه: دارد
• محدودسازی جریان در اتصال کوتاه: حدود 14A
• حفاظت افزایش دما: دارد، با قطع خروجی در دمای بالا
• حفاظت معکوس شدن پلاریته ورودی: ندارد
• تنظیم ولتاژ خروجی: پیوسته با پتانسیومتر روی برد
• اتصال ورودی و خروجی: ترمینال پیچی
• تعداد سوراخ نصب: 4 عدد
• قطر پیچ نصب پیشنهادی: 3mm
• ابعاد ماژول: 60×51×22mm

ویژگی ها:

• تنظیم پیوسته ولتاژ خروجی برای سازگاری با مصرف‌کننده‌های مختلف
• استفاده از ترمینال پیچی برای اتصال سریع سیم‌های ورودی و خروجی
• مجهز به هیت‌سینک‌های آلومینیومی برای دفع بهتر حرارت
• دارای حفاظت حرارتی برای کاهش احتمال آسیب در دمای بالا
• دارای محدودسازی جریان هنگام اتصال کوتاه
• مناسب برای ساخت منابع تغذیه DC قابل تنظیم
• امکان اتصال فن کمکی برای بهبود دفع حرارت
• مناسب برای تبدیل ولتاژ در سیستم‌های باتری و منابع DC

کاربردها:

این ماژول مبدل ولتاژ برای کاهش و تثبیت ولتاژ DC در پروژه‌هایی مناسب است که منبع تغذیه ولتاژی بالاتر از مصرف‌کننده دارد. امکان تنظیم خروجی باعث می‌شود بتوان از یک منبع ثابت برای تغذیه مدارهای مختلف استفاده کرد. در کاربردهای با جریان زیاد باید به خنک‌کاری، ضخامت سیم‌ها و ظرفیت واقعی منبع ورودی توجه شود.

• ساخت منبع تغذیه DC قابل تنظیم
• تبدیل 12V به 5V
• تبدیل 12V به 3.3V
• تبدیل 24V به 12V
• تبدیل 24V به 5V
• تغذیه مدارهای LED با ولتاژ مناسب
• کاهش ولتاژ باتری در پروژه‌های الکترونیکی
• تغذیه تجهیزات DC در سیستم‌های خودرو و رباتیک
