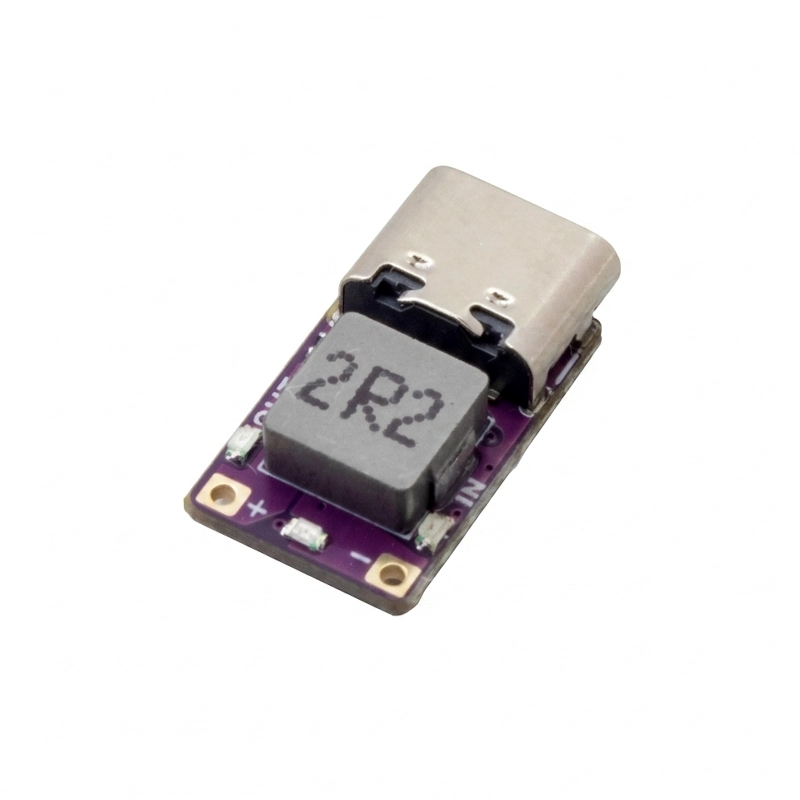

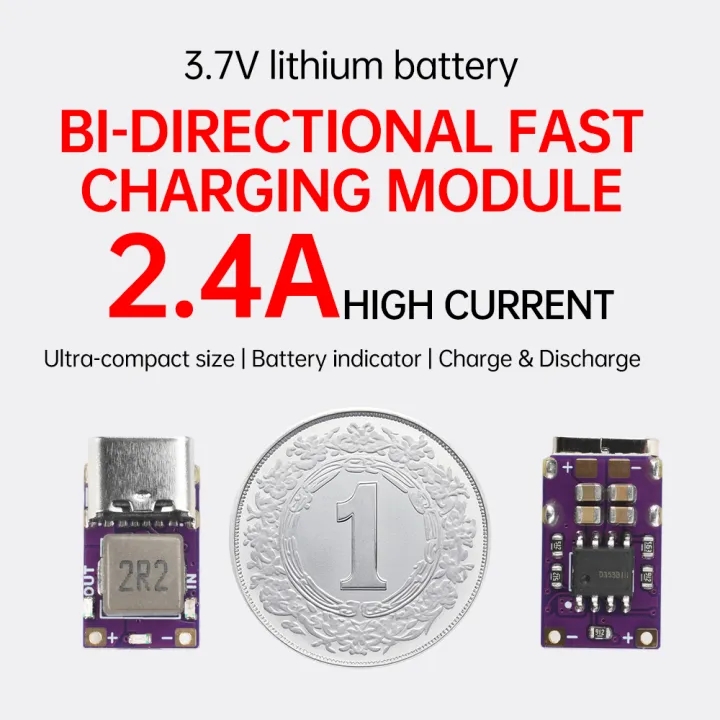

این ماژول برای مدیریت شارژ و تأمین خروجی از باتری لیتیوم‌یون یا لیتیوم‌پلیمر تک‌سل است و به‌خصوص برای ساخت پاوربانک و منابع تغذیه قابل حمل کاربرد دارد. باتری با ولتاژ نامی 3.7V به ماژول متصل می‌شود و مدار علاوه بر مدیریت شارژ، ولتاژ باتری را برای تغذیه تجهیزات USB به 5V افزایش می‌دهد.درگاه Type-C روی برد برای انتقال توان در نظر گرفته شده و قابلیت شارژ و دشارژ از طریق این رابط، نیاز به کانکتورهای جداگانه را کاهش می‌دهد. جریان 2.4A اعلام‌شده برای این ماژول امکان استفاده با بارهایی با مصرف نسبتاً بالا را فراهم می‌کند؛ البته جریان قابل دستیابی در عمل به باتری، منبع ورودی، کابل، شرایط حرارتی و کیفیت اتصالات وابسته است.

مشخصات فنی

• نوع: ماژول شارژ و دشارژ باتری لیتیومی
• ساختار: شارژ و دشارژ دوطرفه
• نوع باتری قابل استفاده: باتری لیتیومی تک‌سل
• ولتاژ نامی باتری: 3.7V
• ولتاژ شارژ کامل باتری: 4.2V
• ولتاژ ورودی شارژ: 5V DC
• ولتاژ خروجی: 5V DC
• حداکثر جریان اعلام‌شده: 2.4A

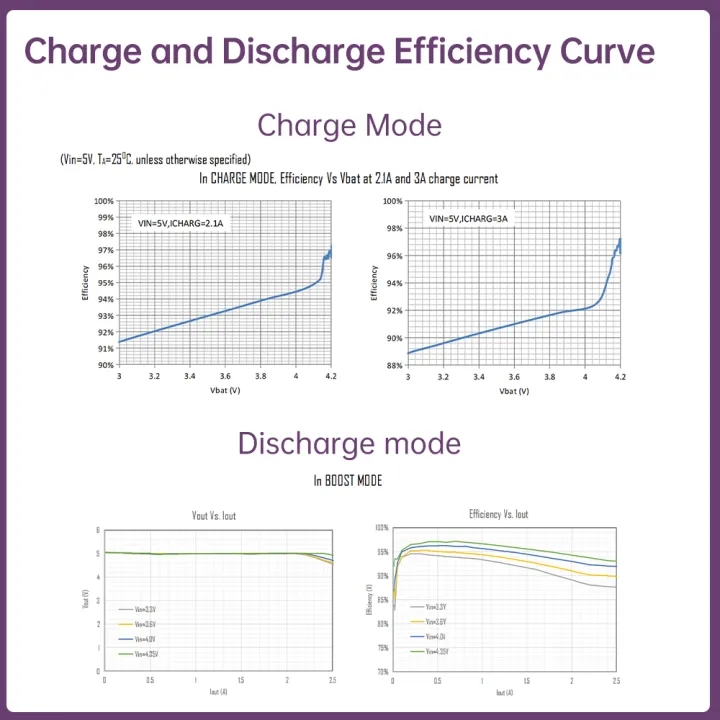

• حداکثر راندمان تبدیل انرژی اعلام‌شده: 96%
• حالت شارژ: تبدیل کاهنده ولتاژ Buck
• حالت دشارژ: تبدیل افزاینده ولتاژ Boost
• رابط ورودی/خروجی: USB Type-C
• نشانگر ورودی: LED
• نشانگر خروجی: LED
• نشانگر سطح باتری: LED چهارمرحله‌ای
• حفاظت اتصال کوتاه: در خروجی
• حفاظت معکوس شدن باتری: ندارد
• ابعاد: 17.5*10.5*5.5 میلی متر

پین‌ها و اتصالات

• پد + باتری: اتصال قطب مثبت باتری لیتیومی تک‌سل
• پد - باتری: اتصال قطب منفی باتری لیتیومی تک‌سل
• USB Type-C: ورودی 5V برای شارژ باتری و خروجی 5V در حالت دشارژ

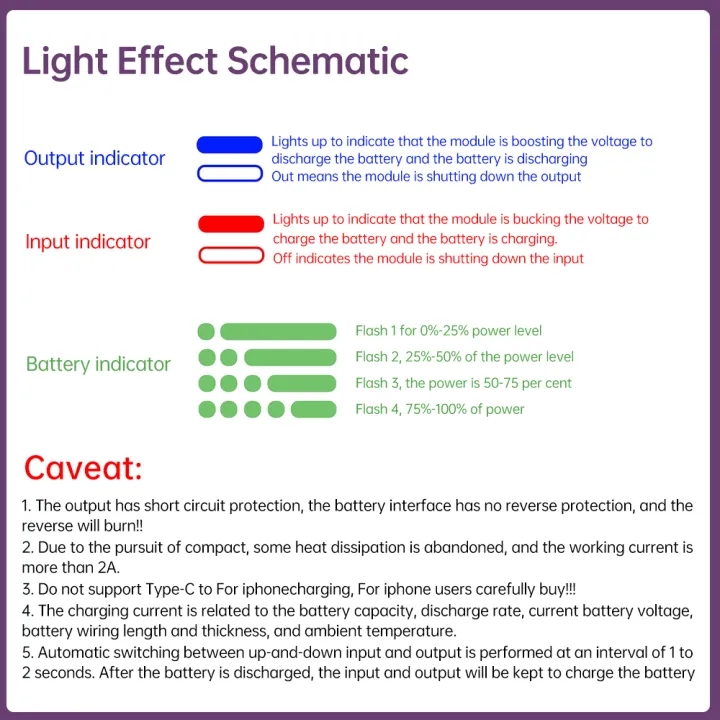

نشانگرهای LED

• نشانگر Output روشن: ماژول در حالت Boost قرار دارد و باتری در حال دشارژ برای تأمین خروجی است.
• نشانگر Output خاموش: خروجی ماژول غیرفعال است.
• نشانگر Input روشن: ماژول در حالت شارژ باتری قرار دارد.
• نشانگر Input خاموش: ورودی شارژ غیرفعال است.
• 1 نشانگر سطح باتری: محدوده تقریبی 0 تا 25%
• 2 نشانگر سطح باتری: محدوده تقریبی 25 تا 50%
• 3 نشانگر سطح باتری: محدوده تقریبی 50 تا 75%
• 4 نشانگر سطح باتری: محدوده تقریبی 75 تا 100%

ویژگی‌ها

• ترکیب شارژر باتری و مبدل 5V در یک برد کوچک
• قابلیت استفاده از Type-C برای ورودی و خروجی توان
• تغییر خودکار بین حالت شارژ و دشارژ
• نمایش تقریبی میزان شارژ باتری بدون نیاز به نمایشگر جداگانه
• دارای LED مستقل برای مشخص کردن وضعیت ورودی و خروجی
• راندمان تبدیل انرژی اعلام‌شده تا 96%
• دارای حفاظت اتصال کوتاه در سمت خروجی
• ابعاد بسیار کوچک برای نصب در تجهیزات قابل حمل
• قابل استفاده برای ساخت منبع تغذیه 5V با باتری تک‌سل

کاربردها

این ماژول برای تجهیزاتی طراحی شده است که با یک باتری لیتیومی تک‌سل کار می‌کنند و علاوه بر شارژ باتری به خروجی 5V نیاز دارند. ترکیب شارژ، افزایش ولتاژ و نشانگر باتری روی یک برد کوچک باعث می‌شود برای ساخت منابع تغذیه قابل حمل و پروژه‌هایی که فضای محدودی در اختیار دارند کاربردی باشد.

• ساخت پاوربانک کوچک
• ساخت منبع تغذیه قابل حمل 5V
• استفاده با باتری لیتیوم‌یون تک‌سل
• استفاده با سلول 18650 مناسب
• پروژه‌های الکترونیکی قابل حمل
• تأمین خروجی 5V از باتری 3.7V
• تجهیزات DIY باتری‌خور
• افزودن باتری پشتیبان به مدارهای 5V
