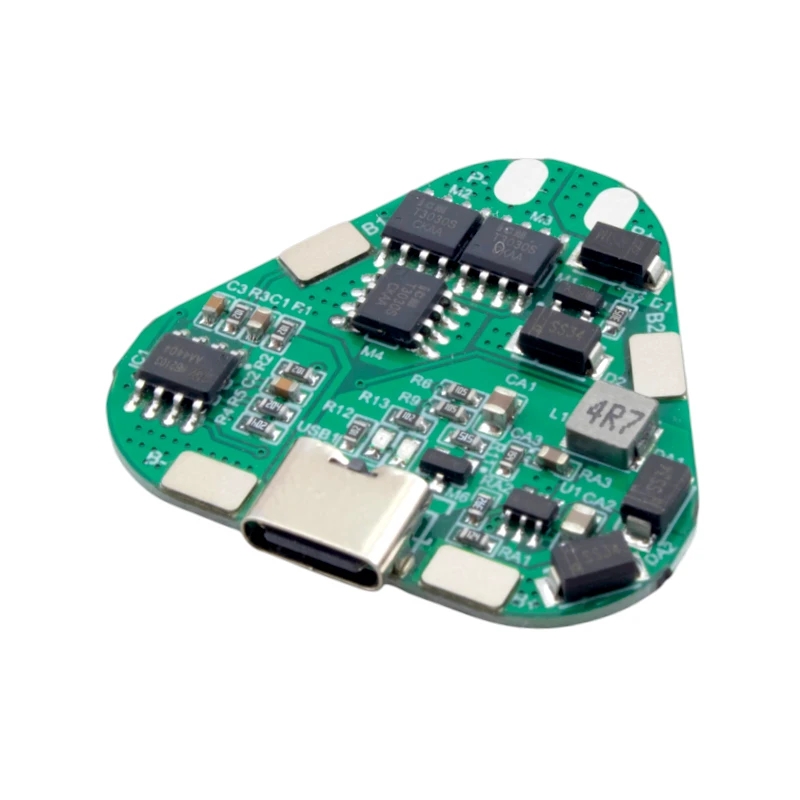

این ماژول مدیریت باتری برای پک‌های لیتیومی 3S طراحی شده است؛ یعنی 3 سلول لیتیوم یون یا لیتیوم پلیمر به‌صورت سری به آن متصل می‌شوند. ولتاژ نامی چنین پکی حدود 11.1V است و هر سلول در حالت شارژ کامل به 4.2V می‌رسد که در مجموع ولتاژ پک را به 12.6V می‌رساند.وجود کانکتور USB Type-C روی برد امکان اتصال ورودی شارژ از طریق این رابط را فراهم می‌کند. با این حال، وجود Type-C به‌تنهایی به معنی پشتیبانی از USB Power Delivery یا سایر پروتکل‌های شارژ سریع نیست و منبع ورودی باید با مشخصات واقعی برد سازگار باشد.جریان 20A برای این ماژول اعلام شده است، اما جریان قابل استفاده در عمل به طراحی برد، MOSFETها، اتصالات، سیم‌کشی، دمای کاری و شرایط خنک‌کاری وابسته است.

این ماژول برای ساخت پک باتری در پروژه‌هایی مانند اسپیکر شارژی، ربات، سیستم روشنایی قابل حمل و سایر تجهیزات باتری‌خور مناسب است.

مشخصات فنی

• نوع: ماژول مدیریت شارژ و دشارژ باتری لیتیومی BMS
• تعداد سلول: 3S
• آرایش سلول‌ها: 3 سلول سری
• نوع باتری: لیتیومی
• ولتاژ ورودی : USB 5V
• ولتاژ نامی پک لیتیوم یون: 11.1V
• ولتاژ شارژ کامل پک: 12.6V
• حداکثر جریان دشارژ : 20A
• کانکتور ورودی: USB Type-C

ویژگی‌ها

• مدیریت پک باتری متشکل از 3 سلول سری
• امکان دسترسی به نقاط اتصال هر سلول برای پایش پک
• مناسب برای ساخت پک‌های باتری 11.1V
• مجهز به کانکتور USB Type-C برای اتصال ورودی
• قابل استفاده در پروژه‌های قابل حمل با مصرف جریان نسبتاً بالا
• کاهش پیچیدگی سیم‌کشی بخش مدیریت باتری

پین‌ها و اتصالات

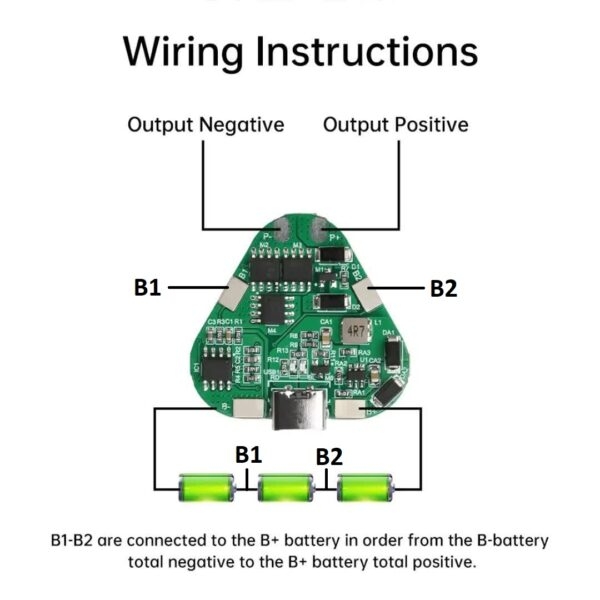

• B-: اتصال به منفی کل پک و منفی سلول اول
• B1: اتصال نقطه میانی بین سلول اول و دوم
• B2: اتصال نقطه میانی بین سلول دوم و سوم
• B+: اتصال به مثبت کل پک و مثبت سلول سوم
• USB Type-C: ورودی شارژ ماژول

کاربردها

این ماژول برای ساخت یا تعمیر پک‌های باتری لیتیومی 3S در تجهیزات الکترونیکی قابل حمل کاربرد دارد. سه سلول سازگار به‌صورت سری به برد متصل می‌شوند و مجموعه می‌تواند برای تأمین انرژی تجهیزات متناسب با محدوده ولتاژ پک 3S مورد استفاده قرار گیرد. ظرفیت، نرخ دشارژ و وضعیت سلول‌ها باید متناسب با جریان مصرفی انتخاب شود.

• ساخت پک باتری لیتیومی 3S
• پک باتری سلول‌های 18650
• اسپیکرهای شارژی
• سیستم‌های روشنایی قابل حمل
• ربات‌ها و ماشین‌های کنترلی
• پروژه‌های الکترونیکی باتری‌خور
• تعمیر و بازسازی پک‌های باتری سازگار
