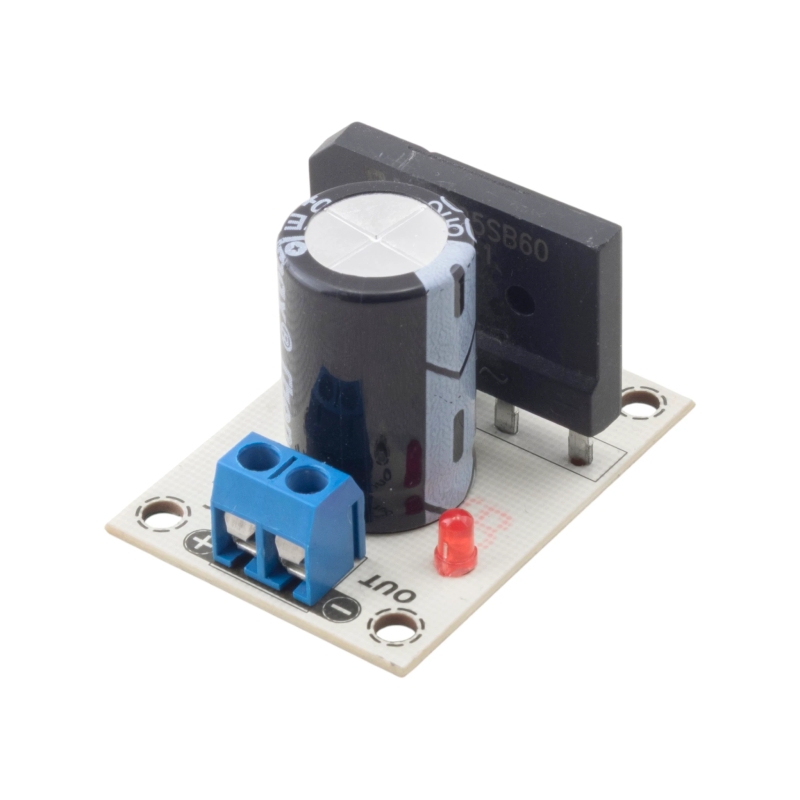

ماژول یکسو کننده AC به DC و فیلتر منبع تغذیه، راهکاری ساده و آماده برای تبدیل ولتاژ متناوب (AC) به ولتاژ مستقیم (DC) است. این ماژول علاوه بر عمل یکسو‌سازی، با بهره‌گیری از خازن فیلتر با ظرفیت بالا، ریپل ولتاژ خروجی را کاهش داده و خروجی نرم‌تر و تمیزتری نسبت به مدارهای یکسوکننده معمولی ارائه می‌دهد.
به‌کارگیری پل دیود باکیفیت موجب شده این ماژول برای عبور جریان‌های بالا و استفاده مداوم، عملکرد قابل اعتماد و پایداری مناسبی داشته باشد. همچنین وجود ترمینال‌های ورودی و خروجی پیچی، سیم‌کشی را ساده کرده و LED روی برد نیز وضعیت وجود ولتاژ خروجی DC را نمایش می‌دهد.
این ماژول گزینه‌ای مناسب برای ساخت منابع تغذیه خطی، تعمیر تجهیزات الکترونیکی، پروژه‌های آموزشی، نمونه‌سازی و بسیاری از کاربردهایی است که به یک مدار یکسوکننده و فیلتر آماده نیاز دارند.
توجه داشته باشید این برد تنها وظیفه یکسو‌سازی و فیلتر اولیه ولتاژ را بر عهده دارد و مدار تثبیت‌کننده (Regulator) یا کنترل ولتاژ روی آن وجود ندارد؛ بنابراین مقدار ولتاژ خروجی به ولتاژ ورودی و شرایط بار بستگی خواهد داشت.
این ماژول قابلیت دریافت 5VAC تا 50VAC در ورودی را دارد و آن را به ولتاژ DC تبدیل می‌کند. به لطف استفاده از پل دیود باکیفیت و مدار فیلتر، خروجی DC صاف‌تر و با ریپل کمتر در اختیار خواهید داشت. برای جلوگیری از آسیب به ماژول، از اعمال ولتاژ ورودی بیش از 50VAC خودداری کنید.

چرا این کالا؟
اگر قصد ساخت یا تعمیر منبع تغذیه را دارید و نمی‌خواهید مدار یکسوکننده و فیلتر را از ابتدا طراحی کنید، این ماژول می‌تواند زمان مونتاژ را کاهش داده و خروجی تمیزتری نسبت به یک رکتیفایر بدون فیلتر در اختیار شما قرار دهد. کیفیت مناسب قطعات استفاده‌شده نیز آن را برای استفاده در پروژه‌های مختلف به گزینه‌ای قابل اعتماد تبدیل کرده است.

• تبدیل ولتاژ AC به DC
• مجهز به پل دیود باکیفیت
• استفاده از خازن فیلتر با ظرفیت بالا برای کاهش ریپل خروجی
• ارائه خروجی DC با نویز کمتر و کیفیت بهتر
• دارای LED نمایش وجود ولتاژ خروجی
• دارای ترمینال پیچی ورودی AC
• دارای ترمینال پیچی خروجی DC
• مناسب برای ساخت انواع منابع تغذیه
• نصب و سیم‌کشی آسان
• ابعاد مناسب برای استفاده در پروژه‌های مختلف

• مدل: ماژول رکتیفایر و فیلتر AC به DC
• نوع محصول: ماژول یکسو کننده و فیلتر منبع تغذیه
• پل دیود: D25SB60
• حداکثر جریان پل دیود: 25A
• حداکثر ولتاژ پل دیود: 600V
• خازن فیلتر: 2200µF / 50V
• ولتاژ خازن: 50V
• ورودی: AC
• خروجی: DC
• نشانگر: LED نمایش وجود ولتاژ خروجی
• کانکتورها: ترمینال پیچی ورودی و خروجی
• سایر مشخصات: دارای مدار فیلتر جهت کاهش ریپل ولتاژ خروجی

این ماژول برای مهندسان الکترونیک، تعمیرکاران، دانشجویان، سازندگان تجهیزات صنعتی، علاقه‌مندان به پروژه‌های DIY و توسعه‌دهندگان منابع تغذیه مناسب است. اگر در پروژه خود به تبدیل ولتاژ AC به DC نیاز دارید و در عین حال می‌خواهید خروجی نسبت به مدارهای یکسوکننده ساده، ریپل کمتری داشته باشد، این برد می‌تواند انتخاب مناسبی باشد. استفاده از برد آماده علاوه بر کاهش زمان مونتاژ، احتمال بروز خطا در طراحی و سیم‌کشی را نیز کاهش می‌دهد و امکان استفاده سریع در انواع پروژه‌ها را فراهم می‌کند.

کاربردهای واقعی

• ساخت منابع تغذیه خطی
• تبدیل خروجی ترانس AC به DC
• تعمیر منابع تغذیه
• تغذیه مدارهای الکترونیکی
• استفاده در تابلوهای برق و کنترل

پروژه‌های پیشنهادی

• منبع تغذیه آزمایشگاهی
• منبع تغذیه آمپلی‌فایر صوتی
• منبع تغذیه پروژه‌های رباتیک
• تغذیه بردهای کنترلی
• سیستم‌های اتوماسیون

• این ماژول رگولاتور ولتاژ ندارد و فقط عملیات یکسو‌سازی و فیلتر را انجام می‌دهد.
• مقدار ولتاژ خروجی به ولتاژ AC ورودی وابسته است.
• هنگام انتخاب ولتاژ ورودی، محدودیت ولتاژ قطعات روی برد را در نظر بگیرید.
• برای جریان‌های بالا، تهویه مناسب و مدیریت حرارتی توصیه می‌شود.
• پلاریته خروجی DC را هنگام اتصال بار رعایت کنید.

• آیا این ماژول ولتاژ AC را به DC تبدیل می‌کند؟
  بله، ورودی AC دریافت کرده و خروجی DC ارائه می‌دهد.
• آیا خروجی این ماژول تثبیت‌شده (Regulated) است؟
  خیر، این برد فقط عملیات یکسو‌سازی و فیلتر را انجام می‌دهد.
• LED روی برد چه کاربردی دارد؟
  وجود ولتاژ در خروجی DC را نمایش می‌دهد.
• آیا برای ساخت منبع تغذیه مناسب است؟
  بله، برای ساخت انواع منابع تغذیه و پروژه‌های الکترونیکی کاربرد دارد.
• آیا سیم‌کشی آن آسان است؟
  بله، ورودی و خروجی از طریق ترمینال‌های پیچی انجام می‌شود.
• آیا برای پروژه‌های DIY مناسب است؟
  بله، نصب آسان و آماده بودن مدار، آن را برای پروژه‌های DIY و آموزشی مناسب کرده است.
