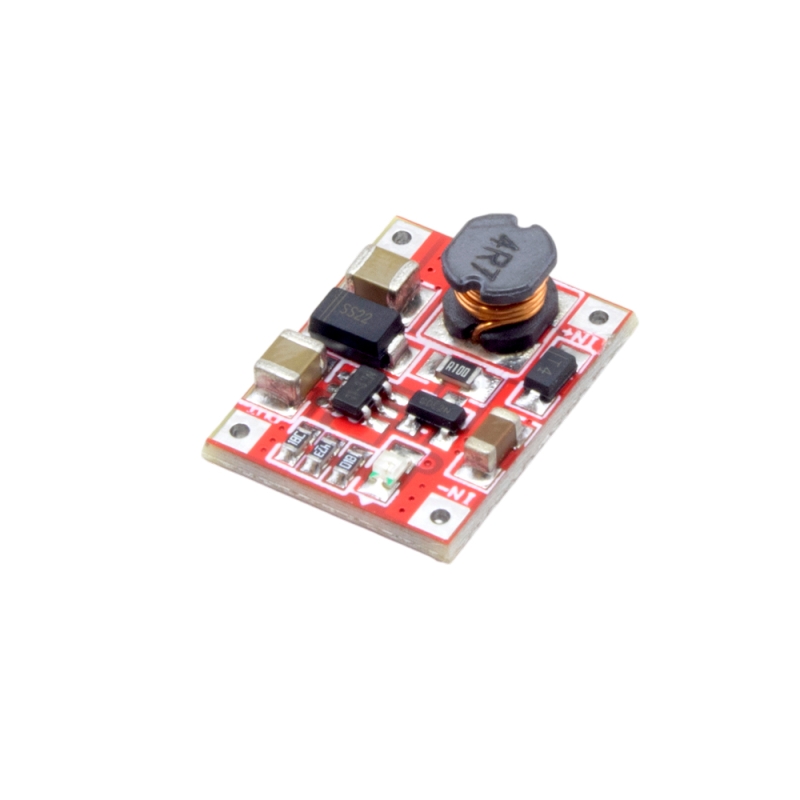

ماژول RT9266 یک مبدل DC-DC افزاینده (BOOST) غیرایزوله است که برای استفاده با باتری‌های تک‌سل لیتیومی 3.7V طراحی شده و می‌تواند حتی از ولتاژهای پایین‌تر (حدود 1V تا 1.5V) ولتاژ خروجی 5V پایدار فراهم کند. این ویژگی باعث می‌شود در پروژه‌هایی که افت ولتاژ باتری اهمیت دارد، عملکرد قابل اطمینانی داشته باشد.این ماژول با راندمان بالا (تا حدود 96%)، ریپل خروجی کم و مصرف جریان بسیار پایین در حالت بی‌باری، گزینه‌ای ایده‌آل برای منابع تغذیه قابل‌حمل، تجهیزات USB، بردهای توسعه و ماژول‌های الکترونیکی حساس محسوب می‌شود. طراحی فشرده و SMD آن، استفاده در فضاهای محدود را نیز ممکن کرده است.

مشخصات

• نوع ماژول: مبدل افزاینده ولتاژ (BOOST) غیر ایزوله
• آی‌سی اصلی: RT9266
• ولتاژ ورودی: 1V تا 5V (مناسب تک‌سل لیتیوم 3.7V)
• ولتاژ خروجی: 5.1V تا 5.2V
• جریان خروجی:
  • • تا 1A به‌صورت پایدار
    • حداکثر حدود 1.5A (بسته به شرایط ورودی)
• راندمان تبدیل: تا 96%
• فرکانس سوئیچینگ: حدود 500kHz
• ریپل خروجی: حداکثر 30mV
• جریان مصرفی بی‌باری: حدود 130µA
• دقت تنظیم ولتاژ: ±0.5%
• دقت تنظیم بار: ±1%
• دمای کاری: -40 تا +85 درجه سانتی‌گراد
• پایه‌ها: IN+ ، IN- ، OUT+ ، OUT-
• نشانگر LED: دارد (نمایش وضعیت ولتاژ ورودی)
• ابعاد:  19*14 میلی متر

ویژگی‌ها

• راندمان بسیار بالا نسبت به ابعاد
• مناسب برای باتری تک‌سل لیتیومی
• ریپل خروجی کم و مناسب مدارهای حساس
• مصرف توان بسیار پایین در حالت استندبای
• ابعاد کوچک و مناسب طراحی‌های قابل‌حمل

کاربردهای رایج

این ماژول برای تأمین ولتاژ 5V پایدار از باتری‌های لیتیومی در پروژه‌های قابل‌حمل و DIY استفاده می‌شود و نقش یک منبع تغذیه جمع‌وجور و اقتصادی را ایفا می‌کند.

• ساخت پاوربانک‌های کوچک
• تغذیه بردهای Arduino، ESP و ماژول‌های USB
• پروژه‌های IoT و گجت‌های قابل‌حمل
• منابع تغذیه اضطراری کم‌حجم
• تجهیزات اندازه‌گیری و ماژول‌های سنسوری

نکات راه‌اندازی

• برای جلوگیری از آسیب، حتماً قطبیت ورودی و خروجی را به‌درستی رعایت کنید.
• در جریان‌های نزدیک به حداکثر، تهویه مناسب یا مسیر مسی پهن در PCB در نظر بگیرید.
• این ماژول حفاظت اتصال کوتاه داخلی ندارد؛ استفاده از باتری دارای BMS توصیه می‌شود.
• در ولتاژ ورودی کمتر از 2.7V ممکن است LED خاموش شود که طبیعی است.

Description

The RT9266 module is a non-isolated DC-DC boost (step-up) converter designed specifically for use with single-cell 3.7V lithium batteries. It is capable of providing a stable 5V output even from very low input voltages (around 1V to 1.5V), making it highly reliable in applications where battery voltage drop is critical.With high efficiency (up to 96%), low output ripple, and ultra-low quiescent current, this module is an excellent choice for portable power supplies, USB-powered devices, development boards, and sensitive electronic modules.
Its compact SMD design allows easy integration into space-constrained and low-power projects.

Specifications

• Module Type: DC-DC Boost (Step-Up) Converter, Non-Isolated
• Main IC: RT9266
• Input Voltage: 1V to 5V (suitable for single-cell 3.7V lithium batteries)
• Output Voltage: 5.1V to 5.2V
• Output Current:
• Up to 1A continuous
• Maximum around 1.5A (depending on input conditions)
• Conversion Efficiency: Up to 96%
• Switching Frequency: Approx. 500kHz
• Output Ripple: Maximum 30mV
• Quiescent Current: Approx. 130µA
• Output Voltage Accuracy: ±0.5%
• Load Regulation: ±1%
• Operating Temperature: −40°C to +85°C
• Connection Type: Soldering
• Pins: IN+, IN−, OUT+, OUT−
• LED Indicator: Yes (input voltage status indication)
• Dimensions: 19 × 14 mm
