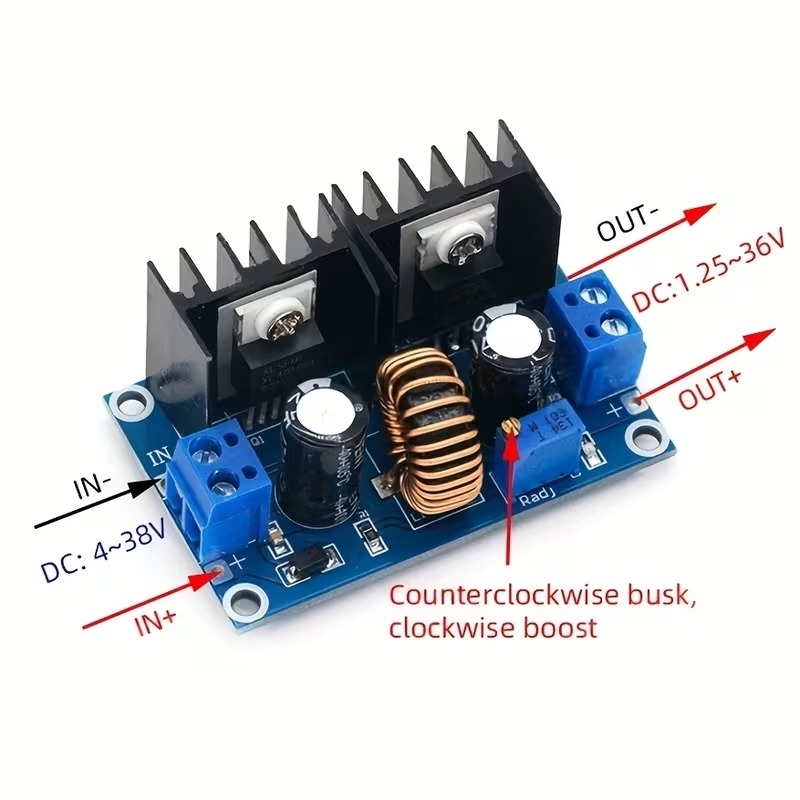

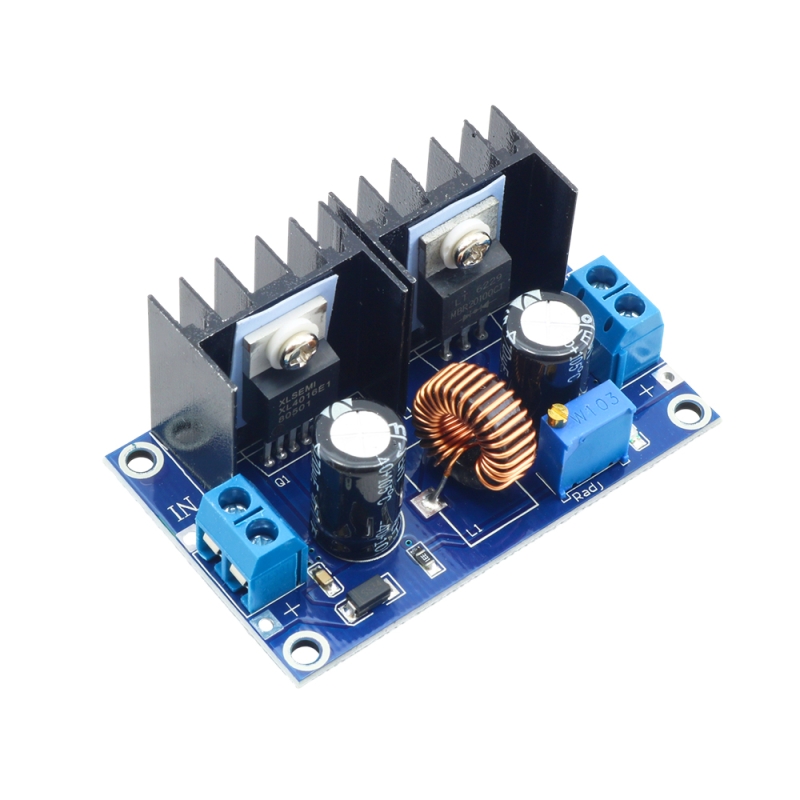

این ماژول یک مبدل کاهنده ولتاژ (Buck Converter) مبتنی بر تراشه قدرتمند XL4016E1 است که امکان کاهش ولتاژ ورودی تا محدوده مورد نیاز خروجی را با راندمان بسیار بالا (تا 96%) فراهم می‌کند. این ماژول با دارا بودن هیت‌سینک‌های بزرگ، طراحی پایدار و قابلیت تحمل جریان تا 8 آمپر لحظه‌ای، یک انتخاب ایده‌آل برای پروژه‌های پاور، موتورهای DC، LEDهای قدرت و تغذیه بردهای مختلف محسوب می‌شود.

مشخصات

• نوع ماژول: کاهنده (Buck)
• چیپ: XL4016E1 – ساخت XLSEMI
• ولتاژ ورودی: 4 تا 40 ولت DC
• ولتاژ خروجی قابل تنظیم: 1.25 تا 36 ولت
• حداقل اختلاف ورودی و خروجی: حدود 1.5 ولت
• جریان خروجی:
  • • دائم: تا 4A
    • لحظه‌ای: تا 8A (نیازمند خنک‌سازی مناسب)
• توان پیک: تا 280 وات
• راندمان تبدیل: تا 96%
• فرکانس کاری PWM: 180kHz ±20%
• پتانسیومتر تنظیم: نوع 25 دور (دقت بالا)
• حفاظت‌ها:
  • • اتصال کوتاه
    • اضافه‌جریان
    • دمای بالا
    • اضافه‌ولتاژ ورودی
• محافظت معکوس قطبیت با دیود SS34
• نمایشگر LED: نمایش ولتاژ خروجی
• اتصالات: ترمینال پیچی + پد لحیم
• ابعاد: 60 × 37 × 27.5 میلی‌متر
• دمای کاری: 40- تا 85+ درجه سانتی‌گراد

کاربردهای رایج

این ماژول زمانی استفاده می‌شود که نیاز به کاهش ولتاژ ورودی و تأمین خروجی پایدار و دقیق برای مدارهای حساس دارید. قدرت بالا و راندمان عالی آن را به یک گزینه مطمئن برای پروژه‌های الکترونیکی، صنعتی و رباتیک تبدیل می‌کند.

• تنظیم ولتاژ و ساخت منبع تغذیه قابل تنظیم
• تغذیه LEDهای پاور و نوارهای LED با ولتاژ پایین‌تر
• کاهش ولتاژ باتری خودرو، موتور سیکلت یا UPS برای تغذیه مدارهای حساس
• استفاده در پروژه‌های رباتیک، کنترلی و ماژول‌های الکترونیکی
• تأمین توان موتورهای DC و فن‌های صنعتی با ولتاژ محدودتر

This module is a Buck Converter based on the powerful XL4016E1 chip, which allows the input voltage to be reduced to the required output range with very high efficiency (up to 96%). With large heatsinks, stable design, and the ability to withstand currents of up to 5 A continuously and 8 A instantaneously, this module is an ideal choice for power projects, DC motors, power LEDs, and powering various boards.

Specifications

Module type: Buck
Chip: XL4016E1 – Made by XLSEMI
Input voltage: 4 to 40 V DC
Adjustable output voltage: 1.25 to 36 V
Minimum input and output difference: about 1.5 V
Output current:
Continuous: up to 5A
Instantaneous: up to 8A (requires proper cooling)
Peak power: up to 280 W
Conversion efficiency: up to 96%
PWM operating frequency: 180kHz ±20%
Adjustment potentiometer: 25-turn type (high accuracy)
Protections:
Short circuit
Overcurrent
High temperature
Input overvoltage
Reverse polarity protection with SS34 diode
LED display: Output voltage display
Connections: Screw terminal + solder pad
Dimensions: 60 × 37 × 27.5 mm
Operating temperature: -40 to +85°C
