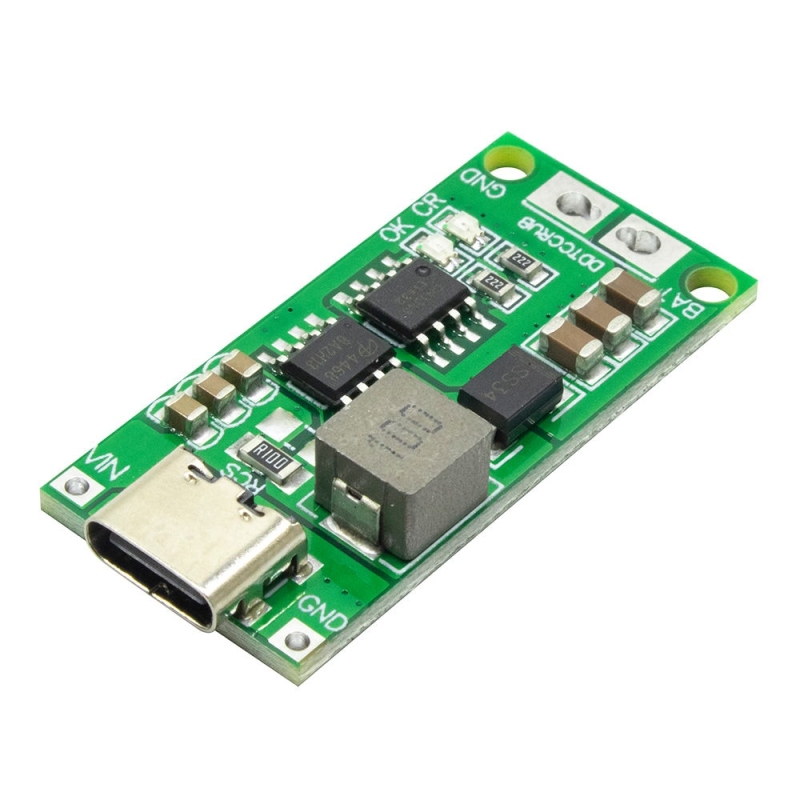

این ماژول یک شارژر تخصصی برای پک باتری‌های لیتیومی 4 سل (4S) است که از طریق پورت USB Type-C تغذیه می‌شود و جریان شارژ ثابتی معادل 2 آمپر ارائه می‌دهد. برخلاف مدل‌های قابل تنظیم، این ماژول فقط برای باتری‌های 4 سل طراحی شده و گزینه‌ای برای تغییر تعداد سلول یا جریان خروجی ندارد. ساختار مدار شامل قطعاتی مانند اینداکتور، ماسفت‌های توان و یکسوکننده‌های سریع است که موجب عملکرد پایدار و راندمان بالا در فرآیند شارژ می‌شود. محافظت در برابر اتصال کوتاه، دمای بیش‌ازحد و جریان بیش‌ازحد از دیگر ویژگی‌های مهم این برد است. این ماژول انتخابی مناسب برای شارژ ایمن پک‌های باتری لیتیومی 16.8 ولتی با جریان متوسط بوده و به‌ویژه در پروژه‌های پرتابل و DIY کاربرد فراوان دارد.

مشخصات

• ولتاژ ورودی: 5V از طریق پورت USB Type-C
• تعداد سلول پشتیبانی‌شده: فقط 4 سل لیتیومی (4S)
• ولتاژ نهایی شارژ: 16.8V (4.2V برای هر سل)
• جریان شارژ خروجی: 2A ثابت
• نوع حفاظت: اتصال کوتاه، جریان بیش‌ازحد، دمای بیش‌ازحد
• نوع پورت ورودی: USB Type-C
• خروجی: پدهای GND و BAT برای اتصال به پک باتری
• نوع سلول سازگار: لیتیوم-یون (Li-ion) یا لیتیوم-پلیمر (Li-Po)

کاربردهای رایج

این ماژول برای شارژ ایمن و مؤثر پک‌های لیتیومی 4 سل در بسیاری از پروژه‌های قابل حمل و ابزارهای شارژی استفاده می‌شود. طراحی ساده و ورودی Type-C آن را برای استفاده روزمره و بدون نیاز به منبع تغذیه خاص، بسیار کاربردی کرده است.

• پک باتری‌های لیتیومی 4 سل 16.8V
• ابزارآلات برقی قابل حمل
• سیستم‌های روشنایی پرتابل
• ربات‌های کوچک و کوادکوپترها
• پروژه‌های DIY با مصرف متوسط
• پاوربانک‌های دست‌ساز پرتوان
• تجهیزات شارژی نیازمند ورودی Type-C
• مدارهای آزمایشگاهی و آموزشی
• دستگاه‌های بلوتوث یا وایرلس صنعتی
• تجهیزات امدادی یا روشنایی اضطراری

Description

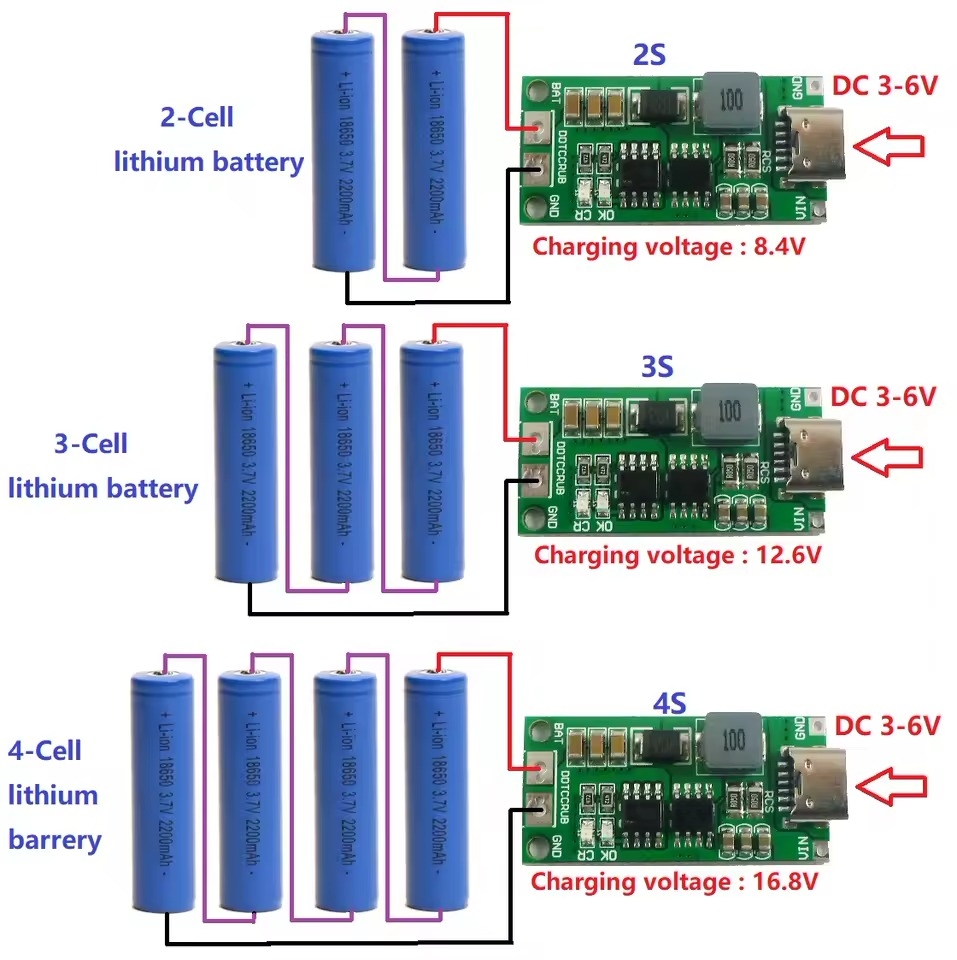

2-Cell(2S) 8.4V Version:

Input voltage : DC 3-6V(Recommend DC 3.7V 5V)
Input current : 1A(1A Version);2A(2A Version);4A(4A Version)
Charging voltage : 8.4V
Charging current : 0.55A(1A Version);1.1A(2A Version);2.2A(4A Version)

3-Cell(3S) 12.6V Version:

Input voltage : DC 3-6V(Recommend DC 3.7V 5V)
Input current : 1A(1A Version);2A(2A Version);4A(4A Version)
Charging voltage : 12.6V
Charging current : 0.37A(1A Version);0.74A(2A Version);1.48A(4A Version)

4-Cell(4S) 16.8V Version:

Input voltage : DC 3-6V(Recommend DC 3.7V 5V)
Input current : 1A(1A Version);2A(2A Version);4A(4A Version)
Charging voltage : 16.8V
Charging current : 0.28A(1A Version);0.56A(2A Version);1.12A(4A Version)

Switching Frequency up to 1MHz
Quasi-CV mode to Compensate for the Voltage Loss on Battery Internal Resistance and Trace Resistance
Automatic Recharge
Protection for Battery Voltage Being Low than Input and Short Battery
Good adaptability to Input Supply with Limited Driving Capability
Battery Overvoltage Protection

Led indicator : ''CR'' LED is charge status indicator
''OK'' LED is fully charged OR Constant voltage mode;

Operating Ambient Temperature－40℃ to ＋85℃

Applications

PDA, MP3 Players, MP4 Players
Digital Cameras
Bluetooth Applications
Game Players
Notebook
li-on Lithium Battery 18650
Mobile phone
Solar charging
Audio equipment
Portable Devices
POS , Electric Fan
TYPE-C charging equipment
