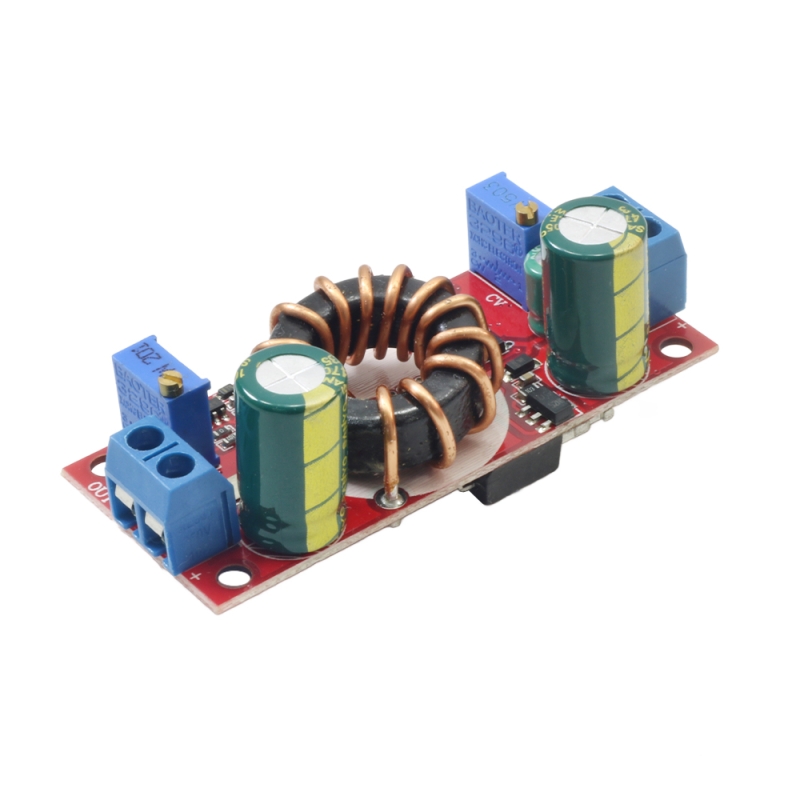

این ماژول یک مبدل DC به DC از نوع کاهنده (Buck) سنکرون است که امکان تبدیل ولتاژ ورودی بین 4 تا 32 ولت به خروجی قابل تنظیم در بازه 1.2 تا 32 ولت را فراهم می‌سازد. این ماژول به‌صورت غیر ایزوله طراحی شده و دارای عملکرد تثبیت ولتاژ و جریان است. توانایی عبور جریان تا 10 آمپر را دارد . از جمله ویژگی‌های حفاظتی این ماژول می‌توان به حفاظت در برابر اتصال کوتاه و دمای بیش از حد اشاره کرد. با این حال، محافظت در برابر اتصال معکوس ورودی و برگشت جریان خروجی به‌صورت پیش‌فرض در آن وجود ندارد و در صورت نیاز باید دیود به‌صورت خارجی به ورودی یا خروجی متصل شود. این ماژول به‌دلیل بازده بالا تا 98 درصد و ابعاد مناسب، گزینه‌ای بسیار کاربردی برای پروژه‌های تغذیه، شارژ باتری، تأمین توان از پنل خورشیدی و درایو LEDهای قدرت بالا محسوب می‌شود.

مشخصات

نوع ماژول: کاهنده غیر ایزوله سنکرون (BUCK)
ولتاژ ورودی: 4 تا 32 ولت
ولتاژ خروجی: 1.2 تا 32 ولت (قابل تنظیم)
حداقل اختلاف ولتاژ ورودی و خروجی: 1 ولت
جریان خروجی: 0.3 تا 10 آمپر (نیاز به نصب هیت سینک مناسب)
جریان ثابت خروجی: 0.3 تا 10 آمپر (قابل تنظیم)
توان خروجی: حداکثر 150 وات
راندمان تبدیل: تا 98 درصد
فرکانس کاری: 150 کیلوهرتز
دمای کاری: منفی 40 تا مثبت 85 درجه سلسیوس
حفاظت اتصال کوتاه: دارد (با محدودسازی جریان)
حفاظت دمای بیش از حد: دارد (کاهش خودکار جریان)
حفاظت معکوس ورودی: ندارد
حفاظت برگشت جریان خروجی: ندارد
ابعاد فیزیکی: 60×26×25 میلی‌متر
نوع اتصال: ترمینال پیچ‌دار بدون نیاز به لحیم‌کاری (IN برای ورودی، OUT برای خروجی)
نحوه نصب: دارای 4 سوراخ نصب با قطر 3 میلی‌متر

کاربرد

تأمین تغذیه قابل تنظیم برای مدارهای الکترونیکی
ساخت منبع تغذیه با قابلیت جریان ثابت و حفاظت در برابر اتصال کوتاه
شارژ انواع باتری‌ها با تنظیم ولتاژ و جریان متناسب با نوع باتری
تغذیه از پنل خورشیدی و شارژ باتری به‌صورت ایمن
درایو LEDهای پرتوان به‌صورت سری یا موازی
منبع تغذیه قابل حمل برای لپ‌تاپ، موبایل یا دستگاه‌های دیجیتال در خودرو

This module is a synchronous buck-type DC-DC converter that allows the conversion of input voltage between 4 and 32 V to an adjustable output in the range of 1.2 to 32 V. This module is designed as a non-isolated one and has voltage and current stabilization function. It is capable of passing current up to 10 A. Among the protection features of this module are protection against short circuit and overtemperature. However, protection against input reverse connection and output current reversal is not available by default and if needed, a diode must be connected externally to the input or output. Due to its high efficiency of up to 98% and suitable dimensions, this module is a very practical option for power supply projects, battery charging, solar panel power supply and high-power LED drive.

Specifications

Module type: Non-isolated synchronous buck converter (BUCK)
Input voltage: 4 to 32 V
Output voltage: 1.2 to 32 V (adjustable)
Minimum input and output voltage difference: 1 V
Output current: 0.3 to 10 A (requires installation of a suitable heat sink)
Output constant current: 0.3 to 10 A (adjustable)
Conversion efficiency: up to 98%
Operating frequency: 150 kHz
Operating temperature: minus 40 to plus 85 degrees Celsius
Short circuit protection: yes (with current limitation)
Overtemperature protection: yes (automatic current reduction)
Input reverse protection: no
Output reverse current protection: no
Physical dimensions: 60×26×25 mm
Connection type: Screw terminal without soldering (IN for input, OUT for output)
How Installation: 4 mounting holes with a diameter of 3 mm

Application

Adjustable power supply for electronic circuits
Build a power supply with constant current capability and short circuit protection
Charge various types of batteries by adjusting voltage and current according to the battery type
Power from solar panel and charge the battery safely
Drive high-power LEDs in series or parallel
Portable power supply for laptops, mobile phones or digital devices in the car
