ماژول مبدل DC-DC LM2596 کاهنده خروجی 1.23V-30V 3A
search
chevron_left chevron_right

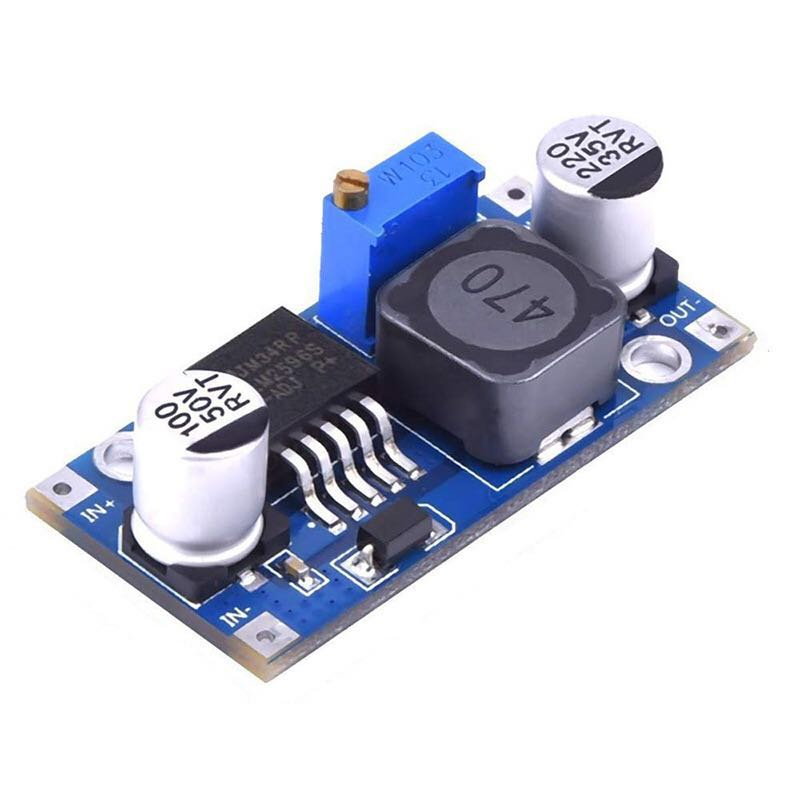

ماژول مبدل DC-DC LM2596 کاهنده خروجی 1.23V-30V 3A

کد کالا: 3011015001

ماژول مبدل DC-DC کاهنده LM2596 برای کاهش ولتاژ مستقیم و تأمین تغذیه مدارهای الکترونیکی استفاده می‌شود. این ماژول با خروجی قابل تنظیم، جریان حداکثر 3A و ساختار سوئیچینگ، گزینه‌ای کاربردی برای پروژه‌های آردوینو، میکروکنترلرها، تجهیزات الکترونیکی و ساخت منابع تغذیه با ولتاژ دلخواه است.

3.9
امتیاز کاربران
77 رای‌دهنده 354 دیدگاه
ارسال سریع به سراسر کشور
ارسال روزانه سفارش‌ها به تمامی نقاط ایران با امکان ارسال رایگان و روش‌های متنوع حمل
بسته‌بندی حرفه‌ای و ایمن
بسته‌بندی مناسب برای محافظت از قطعات الکترونیکی حساس در فرآیند حمل و جابه‌جایی
خرید مطمئن از ECA
ارائه کالاها با تضمین اصالت و پشتیبانی پس از فروش
تعداد درصد قیمت با تخفیف
100 2% 177,380‎ تومان
500 3% 175,570‎ تومان
1,810,000 ریال
موجود در انبار
موجود در انبار

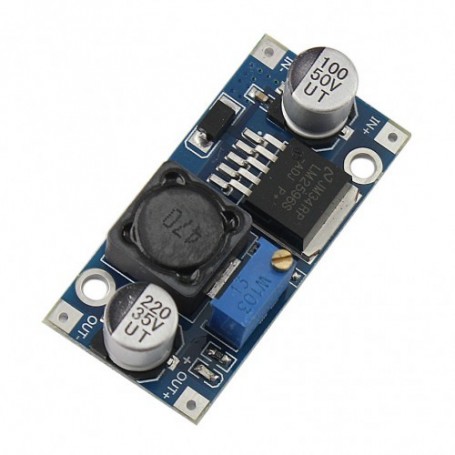

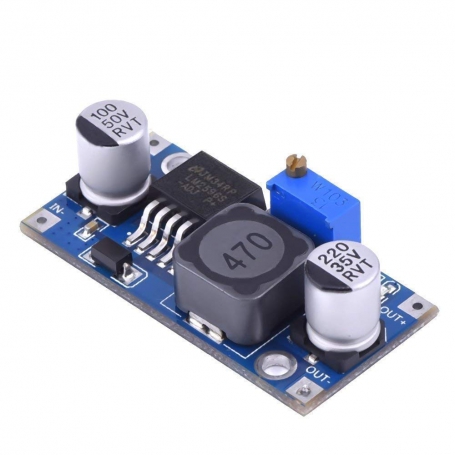

ماژول مبدل DC-DC کاهنده LM2596 یک مدار تغذیه سوئیچینگ از نوع Buck است که برای تبدیل ولتاژ DC بالاتر به ولتاژ DC پایین‌تر طراحی شده است. این ماژول امکان تأمین ولتاژ مورد نیاز مدارهای مختلف را بدون استفاده از رگولاتورهای خطی پراتلاف فراهم می‌کند.در طراحی این ماژول از تراشه LM2596، سلف، خازن‌های فیلتر و سایر اجزای مورد نیاز برای تبدیل ولتاژ استفاده شده است. ساختار سوئیچینگ باعث می‌شود در شرایط کاری مناسب، اتلاف انرژی و تولید حرارت نسبت به روش‌های خطی کاهش یابد.یکی از قابلیت‌های کاربردی این ماژول، تنظیم ولتاژ خروجی از طریق پتانسیومتر مولتی‌ترن نصب‌شده روی برد است. کاربر می‌تواند با اتصال منبع تغذیه و اندازه‌گیری خروجی توسط مولتی‌متر، ولتاژ مورد نیاز مدار خود را تنظیم کند.این ویژگی به‌خصوص زمانی مفید است که ولتاژ منبع تغذیه با ولتاژ مورد نیاز مصرف‌کننده متفاوت باشد؛ برای مثال، هنگام تأمین تغذیه مدارهای 5V از یک منبع 12V.ابعاد نسبتاً کوچک، اتصالات مشخص ورودی و خروجی و عدم نیاز به طراحی مدار مبدل از ابتدا، استفاده از این ماژول را در پروژه‌های آموزشی، تعمیرات الکترونیک و ساخت تجهیزات سفارشی آسان می‌کند.

مشخصات

  • نوع: ماژول مبدل DC-DC کاهنده ولتاژ
  • مدل تراشه اصلی: LM2596
  • توپولوژی تبدیل: Buck (کاهنده)
  • نوع ورودی: DC
  • محدوده ولتاژ ورودی اعلام‌شده برای ماژول: 3V تا 30V DC
  • محدوده ولتاژ خروجی اعلام‌شده در مشخصات ماژول: 1.5V تا 30V DC
  • حداکثر جریان خروجی اسمی: 3A
  • اختلاف ولتاژ مورد نیاز بین ورودی و خروجی: حداقل 2V طبق مشخصات فروشنده
  • فرکانس سوئیچینگ تراشه: 150kHz
  • تنظیم ولتاژ خروجی: پتانسیومتر مولتی‌ترن
  • تنظیم جریان خروجی: ندارد
  • حفاظت: محدودسازی جریان و حفاظت حرارتی در تراشه LM2596
  • نشانگر وضعیت: LED خروجی

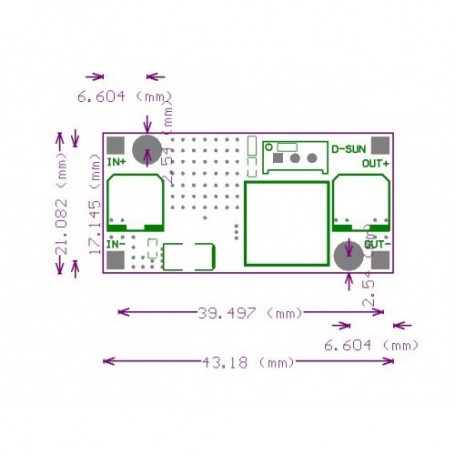

  • ابعاد برد: 43.6×21×14mm


ویژگی ها

  • کاهش ولتاژ DC با استفاده از فناوری سوئیچینگ و اتلاف انرژی کمتر نسبت به رگولاتورهای خطی در شرایط مناسب
  • امکان تنظیم دقیق‌تر ولتاژ خروجی با پتانسیومتر مولتی‌ترن
  • مناسب برای تأمین ولتاژهای غیرمتداول مورد نیاز مدارهای الکترونیکی
  • دارای مدار تبدیل آماده و بدون نیاز به مونتاژ اجزای مبدل
  • برخورداری از محدودسازی جریان داخلی تراشه برای شرایط اضافه‌بار
  • دارای نشانگر LED برای بررسی وجود ولتاژ در خروجی
  • قابلیت استفاده در منابع تغذیه ثابت و قابل تنظیم
  • امکان نصب در مجموعه‌های الکترونیکی با فضای محدود


کاربردها

ماژول مبدل LM2596 در مدارهایی استفاده می‌شود که ولتاژ منبع تغذیه بیشتر از ولتاژ مورد نیاز مصرف‌کننده است. با استفاده از این ماژول می‌توان از منابع DC متداول برای تغذیه مدارهای حساس به ولتاژ، بردهای میکروکنترلری و تجهیزات جانبی استفاده کرد. همچنین در ساخت منابع تغذیه آزمایشگاهی ساده، پروژه‌های رباتیکی و اصلاح ولتاژ خروجی آداپتورها کاربرد دارد. تنظیم‌پذیری خروجی، استفاده از یک منبع تغذیه را برای مدارهایی با ولتاژهای کاری متفاوت امکان‌پذیر می‌کند.

  • کاهش ولتاژ آداپتورهای DC برای تغذیه مدارهای الکترونیکی
  • تأمین تغذیه بردهای آردوینو و میکروکنترلرها
  • ساخت منبع تغذیه DC با ولتاژ خروجی قابل تنظیم
  • تغذیه سنسورها و ماژول‌های جانبی
  • استفاده در پروژه‌های رباتیک و سیستم‌های کنترلی
  • کاهش ولتاژ منابع 12V و 24V برای مصرف‌کننده‌های کم‌ولتاژ
  • تأمین تغذیه مدارهای LED با کنترل ولتاژ
  • استفاده در پروژه‌های آموزشی الکترونیک و آزمایش مدارها
10 کالای مشابه
پرفروش‌های هفته
امتیاز شما

نظر خود را بنویسید

تجربه خود را از این کالا با دیگران به اشتراک بگذارید.

۰/۱۰۰۰
3.9
امتیاز کلی
354 دیدگاه‌ها
پرطرفدار
  • امیر جعفری | 2 ماه پیش
    درود، ایا این ماژول برای تغذیه پایه ۳.۳ولت esp32 c3 super mini مناسب هست؟ از باتری ۳.۷
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 2 ماه پیش
      امیر جعفری سلام و احترام، بله این ماژول از نظر محدوده ولتاژ ورودی و خروجی می‌تواند برای کاهش ولتاژ باتری ۳.۷ ولت به ۳.۳ ولت استفاده شود، اما در نظر داشته باشید که LM2596 یک مبدل کاهنده است و برای عملکرد صحیح نیاز به ولتاژ ورودی بالاتر از خروجی دارد. با باتری لیتیومی ۳.۷ ولت، هنگام افت ولتاژ باتری ممکن است خروجی پایدار ۳.۳ ولت نداشته باشد. برای تغذیه ESP32-C3 معمولاً استفاده از رگولاتور مناسب با افت ولتاژ کمتر گزینه مطمئن‌تری است.
      0
      0
      پاسخ | گزارش
  • معید میراحمدی | 2 ماه پیش
    سلام هیتسینک لازم داره؟
    اگر بله کدوم محصول رو توصیه میکنید تهیه بکنیم
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 2 ماه پیش
      معید میراحمدی سلام و احترام، در جریان‌های پایین معمولاً هیت‌سینک جداگانه لازم نیست، اما در جریان‌های بالا و به‌خصوص نزدیک ۳ آمپر، خنک‌کاری مناسب ضروری است و جریان قابل‌استفاده به اختلاف ولتاژ ورودی و خروجی و تهویه نیز وابسته است. برای این برد، هیت‌سینک باید متناسب با ابعاد آی‌سی و نحوه نصب انتخاب شود؛ بنابراین بدون بررسی ابعاد سطح قابل اتصال روی نمونه موجود، معرفی یک هیت‌سینک مشخص به‌عنوان گزینه قطعی توصیه نمی‌شود.
      0
      0
      پاسخ | گزارش
  • محمدسالار قلی پور | 3 ماه پیش
    میشه آمپر رو هم باهاش کم یا زیاد کرد
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 3 ماه پیش
      محمدسالار قلی پور سلام خیر چنین امکانی فراهم نمی باشد می توانید از مدل های زیر استفاده نمایید.
      ماژول مبدل DC-DC کاهنده و افزاینده LM2596-LM2577 با امکان کنترل جریان خروجی کد کالا: 3011015034
      ماژول مبدل DC-DC کاهنده LM2596 با امکان کنترل جریان خروجی کد کالا: 3011015038
      0
      0
      پاسخ | گزارش
  • امین فلاح زاده | 3 ماه پیش خریدار
    سلام برای اتصال هیت سینک به ماژول من از روش ابتکاری استفاده کردم که خیلی خوب جواب داد

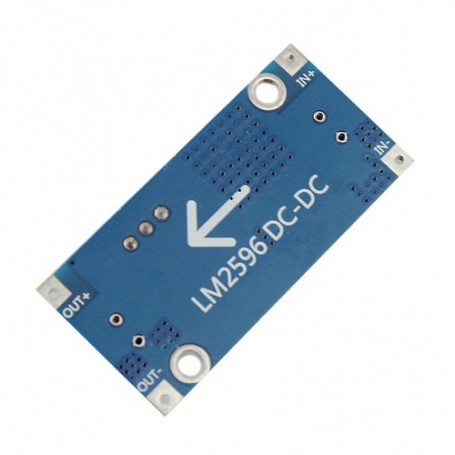

    اگر به پشت برد قسمت پشت تراشه نگاه کنید تعداد زیادی via یا سوراخ کنار هم داریم که حرارت زیر تراشه رو به پشت برد منتقل میکنه.
    این سوراخ ها تقریبا در یک چهار ضلعی هستن.
    یک دوسو تیز بردارید و روی چهار ضلعی و مخصوصا اطرافش رو با دقت و آروم تراش بدید تا لایه آبی کنده بشه و مس برد کاملا پیدا باشه. دقت کنید روی سوراخ هارو محکم تراشه ندید.
    حالا میتونید با خمیر سیلیکون هیت سینک مورد نظر رو روش بگذارید و بعد با چسب قطره ای محکمش کنید یا از اول با چسب سیلیکون بزنید.
    ترجیها هیت سینک کوچیک نگذارید که زحماتتون به باد نره
    اگر در حدی بزرگه که امکان داره جایی از پد ها با هیت سینک تماس پیدا کنه، روی اون قسمت برد رو چسب برق یا چسب شیشه ای بزنید.
    من خودم 2301002082 رو خریدم و از وسط بریدم و برای دوتا ماژول استفاده کردم
    0
    0
    پاسخ | گزارش
  • جعفر چشمه | 3 ماه پیش
    یک ریش تراش دارم ارمیچر 1.2 ولت داره نمیتونم ارمیچرش رو تغییر بدم قدیمیه بهش چیزی نخورد

    میتونم با این برد 5 ولت شارژر رو به 1.2 یا 1.5 ولت بدم و کار می‌کنه تو دستگاه من ؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 3 ماه پیش
      جعفر چشمه سلام و احترام، بله، می‌توانید ورودی ۵ ولت شارژر را با این ماژول به حدود ۱٫۲ تا ۱٫۵ ولت کاهش دهید، اما ابتدا خروجی را بدون اتصال موتور و با مولتی‌متر دقیق تنظیم کنید. همچنین شارژر و ماژول باید توان تأمین جریان راه‌اندازی موتور را داشته باشند؛ زیرا جریان لحظه شروع ممکن است چند برابر جریان عادی باشد. بهتر است ماژول مستقیماً به موتور متصل شود و به مدار شارژ باتری دستگاه وصل نشود.
      0
      0
      پاسخ | گزارش
  • علی صادقی | 6 ماه پیش
    با سلام . در خصوص ماژول LM2505دو تا سوال دارم .

    ۱-ولتاژ ورودی من بین ۱۰ الی ۱۶ ولت ایناس . میتونه تو خروجی بهم ۲۴ ولت بده ؟

    ۲-دمای کاری محدوده دمایی مجاز کاری این ماژول چند درجه است؟

    تشکر
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 6 ماه پیش
      علی صادقی سلام و احترام، این ماژول بر پایه رگولاتور LM2596 ساخته شده و فقط توانایی کاهش ولتاژ دارد، بنابراین با ورودی 10 تا 16 ولت امکان تولید خروجی 24 ولت وجود ندارد. درباره دمای کاری، طبق دیتاشیت رسمی LM2596 محدوده دمای کاری جانکشن از منفی 40 تا 125 درجه سانتی‌گراد ذکر شده است، اما دمای محیط مناسب برای کار پایدار معمولاً کمتر در نظر گرفته می‌شود تا از افزایش حرارت و افت راندمان جلوگیری شود.
      0
      0
      پاسخ | گزارش
  • علی جاشویی | 6 ماه پیش
    عرض ادب.
    میخاستم این ماژول رو داخل خودرو نصب کنم و با کاهش ولتاژ به حدود ۷ تا ۸ ولت ، نور یک جفت چراغ LED که به عنوان دیلایت نصب شده رو در مواقعی که چراغ اصلی روشن میشه کم کنه . حالا سوال اینجاست با توجه به نوسان ولتاژ تولیدی ماشین ، این ماژول هم خروجی برقش نوسان میکنه یا اگه خروجیش رو ۸ ولت تنظیم کنم ، برق ورودی مثلا بین ۱۲ تا ۱۵ ولت نوسان کنه ، خروجی هم به همون نسبت بالا پایین میره یا رو ۸ ولت خودشو ثابت نگه میداره؟
    با تشکر
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 6 ماه پیش
      علی جاشویی سلام و احترام، ماژول LM2596 یک مبدل کاهنده با ولتاژ خروجی تثبیت‌شده است و در صورت ثابت‌بودن بار، خروجی را روی مقدار تنظیم‌شده حفظ می‌کند، بنابراین نوسان ورودی خودرو در بازه معمول ۱۲ تا ۱۵ ولت باعث تغییر محسوس در خروجی نمی‌شود. تنها در صورتی که ولتاژ ورودی از حدود ۱٫۵ ولت بالاتر از مقدار خروجی کمتر شود یا جریان مصرفی از توان ماژول بیشتر گردد، خروجی دچار افت می‌شود. این ماژول برای کاربرد مدنظر شما مناسب است، اما نصب باید با رعایت کامل حفاظت‌ها و شرایط الکتریکی خودرو انجام شود.
      0
      0
      پاسخ | گزارش
  • م حسن پور | 7 ماه پیش خریدار
    ماژول خوبه باهاش یه منبع تغذیه متغیر درست کردم بجای مولتی ترن یه ولوم 10k گذاشتم ولی دقت و تنظیم ولتاژ یکم سخت میشه . برای محافظت از ماژول فیوز ۱.۵ امپر شیشه گذاشتم تا ماژول تو اتصال کوتاه یوقت نسوزه.
    0
    0
    پاسخ | گزارش
  • یاسر مستوفی | 8 ماه پیش
    سلام وقتتون بخیر، اگر ورودی این ماژول رو 12 ولت بدم، توی خروجی میتونم بین 3.7 تا 4.2 ولت ازش بگیرم؟
    می‌خوام به یه ماژول پاوربانک وصلش کنم که ورودی برق باتری رو شبیه‌سازی کنه، آیسی ماژول پاوربانک: IP5306 می‌باشد
    برق 12 ولت منبع تغذیه به 3.7 تا 4.2 ولت باتری لیتیوم تبدیل بشه تا به ورودی ماژول وصل بشه، استفاده زیادی ازش ندارم و نهایتا برای شارژ باتری 18650 استفاده کنم
    ضمنا زمانی که دستگاهی به ماژول متصل نبود برق خروجی قطع میشد و با وصل شدن گوشی یا دستگاه دیگه برق خروجی USB ماژول پاوربانک وصل میشد

    با قراردادن این ماژول بین برق 12 ولت منبع تغذیه و ماژول پاوربانک، آسیبی وارد نمیشه؟؟
    خروجی ماژول کاهنده رو روی چند ولت قرار بدم؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 8 ماه پیش
      یاسر مستوفی برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (https://forum.eca.ir)
      0
      0
      پاسخ | گزارش
  • مجید رجبی | 11 ماه پیش
    سلام برای تست افتامات دینام میشه از این ماژول استفاده کرد
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 11 ماه پیش
      مجید رجبی سلام و احترام، ماژول LM2596 صرفاً یک مبدل کاهنده با ولتاژ خروجی ثابت و جریان محدود است و ویژگی‌های رفتاری لازم برای شبیه‌سازی شرایط واقعی دینام را ندارد، بنابراین برای تست افتامات دینام نمی‌تواند نتیجه معتبر ارائه دهد.
      0
      0
      پاسخ | گزارش
