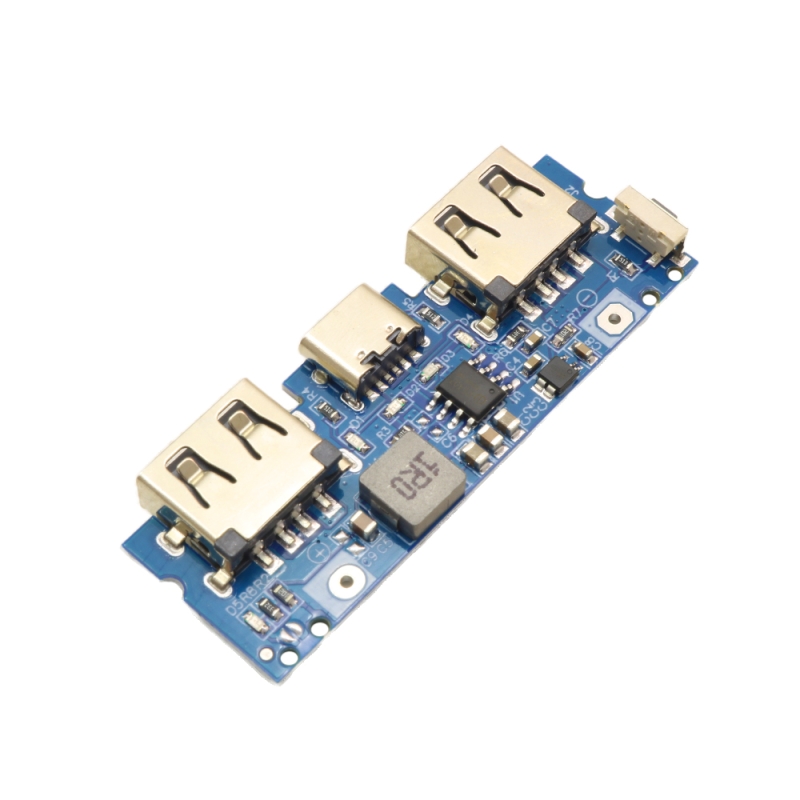

ماژول ساخت پاوربانک مدل LX-LBU2C با دارا بودن دو ورودی Type-C و micro USB و دو خروجی USB با جریان دهی 2.4 آمپری یک گزینه عالی برای ساخت پاور بانک میباشد. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های لیتیومی استفاده میکنند مناسب است. جزیان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود.
مشخصات:
نوع ورودی : Type-C و Micro-USB
نوع خروجی : USB
ولتاژ ورودی پیشنهادی : 5 ولت DC (می توان از آداپتور های گوشی های هوشمند استفاده نمود حداقل 3 آمپری)
ولتاژ خروجی : 5 ولت
جریان خروجی : 1 آمپر الی 2.4 آمپر متغییر از نوع USB
نوع تراشه برد : IP5407 (ارائه جریان بالا)
دارای 4 عدد LED نشانگر شارژ
راندمان : بالا 90 درصد
ابعاد : 55*20 میلی متر (ارتفاع :8 میلی متر)
وزن : 6 گرم
باتری مناسب : انواع باتری لیتیومی 3.7 ولتی
ولتاژ full charge باتری : 4.2 ولت 0.5±
دارای دکمه برای نشانگر سطح باتری
دارای محافظ تخلیه شارژ
دارای پد NTC
نکات قابل توجه در ساخت پاور بانک با این ماژول:
1- برای ساخت پاور بانک از یک مدل باتری و ظرفیت یکسان استفاده نمایید.
2- سیم کشی باتری ها فقط به صورت موازی می باشد.
3- حداکثر ظرفیت پاور بانک قابل ساخت 30,000 میلی آمپر ساعت می باشد.
4- تخلیه شارژ باتری به هیچ عنوان پیشنهاد نمی شود امکان آسیب به باتری و مدار وجود دارد.
5- سیم کشی رعایت گردد تا از آسیب به مدار جلوگیری شود .
6- مدار محافظ پلاریته معکوس ندارد (اتصالات مثبت و منفی با دقت انجام شود.)
در تصویر انتهای توضیحات نمونه یک پاور بانک ساخته شده با این ماژول را مشاهده می نمایید (طراحی و چاپ شاسی با پرینتر 3 بعدی)
شرح جزئیات ماژول:
1- خروجی USB پنج ولت با جریان متغییر بین 1 الی 2.4 آمپری
2- ورودی Type-C (فقط ورودی است خروجی نمی باشد)
3- چهار عدد نشانگر LED سطح ولتاژ باتری
4- خروجی USB پنج ولت با جریان متغییر بین 1 الی 2.4 آمپری
5- سوراخ برای نصب با قطر 2 میلی متر
6- دکمه نمایش باتری (نشانگر LED را روشن می نماید)
7- سلف
8- تراشه IP5407
9- IC حفاظت از باتری
10 - پد های اتصال سیم کشی باتری
Introduction
Controller board Type C Power bank USB 5V 1-2.4 A li-ion battery micro USB Power Bank indication ip5407 . The board is intended for independent assembly of a portable Power Bank charger using li ion batteries
Specification
Input: Type-C and micro-USB
Output: 2 high-quality USB interfaces 1-2.4 A IP5407 controller
Support 3.7 V lithium battery (full charge 4.2 V (+- 0.5 V)
The recommended battery capacity for one board is 30,000 mAh
It is advisable to use batteries of the same series and approximately the same capacity for long and high-quality operation of the assembled power bank
The maximum battery charging current is up to 2.4 A
LED indication of battery charge
2.4 A current allows you to quickly and efficiently charge your battery and use its full potential
High efficiency of charging and discharging, up to 96% and battery protection against discharge and overcharge
Compact size: 55*20*8 mm
10 کالای مشابه
−40%
ماژول شارژر - پاوربانک به همراه ورودی پنل خورشیدی
1,956,000
ریال
3,260,000
ریال
ماژول درایور چراغ قوه 10 وات USB Type-C طرح Side مدل JZ-1011
3,440,000
ریال
ماژول مبدل DC-DC کاهنده HW-601 به همراه نمایشگر
6,400,000
ریال
ماژول شارژر باتری لیتیوم یون 1S با ورودی USB Type-C
747,000
ریال
ماژول رگولاتور DC به DC کاهنده با دو خروجی 3A 5V USB مدل SKSC
3,380,000
ریال
ماژول فست شارژر باتری لیتیوم یون تک سل با ورودی USB Type-C مدل LX-LC535
1,890,000
ریال
ماژول تغذیه سه خروجی 12v - 5v - 3.3v
1,890,000
ریال
ماژول تامین ولتاژ بردبردی 3.3v و 5v مدل XD-42
1,510,000
ریال
ماژول ساخت پاوربانک دارای نمایشگر H961
2,840,000
ریال
-
مسلم عالش زاده | 2 هفته پیش خریدار سلام
عذر میخواهم بنده یکی از این ماژول ها خریدم متاسفانه مثبت و منفی باتری رو اشتباهی زدم و آی سی حفاظت از باتری که با شماره ۹ توی تصویر نشون دادین سوخت . آیا میشه پیدا کرد و اگه میشه به چی معروفه بنده تهیه کنم؟ -
حسن جلیلی | 3 هفته پیش خریدار سلام توی یکی از عکس ها دوتا پد هست بالاش نوشته NTC من میتونم سنسور NTCوصل کنم بهش یا نه و اگه میشه چه مقاومتی نیاز داره
-
رامین ذوالقرنیان | 4 هفته پیش محافظ شارژ باطری ۱۲ آمپری ، سوال اول آیا میتوانم برای هر یک از باطری ها ابتدا ماژول محافظ شارژ را متصل کنم و پس از آن مدار موازی را برای اتصال به ماژول شارژ پاور بانک تشکیل بدهم و سوال دوم نحوه اتصال NTC به ماژول و باطری ها چگونه است ؟
سپاس از پشتیبانی شمامشاهده پاسخ ها (2)-
پشتیبانی | 4 هفته پیش سلام و احترام، در باتریهای لیتیومی موازیکردن سلولها پس از عبور هر سلول از برد محافظ جداگانه توصیه نمیشود، زیرا اختلاف عملکرد محافظها میتواند باعث ناپایداری، قطع و وصل ناهمزمان و توزیع نامناسب جریان شود؛ برای پک موازی، سلولهای همولتاژ و هممشخصات باید ابتدا مستقیم با هم موازی شوند و سپس یک برد حفاظت مناسب کل پک استفاده شود. درباره NTC، اگر ماژول برای ورودی NTC طراحی شده باشد، سنسور باید به پدهای NTC همان ماژول متصل و از نظر حرارتی به بدنه یکی از سلولهای میانی پک چسبانده شود، نه اینکه بهصورت الکتریکی به باتریها وصل شود. ضمنا برای اصال باتری به این برد نیازی به اتصال محافظ ندارید همان باتری را به صورت موازی متصل نمایید کافی است.
-
-
وحید جعفرزاده | 2 ماه پیش خریدار همچنین خروجی 5 ولت شماره 1 که روی عکس مارک شده و بالای ترمینال منفی باتری هست دارای امکان DCP یعنی هماهنگی با گوشی برای بالابردن جریان شارژ تا 2.4 آمپر بوده و خروجی شماره 2 که بالای ترمینال مثبت باتری هست فاقد این امکان بوده و با 1 آمپر به خروجی 5 ولت ارائه خواهد داد.
-
وحید جعفرزاده | 2 ماه پیش خریدار تجربه تست ماژول ربای دوستانی که میخوان از این ماژول تهیه کنند : خروجی 5 ولت همیشه وجود داره و امکان خاموش کردنش وجود نداره در نتیجه مصرف 0.1 میلی آمپر همیشه از باتری ها وجود داره. با اتصال یک LED سفید کم توان به پایه ای NTC در پشت ماژول میتوانید از یک چراغ اضطراری سفید که با 4 ثانیه نگه داشتن شستی فعال و غیرفعال میشود بهره ببرید. با یک بار فشار دادن شستی 4 LED روی برد با توجه به مقدار شارژ باتری روشن میشوند.ولتاژ خروجی در حال جریان کشی کم 5.05 ولت هست و در حالت بدون باری 5.15 ولت هست. در جریان های بالاتر تست نکردم. LED کنار برد برای تست ولتاژ باتری با LED کنار اون هست که با اتصال جامپر کنارش روشن میشه و تا زمانی که ولتاژ سر باتری از یک مقدار مجاز کم نشده همیشه روشن خواهد بود. و کار بیشتری انجام نمیده.
-
سعید باقری | 3 ماه پیش خریدار سلام. ال ای دی پنجم گوشه برد کاربردش چیه؟
-
پشتیبانی | 3 ماه پیش سلام LED پنجم که در گوشه برد قرار دارد عموماً نشانگر وضعیت عملکرد خروجی Fast Charge یا فعال بودن مدار بوست 5V/9V است. این LED هنگام فعالشدن خروجی یا برقراری حالت شارژ سریع روشن میشود و با LEDهای نمایش ظرفیت باتری متفاوت است
-
-
مهدی ماپار | 9 ماه پیش خریدار ماژول های با ظرفیت بالاتر هم موجود کنید مثلن ۵۰ هزار یا بالاتر که خروجی های متنوع تری داشته باشند ! -
سید عباس فاضلی امجد | 9 ماه پیش سلام برای ساخت پاور بانک چند باتری وصل کنم ممنون میشم راهنمایی کنید
-
پشتیبانی | 9 ماه پیش سلام و احترام،ماژول LX‑LBU2C تنها برای باتریهای لیتیومی از نوع 18650 با پیکربندی موازی با حداکثر ظرفیت 30,000 میلی آمپر ساعت می باشد. طراحی شده و از اتصال سری این سلها پشتیبانی نمیکند و فقط به صورت موازی قابل استفاده است . بنابراین برای دستیابی به ظرفیت 30000 میلیآمپر ساعت با باتریهای 18650، تعداد موردنیاز بستگی به ظرفیت هر سل دارد. اگر از باتریهای 3000mAh استفاده کنید، 10 عدد باتری به صورت موازی لازم است (3000mAh × 10 = 30000mAh). اگر ظرفیت باتریها کمتر باشد (مثلاً 2500mAh)، به 12 عدد نیاز دارید. البته این تعداد فقط از نظر ظرفیت تئوری است؛ در عمل، ماژول LX‑LBU2C معمولاً برای 1 تا حداکثر 2 یا 3 سل بهصورت موازی طراحی شده و اتصال 10 یا بیشتر باتری بدون سیستم مدیریت باتری (BMS) مناسب و طراحی دقیق از نظر حرارت و حفاظت، میتواند خطرناک باشد و به ماژول یا باتریها آسیب برساند.
-
-
سید عباس فاضلی امجد | 9 ماه پیش سلام برای ساخت پاور بانک میتونم تاچند باتری لیتیومی به ماژول وصل کنیم بعد بطور موازی یا سری وصل بشن خیلی ممنونم.
-
پشتیبانی | 9 ماه پیش سلام و احترام،ماژول LX‑LBU2C تنها برای باتریهای لیتیومی از نوع 18650 با پیکربندی موازی با حداکثر ظرفیت 30,000 میلی آمپر ساعت می باشد. طراحی شده و از اتصال سری این سلها پشتیبانی نمیکند و فقط به صورت موازی قابل استفاده است . بنابراین برای دستیابی به ظرفیت 30000 میلیآمپر ساعت با باتریهای 18650، تعداد موردنیاز بستگی به ظرفیت هر سل دارد. اگر از باتریهای 3000mAh استفاده کنید، 10 عدد باتری به صورت موازی لازم است (3000mAh × 10 = 30000mAh). اگر ظرفیت باتریها کمتر باشد (مثلاً 2500mAh)، به 12 عدد نیاز دارید. البته این تعداد فقط از نظر ظرفیت تئوری است؛ در عمل، ماژول LX‑LBU2C معمولاً برای 1 تا حداکثر 2 یا 3 سل بهصورت موازی طراحی شده و اتصال 10 یا بیشتر باتری بدون سیستم مدیریت باتری (BMS) مناسب و طراحی دقیق از نظر حرارت و حفاظت، میتواند خطرناک باشد و به ماژول یا باتریها آسیب برساند.
-
-
علی محمدی | 10 ماه پیش سلام و عرض وقت بخیر این ماژول گوشیو تا چند وات میتونه شارژ کنه منظورتون از فست شارژ 22.5 واته؟
-
پشتیبانی | 10 ماه پیش سلام و احترام، ماژول LX‑LBU2C طبق مشخصات ، دارای خروجی 5 ولت با توان تا 2.4 آمپر روی دو پورت USB است که مجموعاً حدود 12 وات توان خروجی را فراهم میکند. این توان برای شارژ اکثر گوشیها کفایت میکند . بنابراین عبارت "فستشارژ" در این محصول اشاره به شارژ سریعتر نسبت به حالت عادی 1 آمپر دارد و نه متناسب با استانداردهای سریعتر مانند PD یا QC است.
-
