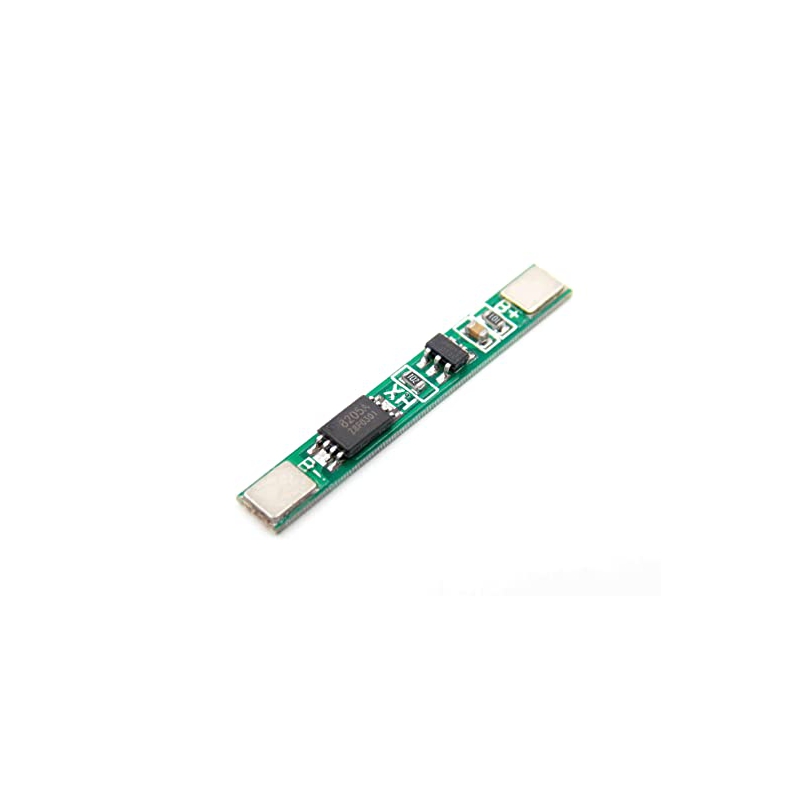

این ماژول BMS تک سل جهت کنترل و حفاظت از باتری‌های لیتیوم یونی یا پلیمری طراحی شده است و از سلول‌های 3.7 ولتی پشتیبانی می‌کند. مدار داخلی آن با بهره‌گیری از ترانزیستور MOSFET و مدارهای تشخیص ولتاژ دقیق، فرآیند شارژ و دشارژ باتری را پایش کرده و از آسیب ناشی از شارژ بیش از حد، تخلیه بیش از اندازه و جریان‌های لحظه‌ای بالا جلوگیری می‌کند. طراحی باریک و فشرده این ماژول (با عرض تنها 4 میلی‌متر) آن را برای کاربرد در باتری‌های قلمی، پک‌های لیتیومی کوچک و تجهیزات قابل‌حمل ایده‌آل می‌سازد. ولتاژ قطع شارژ در 4.25 ولت و ولتاژ قطع دشارژ در 2.54 ولت تنظیم شده تا عمر مفید سلول به حداکثر برسد. استفاده از این برد علاوه‌بر افزایش ایمنی، موجب پایداری عملکرد مدار و جلوگیری از خرابی زودرس باتری می‌شود.

مشخصات

• نوع کالا: برد محافظ باتری لیتیومی تک سل BMS
• ولتاژ شارژ بیش از حد: 4.25±0.05 ولت
• ولتاژ آزادسازی شارژ بیش از حد: 4.23±0.05 ولت
• ولتاژ تخلیه بیش از حد: 2.54±0.1 ولت
• حداکثر جریان شارژ مداوم: 2 آمپر
• حداکثر جریان دشارژ مداوم: 2 آمپر
• جریان محافظت در برابر اضافه‌جریان: 2.5 آمپر
• ابعاد: 30×3.7×2.2 میلی‌متر
• تعداد سلول پشتیبانی‌شده: 1 سلول لیتیومی
• رابط: اتصال مستقیم به ترمینال‌های باتری (B+, B-, P+, P-)

کاربردهای رایج

این ماژول به‌ویژه در پروژه‌هایی استفاده می‌شود که نیاز به باتری لیتیومی تک سل ایمن و قابل‌اعتماد دارند. با استفاده از آن، کاربر می‌تواند از آسیب باتری جلوگیری کرده و شارژ پایدار و ایمن‌تری داشته باشد.

•  حفاظت از باتری در شارژرهای پرتابل
•  استفاده در چراغ‌های LED قابل شارژ
•  باتری‌های قلمی لیتیومی 18650
•  اسپیکرهای بلوتوثی و گجت‌های قابل‌حمل
•  ابزارهای IoT و سیستم‌های سنسوری
•  مدارهای تغذیه اضطراری UPS کوچک
•  تجهیزات هوشمند پوشیدنی
•  پروژه‌های DIY مبتنی بر لیتیوم پلیمر
•  پک‌های باتری برای بردهای آردوینو
•  دستگاه‌های اندازه‌گیری و دیتالاگر

Features

High-accuracy voltage detection circuit
Terminal of the charger using high voltage device
Uilt-in three-stage over-current detection circuit (over-current 1, over-current 2, load short circuit)
MOS transistor can control the battery charge and discharge
It has overcharge, overdischarge, overcurrent and short circuit protection functions.

Specifications

Product Name: Lithium Battery Protection Board
Size: 30*3.7*2.2mm
Over charge voltage: 4.25±0.05V
Over charge release voltage:4.23±0.05V
Over discharge voltage:2.54±0.1V
Maximal continuous charging current: 2A
Maximal continuous Discharging current: 2A
Over current protection: 2.5A
Functions: overcharge, overdischarge, overcurrent and short circuit protection
