از آنجایی که بهرهگیری از باتریهای لیتیومی روز به روز گستردهتر میشود، بهرهگیری از انواع ماژول محافظ شارژ و کنترل شارژ نیز توسعه پیدا کرده است. در تعمیرات تجهیزات الکترونیکی و شارژرهای دستگاهها و یا ساخت پروژههایی که نیاز به چنین مداراتی دارند نیز از این گروه از ماژولهای الکترونیکی استفاده میشود. ماژولهای شارژر این قابلیت را دارند که کاربر مشخص کند هنگامی که به ولتاژ موردنظر رسید، شارژ باتری قطع شود. در این ماژول کلید ستینگ ورودی و خروجی و دکمههای دیگر پایین و بالا را تنظیم میکند.
مشخصات
ابزار تست چندمنظوره
حالت کاری دوگانه
پشتیبانی از حفاظت شارژ
پشتیبانی از حفاظت تخلیه
پشتیبانی از تنظیم زمان شارژ/تخلیه
تشخیص خودکار پارامترها
نمایشگر LCD با وضوح بالا
نمایش چندین پارامتر
پشتیبانی از حالت صرفهجویی در مصرف انرژی
پشتیبانی از تشخیص خودکار باتری
کاربرد
این ماژول از دو حالت کاری پشتیبانی میکند: کنترل شارژ (IN) و کنترل تخلیه (OUT).
کنترل شارژ (IN): این حالت برای کنترل شارژ استفاده میشود تا از شارژ بیش از حد جلوگیری شود. نماد IN در نمایشگر نشاندهنده حالت شارژ است.
کنترل تخلیه (OUT): این حالت برای کنترل تخلیه باتری به کار میرود تا از تخلیه بیش از حد و کاهش عمر باتری جلوگیری کند. نماد OUT در نمایشگر نشاندهنده حالت تخلیه است.
درصد ولتاژ باتری: این مقدار از ولتاژ باتری V، مقدار حد پایین ولتاژ dn و مقدار حد بالای ولتاژ UP به دست میآید. فرمول محاسبه: V/(UP-dn).
بررسی خودکار پارامترها: اگر مقدار ولتاژ حد پایین dn بیشتر از مقدار ولتاژ حد بالای UP باشد، صفحه نمایش ERR را نشان داده و چشمک میزند.
Description

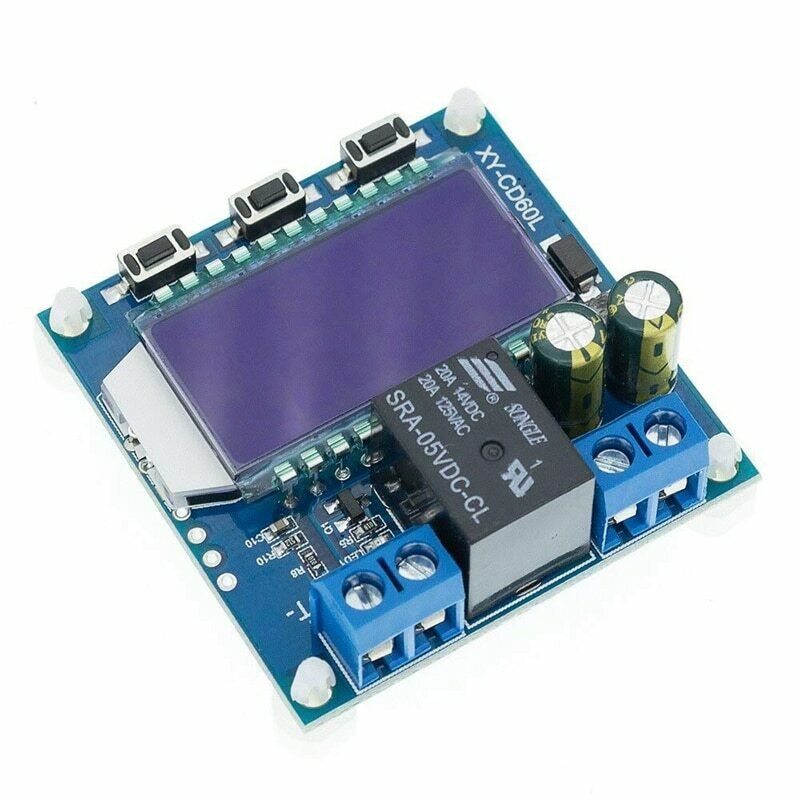

XY-CD60L is a battery charge and discharge controller module. It can be used for DC 6V~60V any one lithium/lead-acid battery.
Features
1>.Multi-function test instrument
2>.Dual mode work
3>.Support charging protection
4>.Support discharge protection
5>.Support set the charging/discharging time
6>.Automatic detection parameters
7>.HD LCD display
8>.Multi-parameter display
9>.Support power saving mode
10>.Supports automatic battery detection
Function
1>.Module supports 2 working modes: Charging Control IN and Discharging Control OUT.
2>.Charging Control IN: This mode is used for charging control to prevent overcharging. Display symbol IN indicates charging mode.
3>.Discharging Control OUT: This mode is used for battery discharge control to prevent battery over-discharge and delay battery life. Display symbol OUT indicates discharging mode.
4>.Battery voltage percentage: It is value get from battery voltage V, Lower Limit Voltage Value dn and Upper Limit Voltage Value UP. Calculation formula: V/(UP-dn).
5>.Automatic parameter check: Screen will display and flashing ERR if the Lower Limit Voltage Value dn is more than the Upper Limit Voltage Value UP.
-
صمد محمد پور | 13 روز قبل با درود و عرض ادب بنده یک عدد ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XY-CD60L خریدم لطف تنظیمات اون رو بفرمایید برای باطری 100 آمپر ساعت 12 ولت ممنونم
-
ادمین | 10 روز قبل سلام می توانید از توضیحات و یا فیلم های موجود در اینترنت برای این منظور استفاده نمایید .
-
-
میلاد نجاتیان | 6ماه قبل من برای شارژ باتری ۷ امپری اینو گرفتم ، ورودی رو ۱۹ ولت ۸۰۰ میلی امپر وصل کردم ، ولتاژ اپ رو روی ۱۳ و ولتاژ داون رو روی ۱۲ قرار دادم که اگه رسید ۱۲ شارژ کنه و رسید ۱۳ قطع کنه ، ولی تا باتری و وصل میکنم ۱ ثانیه بعد قطع میشه و این لوپ هی تکرار میشه و داعما در حال قطع و وصل شدنه ، لطفا راهنماییم کنید ، ممنونم
-
عادل ایروانچی | 25 روز قبل در تمامی این نوع ماژول های مبتنی بر رله, در پی از فعال شدن رله ولتاژ ورودی مستقیما به باطری اعمال میشه و اینکه رنج 6 تا 60 رو داریم فقط برای پردازنده و ثبات ولتاژ کار رله است پس خودتان باید ولتاژ ورودی متناسب با باطری رو اعمال کنید. در مورد شما یا باطری شما فاسد هست که با عمل رله ولتاژسریعا میره بالای ولتاژ high و رله قطع میکنه و چون عملا شارژ نشده بلافاصله برمیگرده به زیر ولتاژ low و دوباره رله فرمان میگیره و این سیکل مدام تکرار میشه.. یا اینکه ولتاژ 19 برای این باطری خیلی بالاست و منجر به سیکل فوق میشه
-
ادمین | 19 روز قبل باتشکر از به اشتراک گذاری تجربیاتتون.
-
-
ادمین | 5ماه قبل برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
-
-
عبدالرضا تاجيك | 10ماه قبل سلام در مورد آمپر خروجی یا وات توضیحی ندادید. ممنون
-
ادمین | 10ماه قبل سلام جریان شارژ 10-15 درصد ظرفیت باتری است. برای مثال، اگر ظرفیت باتری 20AH باشد، جریان شارژ 2-3A است.
-
-
حمید رضا سلیمانی | 10ماه قبل سلام برای شارژ باتری خودرو 12 ولت 70 آمپر چه منبع تغذیه ای رو پیشنهاد میدهید؟
-
ادمین | 10ماه قبل برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
-
-
مهدی حاتمی | حدود 1 سال قبل سلام آیا با این دستگاه میشود باتری موتور ۱۲ ولت ۷ آمپر را با استفاده از آداپتور ۱۰ الی ۱۵ ولت ۱۰ آمپر شارژ کرد ؟ اگه میشود آداپتور را روی چه ولتاژی تنظیم کنیم ؟
-
ادمین | 11ماه قبل برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
-
