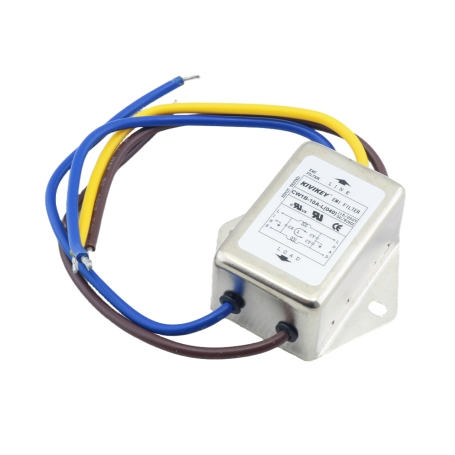

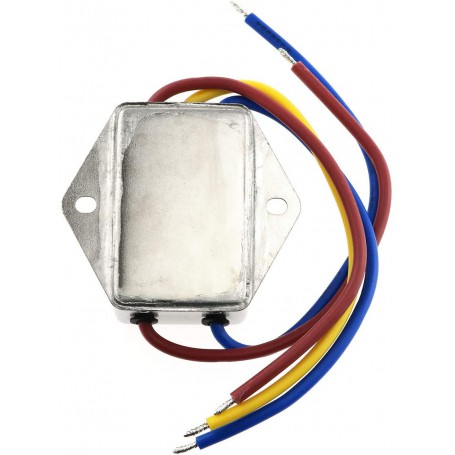

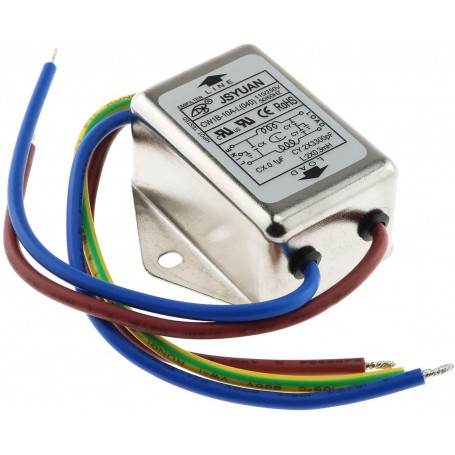

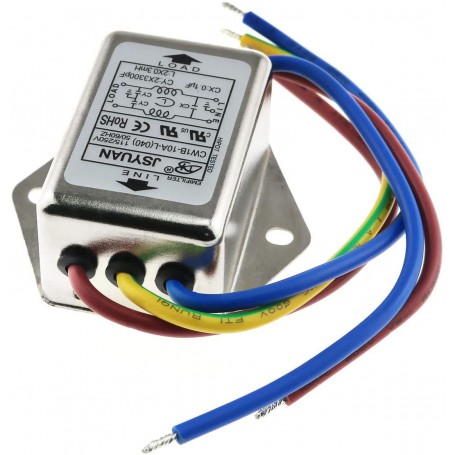

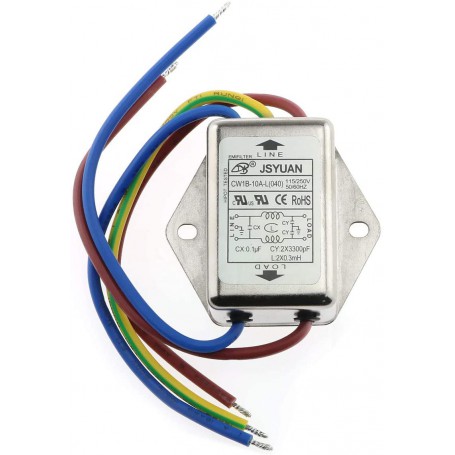

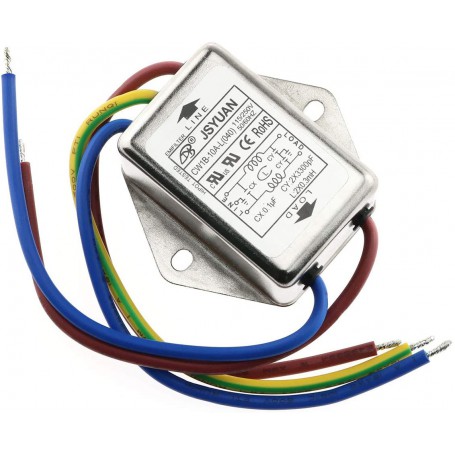

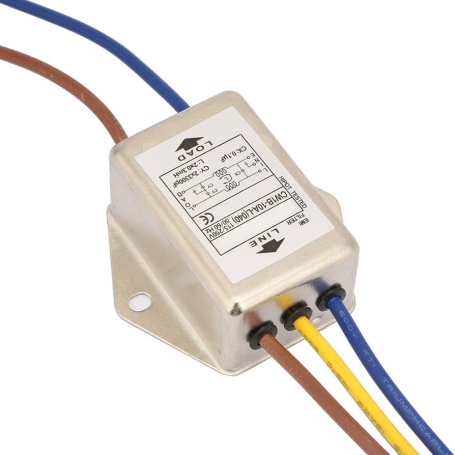

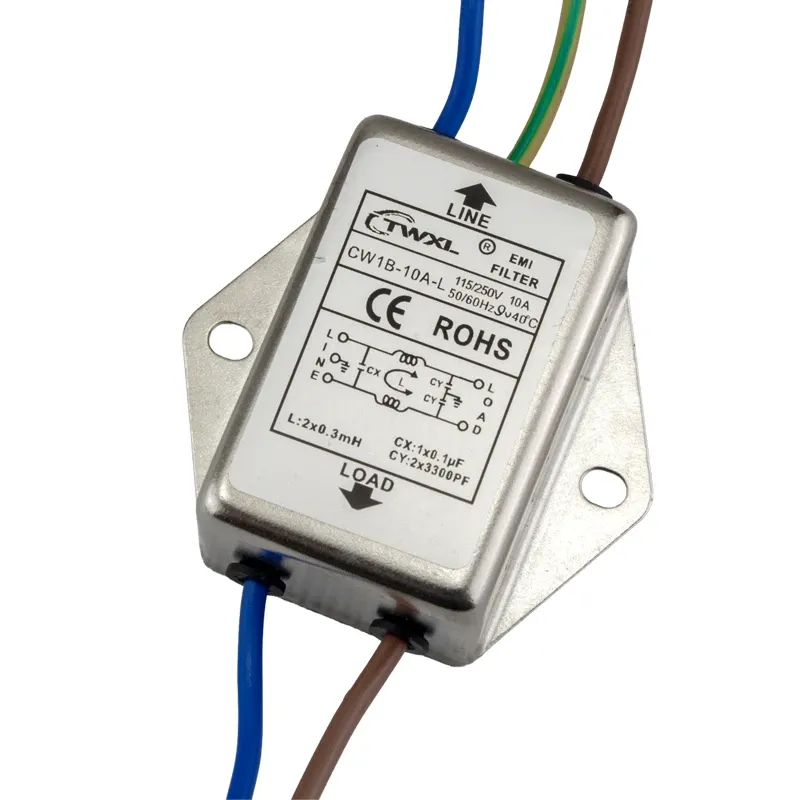

ماژول فیلتر EMI فلزی مدل CW1B-10A-L

فیلتر EMI یا فیلتر تداخلات الکترومغناطیسی (Electromagnetic Interference Filter) یکی از اجزای مهم در طراحی منابع تغذیه، تجهیزات صنعتی و دستگاه‌های حساس الکترونیکی است. این قطعه غیرفعال برای حذف نویزهای هدایت‌شده از طریق خطوط تغذیه و سیگنال به‌کار می‌رود و از تأثیر تداخلات فرکانس بالا بر عملکرد سیستم جلوگیری می‌کند.
مدل CW1B-10A-L از نوع فیلتر دو مرحله‌ای (Two-Stage Filter) است که هم نویز حالت مشترک (Common Mode Noise) و هم نویز تفاضلی (Differential Mode Noise) را حذف می‌کند. بدنه فلزی دستگاه سبب کاهش تابش الکترومغناطیسی و افزایش ایمنی در عملکرد فیلتر می‌شود.
این مدل برای جریان‌های تا 10 آمپر و ولتاژ 115 تا 250 ولت AC طراحی شده و با تست ولتاژ عایقی بالا، قابلیت اطمینان طولانی‌مدت را تضمین می‌کند. به‌دلیل وجود سیم‌های ورودی و خروجی مشخص با برچسب LINE و LOAD، نصب و راه‌اندازی آن بسیار ساده است.

مشخصات

• نام محصول: فیلتر EMI ورودی برق
• مدل: CW1B-10A-L
• نوع ساختار: فلزی، دو مرحله‌ای
• جریان نامی: 1 تا 10 آمپر
• فرکانس کاری: 50 / 60 هرتز
• ولتاژ کاری: 115 تا 250 ولت AC
• تست تحمل ولتاژ:
  • بین خطوط (Line-Line): تا 1450 ولت DC به مدت 2 ثانیه
  • بین خط و زمین (Line-Ground): تا 2250 ولت AC به مدت 2 ثانیه
• نویز قابل حذف: حالت مشترک و تفاضلی
• تعداد سیم‌ها: 3 عدد (ورودی، خروجی و زمین)
• جنس بدنه: آلومینیوم ضد زنگ
• نحوه نصب: پیچ‌دار (دارای دو سوراخ نصب در بدنه)

کاربردهای رایج

فیلتر EMI مدل CW1B-10A-L در حذف تداخلات ناشی از تجهیزات قدرت یا سیگنال‌های پرنویز بسیار مؤثر است. این فیلتر باعث افزایش پایداری عملکرد دستگاه‌ها و کاهش اثر نویز بر مدارهای حساس می‌شود.

•  منابع تغذیه سوئیچینگ (SMPS)
•  تجهیزات آزمایشگاهی و ابزار دقیق
•  کنترلرهای صنعتی و PLCها
•  دستگاه‌های CNC و موتور درایوها
•  لوازم پزشکی و اندازه‌گیری دقیق
•  محافظت از تجهیزات در برابر نویز خطوط برق شهری

The EMI (Electromagnetic Interference) Filter is a passive electrical component used to eliminate conducted noise and disturbances entering through the power supply or signal lines. It protects electronic systems from electromagnetic noise generated by other devices or from the grid itself.
The CW1B-10A-L model is a dual-stage EMI power line filter that effectively suppresses both common mode and differential mode noises. Its fully shielded metal enclosure ensures enhanced EMI reduction and durability.
This model supports up to 10A of rated current at 115–250VAC and has undergone high dielectric strength testing for insulation safety. Clearly labeled LINE and LOAD connections make wiring and installation straightforward.

Specifications

• Product Type: EMI Power Line Filter
• Model: CW1B-10A-L
• Structure: Metal enclosure, two-stage filter
• Rated Current: 1–10A
• Operating Frequency: 50 / 60Hz
• Rated Voltage: 115–250VAC
• Dielectric Strength Test:
  • Line-to-Line: 1450V DC for 2 seconds
  • Line-to-Ground: 2250V AC for 2 seconds
• Noise Suppression Type: Common mode & differential mode
• Wiring: 3 wires (input, output, ground)
• Enclosure Material: Aluminum alloy
• Mounting Type: Flange mount (two screw holes)

Common Applications

• Switching power supplies (SMPS)
• Laboratory and measurement instruments
• Industrial controllers and PLCs
• CNC machines and motor drives
• Medical and precision electronic devices
• AC mains noise filtering and surge protection
