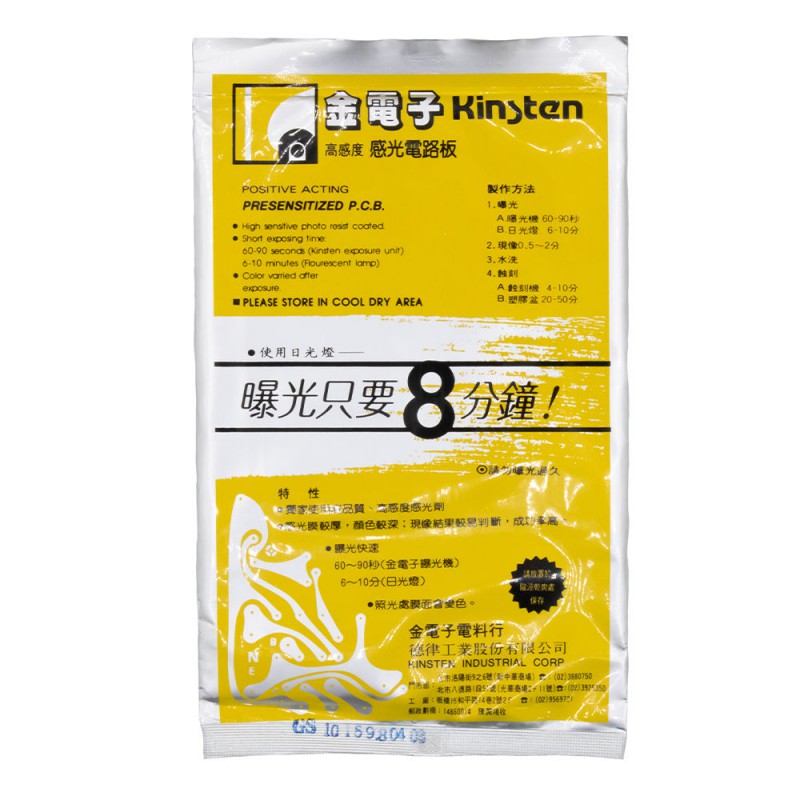

فیبر مدار چاپی تک رو حساس به نور 15x10
zoom_out_map
chevron_left chevron_right

فیبر مدار چاپی تک رو حساس به نور 15x10

2231001059

فیبر مدار چاپی حساس به نور 150x100mm

0‎ ریال (با مالیات) 0‎ ریال (بدون مالیات)
اتمام موجودی
notifications
موجود شد به من خبر بده

معرفی

این محصول یک برد مدار چاپی یک رو حساس به نور است. که برای نمونه زنی (prototyping) مدار به کار می رود .در تهیه یک برد مدار چاپی در خانه نکته مهم و اساسی تمیز در آوردن طرح مدار روی سطح مس است . این برد به نور حساس راه حلی ساده برای این کار است که هزینه های نمونه زنی اولیه را نیز کاهش می دهد .

مشخصات

  • ابعاد: 150x100mm
  • ضخامت:1.6mm
  • تک رو

نحوه استفاده

ابتدا نقشه مدار را طراحی کنید

سپس نقشه را روی یک کاغذ شفاف مثل فیلم مخصوص pcb یا لامینت یا پلاستیک / طلق پرینت کنید

در نهایت طرح نقشه را روی سطح این برد گذاشته و پوشش سطح حساس به نور را از آن جدا کرده ، به آن نور uv یا مهتابی بتابانید

سپس برد را در محلول سود سوز آوری یا NaOH فرو برده تا مدار چاپی ظاهر شود.

سپس برد را  داخل اسید کروفریک بگذارید تا بخش های اضافی آن حل شود.

امتیاز شما
  • علیرضا زرعی بارنجی | 2ماه قبل

    کاش موجود کنید خیلی به درد بخوره بهترین گزینه برای نمونه زنی هست
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | 2ماه قبل

      باتشکر از به اشتراک گذاری تجربیاتتون.
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • محمد ناصری | حدود 1 سال قبل

    لطفا موجود کنید
    پاسخ | گزارش
    0 thumb_down
    1 thumb_up
  • Mohammad Mofidi | بیش از 3 سال قبل
    دوستان توجه کنید که برای ظهور نباید از هیدروکسید سدیم استفاده کنید.بهترین ماده برای ظهور متاسیلیکات سدیم پنتا هیدرات (Na2SiO5.5H2O) هستش و میتونید از متا سیلیکات سدیم (Na2SiO3)هم استفاده کنید.سعی کنید از کاغذ شیشه ای استفاده کنید و 2 عدد رو بزارید روی هم.همچنین اگه از لامپ uv استفاده میکنید خیلی سریع(بین 60 تا 90) ثانیه زود لامپ رو خاموش کنید و سریع توی محلول ظهور بندازی وگرنه هرچی بیشتر بمونه خط ها از بین میره :)
    پاسخ | گزارش
    0 thumb_down
    1 thumb_up
    • علیرضا زرعی بارنجی | 2ماه قبل

      سدیم هیدروکسید با غلظت مناسب کاملا اوکیه و میشه باهاش 0.5mm pitch رو که ریز ترین مدار ممکن هست در آورد... نمیدونم ایرادش چیه که اینطور میگید وقتی کارو پرفکت در میاره درحالی که خیلی ارزون تره
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • محمدرضا اصلانی | بیش از 3 سال قبل
    سلام
    سود سوز آور رو از کجا می شه تهیه کرد یا اینکه جایگزینی داره ؟
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | بیش از 3 سال قبل
      سلام، متاسفانه کالای موردنظر در فروشگاه موجود نیست.
      پاسخ | گزارش
      0 thumb_down
      0 thumb_up
  • مسعود پناهی | بیش از 3 سال قبل
    سلام ممنون که این مودلی هم موجود کردین. به 6عدد نیاز دارم کی موجود خواهد شد
    پاسخ | گزارش
    0 thumb_down
    0 thumb_up
    • ادمین | بیش از 3 سال قبل
      سلام، 3 آمپر در 250 ولت را تحمل می کنند.
