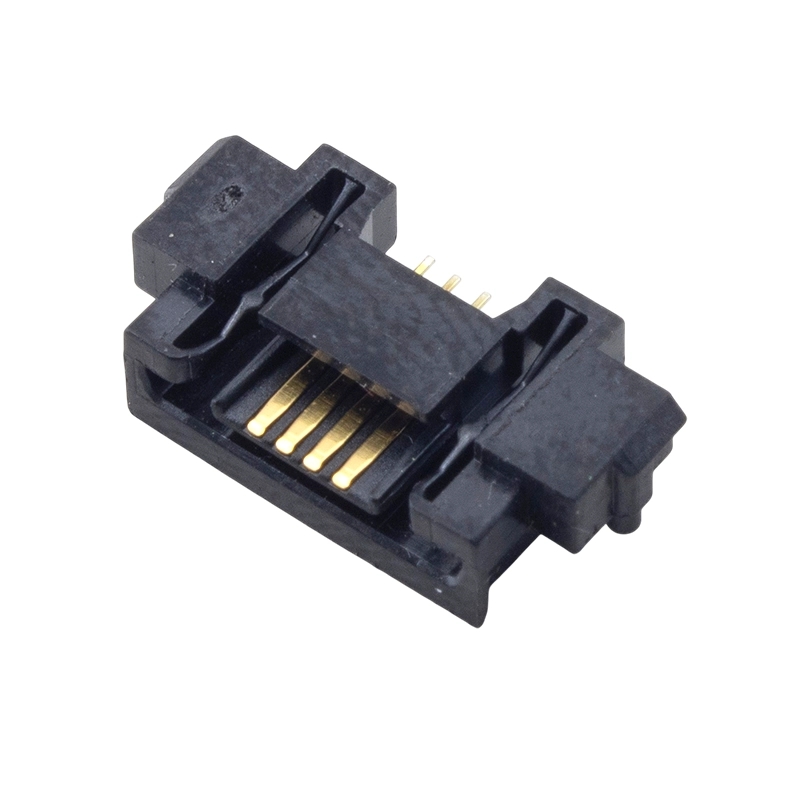

کانکتور لبه‌ای برد 4 پین SMD یک قطعه اتصال الکترونیکی با قابلیت نصب سطحی (Surface Mount Device) است که برای ایجاد ارتباط الکتریکی بین برد مدار چاپی و ماژول‌های دارای پد اتصال طراحی شده است. این قطعه بدون نیاز به سوراخ‌کاری روی برد، مستقیماً روی سطح PCB لحیم می‌شود و به کاهش فضای اشغال‌شده در طراحی مدار کمک می‌کند.ساختار این کانکتور شامل بدنه عایق مقاوم، چهار کنتاکت فلزی دقیق و پایه‌های مناسب برای مونتاژ سطحی است. طراحی SMD باعث افزایش سرعت مونتاژ در خطوط تولید و امکان استفاده در بردهای الکترونیکی با تراکم قطعات بالا می‌شود.

مشخصات

• تعداد پین: 4 پین
• نوع نصب: SMD (Surface Mount Device)
• نوع قطعه: کانکتور لبه‌ای برد (Card Edge Connector)
• نوع اتصال: برد به برد (Board-to-Board)
• رنگ بدنه: مشکی
• جنس بدنه: پلاستیک عایق مهندسی
• نوع کاربرد: اتصال مستقیم برد مدار چاپی
• ویژگی: دارای طراحی فشرده و مناسب مونتاژ سطحی
• نوع کنتاکت: فلزی با قابلیت ایجاد اتصال پایدار

کاربردهای رایج

این کانکتور در بردهای الکترونیکی کوچک و سیستم‌هایی که نیاز به اتصال کم‌حجم و قابل اطمینان دارند استفاده می‌شود. قابلیت نصب SMD آن باعث شده برای تولید انبوه و مدارهای دارای فضای محدود گزینه مناسبی باشد.

• تصال ماژول‌های الکترونیکی
• بردهای داخلی تجهیزات
• مدارهای کنترلی
• تجهیزات اندازه‌گیری کوچک
• ماژول‌های قابل تعویض
• بردهای رابط داخلی
• تجهیزات الکترونیکی مصرفی
