سلف 10 میکروهانری سری CD43 یک القاگر توان SMD با ابعاد فشرده 4×4×3 میلی‌متر است که برای کاربردهای منبع تغذیه سوئیچینگ و مدارات مبدل DC/DC طراحی شده است. ساختار فریت قالبی این قطعه باعث اشباع‌پذیری مناسب و عملکرد پایدار در جریان‌های کاری متوسط می‌شود و آن را به گزینه‌ای ایده‌آل برای طراحی‌های کم‌حجم و بردهای چندلایه تبدیل می‌کند.این مدل با تلرانس ±20٪، جریان اشباع حدود 1.15 آمپر و مقاومت DC حداکثر حدود 182 میلی‌اهم، تعادل مناسبی بین ظرفیت ذخیره انرژی و افت توان ایجاد می‌کند. اندازه‌گیری اندوکتانس در فرکانس 100 کیلوهرتز و شرایط استاندارد انجام شده و بازه دمای کاری آن از 40- تا 125+ درجه سانتی‌گراد تعریف شده است

مشخصات

• اندوکتانس: 10µH ±20%
• جریان اشباع (Isat): حدود 1.15A
• حداکثر مقاومت DC: حدود 182mΩ
• افت اندوکتانس: حدود 10٪ در جریان اشباع نامی
• فرکانس تست اندوکتانس: 100KHz با ولتاژ 0.1V
• افزایش دمای معمول: حدود 40 درجه سانتی‌گراد در جریان Irms
• بازه دمای کاری: 40- تا 125+ درجه سانتی‌گراد
• نوع نصب: SMD (نصب سطحی)

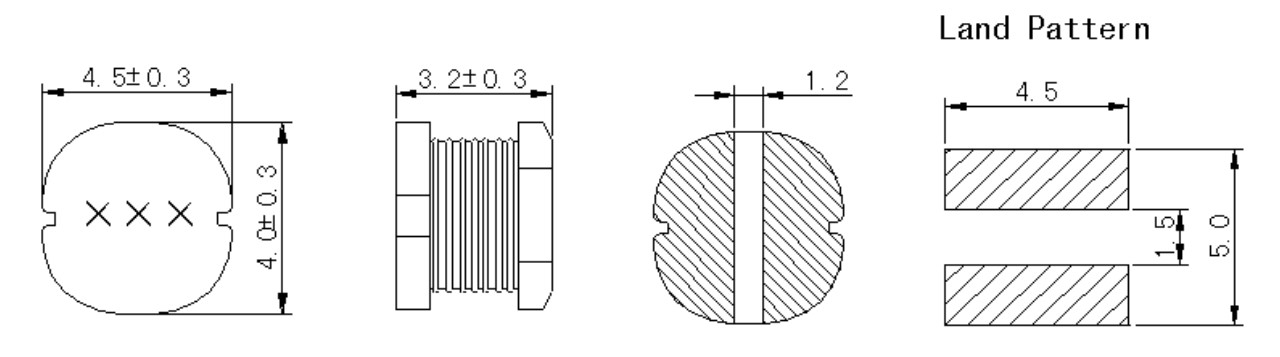

• ابعاد بدنه: 4×4.5×3 میلی‌متر

کاربردهای رایج

سلف 10 میکروهانری در مدارهای سوئیچینگ با فرکانس کاری متوسط تا بالا بسیار پرکاربرد است. این مقدار اندوکتانس معمولاً در خروجی مبدل‌های کاهنده و افزاینده برای کاهش ریپل جریان و تثبیت ولتاژ استفاده می‌شود. به دلیل جریان اشباع بالاتر نسبت به مقادیر اندوکتانس بیشتر، برای مدارهایی با جریان مصرفی بالاتر و فضای محدود مناسب است.

• مبدل‌های DC/DC کاهنده (Buck)
• مبدل‌های DC/DC افزاینده (Boost)
• رگولاتورهای سوئیچینگ بردهای میکروکنترلری
• منابع تغذیه ماژول‌های مخابراتی
• مدارات تغذیه LED Driver
• فیلتر خروجی منابع تغذیه سوئیچینگ
• تجهیزات دیجیتال قابل حمل
• مدارات تغذیه نمایشگرها و تجهیزات صنعتی کوچک
