ماژول اثر هال UGN3144

3011007041

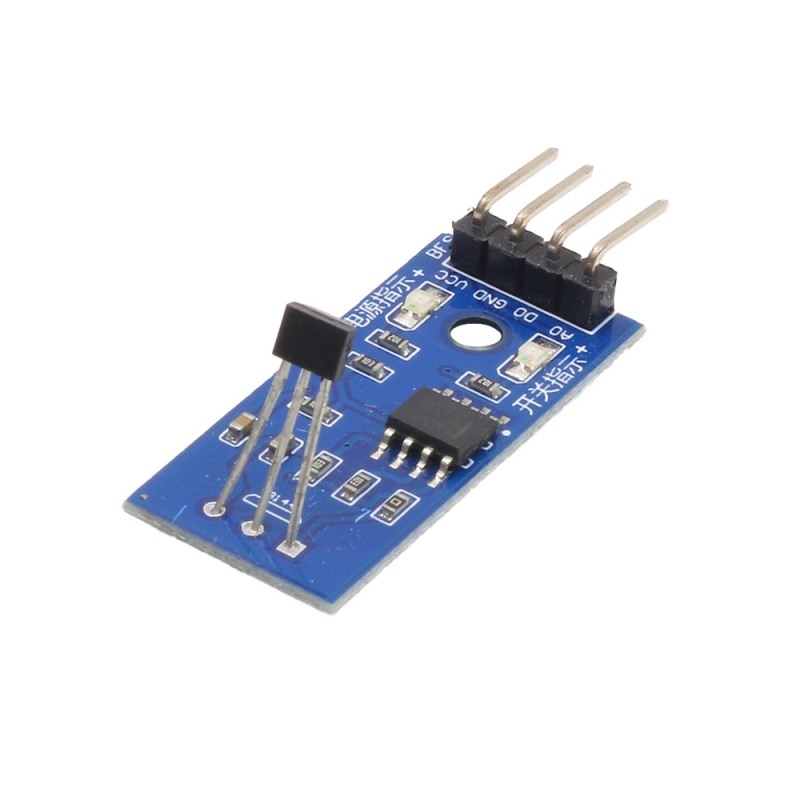

ماژول اثر هال مبتنی بر UGN3144 دارای خروجی آنالوگ و دیجیتال برای ارتباط آسان با انواع میکروکنترلرها

183,000‎ ریال (با مالیات) 183,000‎ ریال (بدون مالیات)

معرفی

سنسور اثر هال مبدلی است که خروجی آن بصورت ولتاژی است که در پاسخ به میدان مغناطیسی تغییر می کند. سنسورهای اثر هال در مجاورت دستگاه های سوئیچینگ ، تشخیص سرعت و سنجش جریان بکار می روند. ولتاژ هال متناسب است با جریان الکتریکی (I) و میدان مغناطیسی (B).اندازه این ولتاژ در محدودهٔ میکرو ولت می باشد. به همین خاطر در کاربردهای عملی حضور تقویت کننده ها ضروری می باشد.با اعمال میدان های مغناطیسی نسبتا بزرگ ولتاژ خروجی در محدودهٔ چند میکروولت می باشد. در این ماژول برای ارتقا حساسیت سنسور و گرفتن خروجی مطلوب با بیشترین دقت و با حداقل خطای هیسترزیس از تقویت کننده، رگولاتور ولتاژ و مدارهای سوییچینگ منطقی استفاده شده است که راه اندازی آسان آن را توسط آردوینو میسر می سازد.

ابعاد

ابعاد ماژول: 35x15mm

کاربردها

با خروجی دیجیتال
کنترل موتور(تشخیص سرعت )
تجهیزات عکاسی (اندازه گیری زمان)
زمان احتراق
حسگر مکان
شمارنده پالس (چاپگر و درایو موتور)
Joy stick
قفل شدن در
مشاهده جریان (سیستم موتور)
اندازه گیری سرعت چرخش
اندازه گیری فلو
رله
امنیتی (کارت های مغناطیسی )
ارتباطات راه دور
فشارسنج ها
سوییچ های محدود کننده
سنسور تعیین مکان لنز
تست تجهیزات
سنسور تعیین مکان شفت
دستگاه های سکه ای
با خروجی خطی
مشاهده جریان
درایو دیسک
درایو فرکانس متغیر
کنترل حفاظت موتور
حفاظت منبع تغذیه
اندازه گیری مکان
دیافراگم فشار
پتانسیومترهای غیر تماسی
سوییچ های انکودر
انکودرهای چرخشی
تنظیم کننده ولتاژ
ردیاب فلزات آهن دار

این سنسور اثر هال دارای خروجی دیجیتال می باشد. شما با استفاده از آردینو می توانید این سنسور را راه اندازی کنید.
