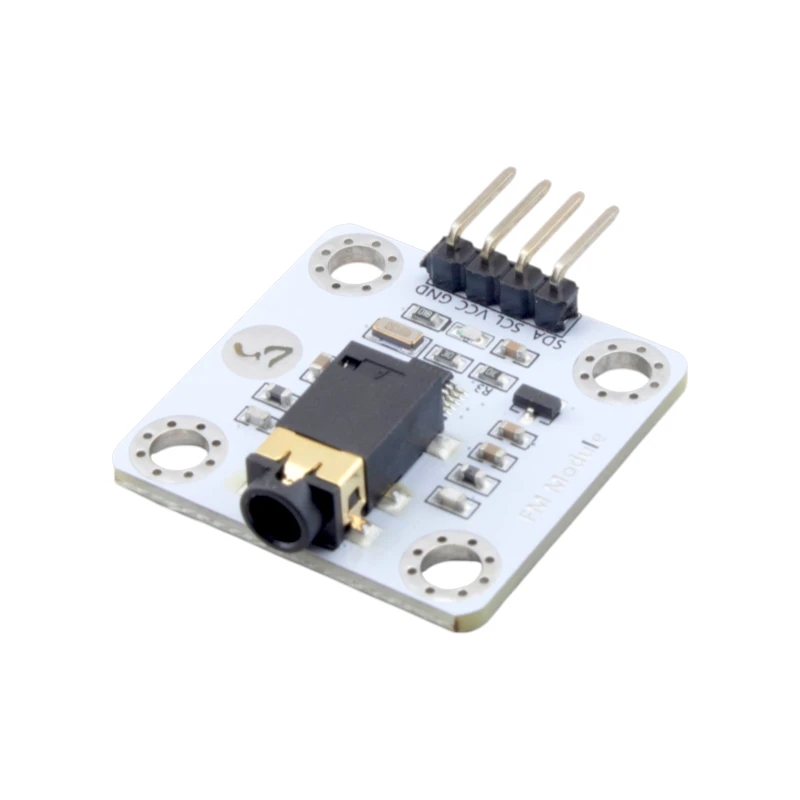

این ماژول یک گیرنده و تیونر دیجیتال رادیو FM است که از تراشه RDA5807M استفاده می‌کند. تراشه RDA5807M بخش‌های اصلی موردنیاز برای دریافت رادیو FM، انتخاب کانال، دمدولاسیون، پردازش صوت، تبدیل استریو/مونو و کنترل صدا را درون خود جای داده است.فرکانس ایستگاه، سطح صدا، جست‌وجوی خودکار کانال، حالت بی‌صدا و سایر تنظیمات از طریق رابط I2C توسط میکروکنترلر کنترل می‌شوند. خروجی صوتی استریو از طریق جک 3.5mm روی برد در دسترس است و می‌توان هدفون یا ورودی یک آمپلی‌فایر صوتی را به آن متصل کرد.تراشه RDA5807M از محدوده فرکانسی گسترده 50MHz تا 115MHz پشتیبانی می‌کند؛ بااین‌حال برای دریافت رادیوهای عمومی معمولاً باند 76 تا 108MHz یا 87.5 تا 108MHz در نرم‌افزار انتخاب می‌شود. این تراشه دارای پردازشگر صوتی Low-IF، کنترل خودکار بهره یا AGC، کاهش نویز، Soft Mute، Bass Boost، کنترل Volume و قابلیت دریافت اطلاعات RDS/RBDS است.

مشخصات فنی

• تراشه اصلی: RDA5807M
• نوع محصول: گیرنده و تیونر دیجیتال رادیو FM
• نوع خروجی صوتی: آنالوگ استریو
• رابط خروجی صوتی: جک 3.5mm
• رابط کنترل: I2C دو سیمه
• پایه‌های ارتباطی: SDA و SCL
• ولتاژ ورودی برد: 3.3V تا 5V طبق اطلاعات ارائه‌شده برای ماژول
• ولتاژ کاری خود تراشه: 1.8V تا 3.3V
• مصرف جریان تراشه: حدود 20mA در شرایط معمول و تغذیه 3V
• محدوده فرکانسی تراشه: 50MHz تا 115MHz
• محدوده معمول رادیو FM: 76MHz تا 108MHz با توجه به تنظیم Band
• فاصله قابل تنظیم کانال‌ها: 25kHz، 50kHz، 100kHz و 200kHz
• نوع دریافت صوت: استریو و مونو با تغییر خودکار متناسب با کیفیت سیگنال
• امپدانس هدفون قابل پشتیبانی توسط تراشه: حداقل حدود 32Ω
• قابلیت جست‌وجوی خودکار ایستگاه: دارد
• قابلیت نمایش قدرت سیگنال RSSI: دارد
• قابلیت اندازه‌گیری SNR: دارد
• پشتیبانی از RDS/RBDS: دارد؛ نیازمند پشتیبانی نرم‌افزاری
• کنترل دیجیتال صدا و Mute: دارد
• کنترل Bass Boost: دارد
• مرجع فرکانسی روی برد: کریستال 32.768kHz
• ابعاد برد: حدود 26.9×26.9mm
• فاصله پایه‌ها: 2.54mm
• تعداد پایه‌های ارتباطی: 4 پایه
• سازگار با: Arduino، STM32، میکروکنترلرهای خانواده 8051 و دیگر کنترلرهای دارای I2C

پین‌ها و اتصالات

• SDA: خط داده رابط I2C
• SCL: خط کلاک رابط I2C
• VCC: ورودی تغذیه ماژول
• GND: زمین تغذیه و سیگنال
• جک 3.5mm: خروجی صوتی استریو کانال‌های Left و Right
• برای اتصال به STM32 یا ESP32 معمولاً می‌توان ماژول را با 3.3V تغذیه کرد و پایه‌های SDA و SCL را مستقیماً به رابط I2C کنترلر متصل نمود.

ویژگی‌ها

• دریافت رادیو FM به‌صورت استریو
• کنترل کامل دیجیتال از طریق I2C
• دارای خروجی مستقیم هدفون 3.5mm
• امکان جست‌وجوی خودکار ایستگاه‌ها
• کنترل نرم‌افزاری فرکانس و شدت صدا
• قابلیت تشخیص قدرت و کیفیت سیگنال
• مجهز به AGC و کاهش نویز دیجیتال
• پشتیبانی از Soft Mute و Bass Boost
• پشتیبانی سخت‌افزاری از RDS/RBDS
• ابعاد کوچک و مناسب برای پروژه‌های قابل‌حمل

کاربردها

• ساخت رادیو FM دیجیتال
• پروژه‌های آموزشی Arduino و STM32
• ساخت گیرنده رادیویی دارای نمایشگر LCD یا OLED
• سیستم‌های صوتی قابل‌حمل
• رادیوهای رومیزی و باتری‌خور
• پروژه‌های مبتنی بر میکروکنترلرهای خانواده 8051
• افزودن قابلیت رادیو FM به آمپلی‌فایرها و اسپیکرهای دست‌ساز
• دریافت اطلاعات RDS مانند نام ایستگاه با برنامه‌نویسی مناسب
