کنترلر سنسور مکش ویپ و پاد یک مدار مجتمع کوچک برای مدیریت عملکرد دستگاه‌های تبخیرکننده قابل‌حمل است. این قطعه با تشخیص تغییرات ایجادشده توسط سنسور مکش، خروجی AT را برای راه‌اندازی کویل گرم‌کن فعال می‌کند و نیاز به کلید مکانیکی برای شروع عملکرد دستگاه را کاهش می‌دهد.این کنترلر برای سیستم‌هایی طراحی شده است که با باتری تک‌سلولی لیتیومی کار می‌کنند و علاوه بر کنترل خروجی گرم‌کن، امکاناتی مانند تشخیص افت ولتاژ، محدودسازی زمان کارکرد و حفاظت در برابر اتصال کوتاه یا اضافه‌بار را در اختیار مدار قرار می‌دهد.

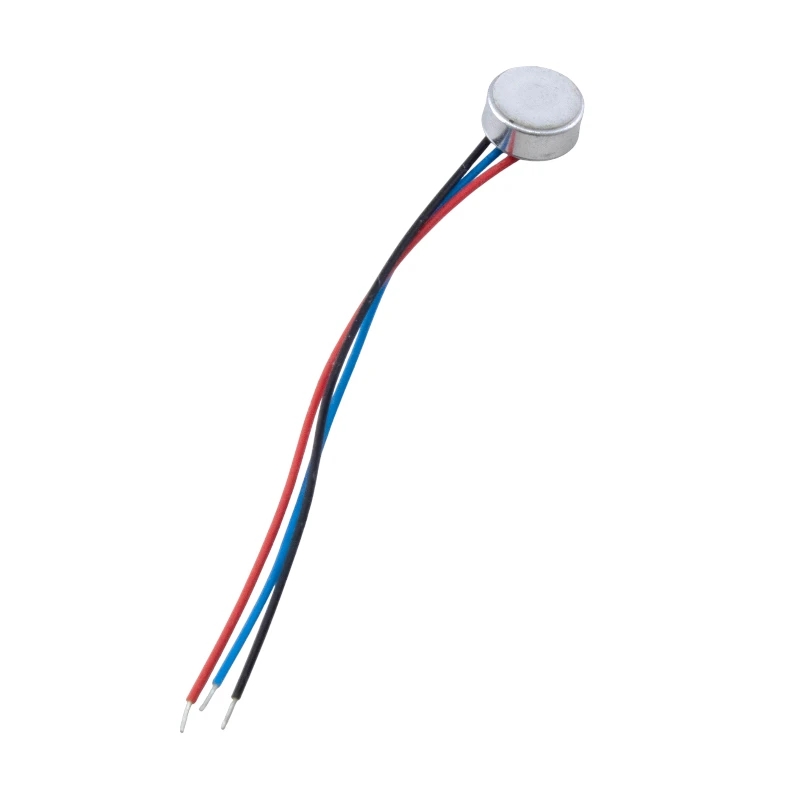

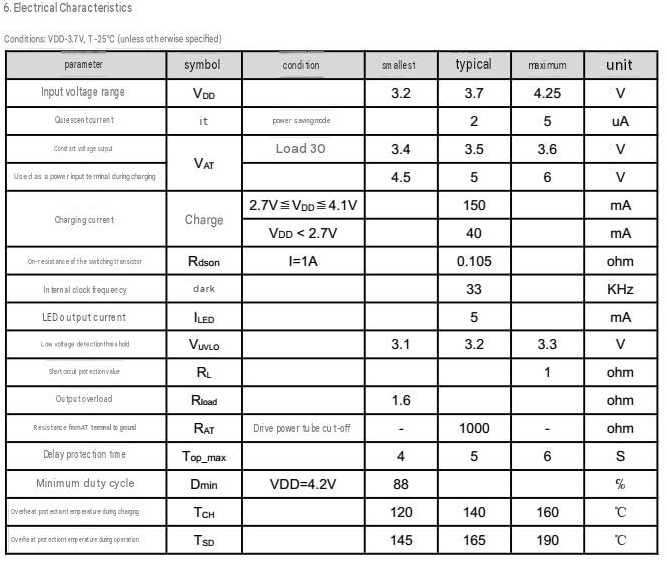

مشخصات

• نوع کالا: کنترلر سنسور مکش الکترونیکی
• کاربرد: کنترل فعال‌سازی کویل گرم‌کن پاد و ویپ
• ولتاژ تغذیه: 3.2V تا 4.25V
• ولتاژ کاری معمول: 3.7V
• تعداد پایه: 5 پایه
• نوع پکیج: SMD

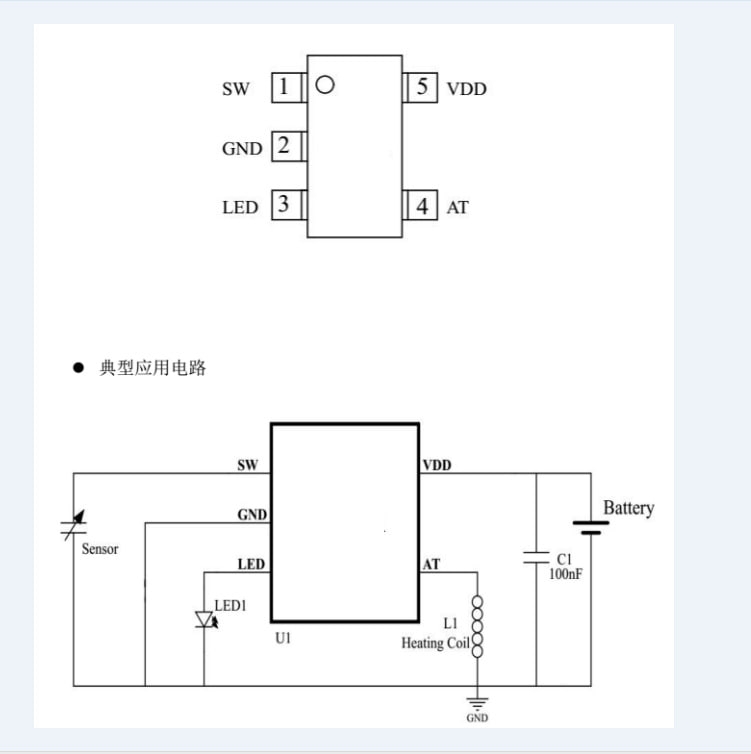

• پایه‌ها: SW, GND, LED, AT, VDD
• جریان مصرفی حالت آماده‌به‌کار: 2µA
• ولتاژ خروجی ثابت: 3.4V تا 3.6V
• جریان خروجی شارژ: 150mA در 2.7V ≤ VDD ≤ 4.1V
• جریان خروجی شارژ: 40mA در VDD < 2.7V
• مقاومت روشن شدن کلید داخلی: 0.105Ω
• فرکانس داخلی: 33kHz
• جریان خروجی LED: 5mA
• آستانه تشخیص ولتاژ پایین: 3.1V تا 3.3V
• مقاومت تشخیص اتصال کوتاه: 1Ω
• حداقل مقاومت بار خروجی: 1.6Ω
• مقاومت پایه AT تا زمین هنگام قطع خروجی: 1000Ω
• زمان حفاظت تأخیر: 4s تا 6s
• حداقل Duty Cycle خروجی: 88% در VDD=4.2V
• دمای حفاظت شارژ: 120°C تا 160°C
• دمای حفاظت هنگام کار: 145°C تا 190°C

ویژگی‌ها

• فعال‌سازی خروجی با تشخیص مکش بدون نیاز به کلید مکانیکی
• مناسب برای طراحی دستگاه‌های قابل‌حمل با باتری لیتیومی
• دارای خروجی اختصاصی برای کویل گرم‌کن
• مصرف بسیار کم در حالت آماده‌به‌کار
• دارای حفاظت در برابر اتصال کوتاه خروجی
• دارای محدودکننده زمان فعال بودن خروجی
• امکان اتصال LED وضعیت عملکرد

کاربردهای رایج

این کنترلر در مدارهای کوچک و باتری‌محور استفاده می‌شود که نیاز به تشخیص مکش و کنترل خودکار گرم‌کن دارند. ساختار آن برای تجهیزات الکترونیکی قابل‌حمل با ولتاژ نزدیک به باتری لیتیومی تک‌سل طراحی شده است و می‌تواند در طراحی یا تعمیر بخش کنترل پاد و ویپ مورد استفاده قرار گیرد.

• کنترل مدار مکش در دستگاه‌های پاد
• راه‌اندازی کویل گرم‌کن ویپ
• طراحی بردهای کوچک تبخیرکننده الکترونیکی
• جایگزینی مدار کنترل مکش در تجهیزات مشابه
• مدیریت خروجی گرم‌کن در سیستم‌های باتری‌خور کوچک
