ماژول X9C103S شامل آی‌سی پتانسیومتر دیجیتال مدل X9C103S است که بر پایه تکنولوژی دیجیتال XDCP ساخته شده و با رابط کنترلی سه‌سیمی (CS، U/D و INC) قابل تنظیم است. این ماژول امکان کنترل مقاومت متغیر به‌صورت دیجیتالی را فراهم کرده و به‌واسطه‌ی حافظه غیر فرار داخلی، پس از قطع و وصل تغذیه نیز موقعیت wiper را حفظ می‌کند. کاربر می‌تواند با ارسال پالس به ورودی INC و تعیین جهت با پایه U/D، مقدار مقاومت را افزایش یا کاهش دهد. عملکرد پایه CS نیز برای فعال‌سازی و ذخیره مقدار نهایی در حافظه به‌کار می‌رود. این ماژول برای پروژه‌هایی که نیاز به مقاومت تنظیم‌پذیر نرم‌افزاری دارند بسیار مناسب است و جایگزین مناسبی برای پتانسیومترهای مکانیکی در محیط‌های صنعتی به‌شمار می‌رود.

مشخصات

• ولتاژ کاری : 5.0 ولت
• ولتاژ ورودی VH: بین 0 تا 5.0 ولت
• ولتاژ ورودی VL: بین -5.0 تا 0 ولت
• مقاومت کل: 10kΩ ±20٪
• تعداد گام wiper: 100
• مقاومت هر گام: تقریباً 103Ω
• مقاومت داخلی wiper: حدود 40Ω
• جریان مصرفی فعال: حداکثر 3mA
• جریان در حالت standby: بین 200µA تا 750µA
• دما کاری: بین 0 تا 70 درجه سانتی‌گراد
• حافظه داخلی: غیر فرار با عمر بیش از 100 سال

کاربردهای رایج

این ماژول برای تنظیم خودکار مقاومت در مدارهای دیجیتال و آنالوگ بسیار کاربردی است و مناسب پروژه‌هایی است که نیاز به کنترل دقیق و ذخیره موقعیت دارند. استفاده از آن در سیستم‌هایی با تغییرات مکرر و نیازمند دقت بالا مانند تجهیزات اندازه‌گیری، مدارهای صوتی و کنترل موتور پیشنهاد می‌شود.

• تنظیم دیجیتال سطح صدا در آمپلی‌فایرها
• اصلاح خودکار مقاومت در سیستم‌های دماپایدار
• تقسیم ولتاژ دیجیتالی در مدارهای آنالوگ
• کالیبراسیون اتوماتیک سنسورها
• تنظیم روشنایی LEDها یا دور موتور DC
• جایگزینی پتانسیومترهای مکانیکی در محیط صنعتی
• ذخیره تنظیمات الکترونیکی در شرایط قطع برق
• کنترل پارامترهای دقیق در ابزارهای آزمایشگاهی
• تقویت‌کننده‌های قابل تنظیم توسط میکروکنترلر
• تنظیم نقطه مرجع در مدارهای مقایسه‌گر یا کنترل

Specification

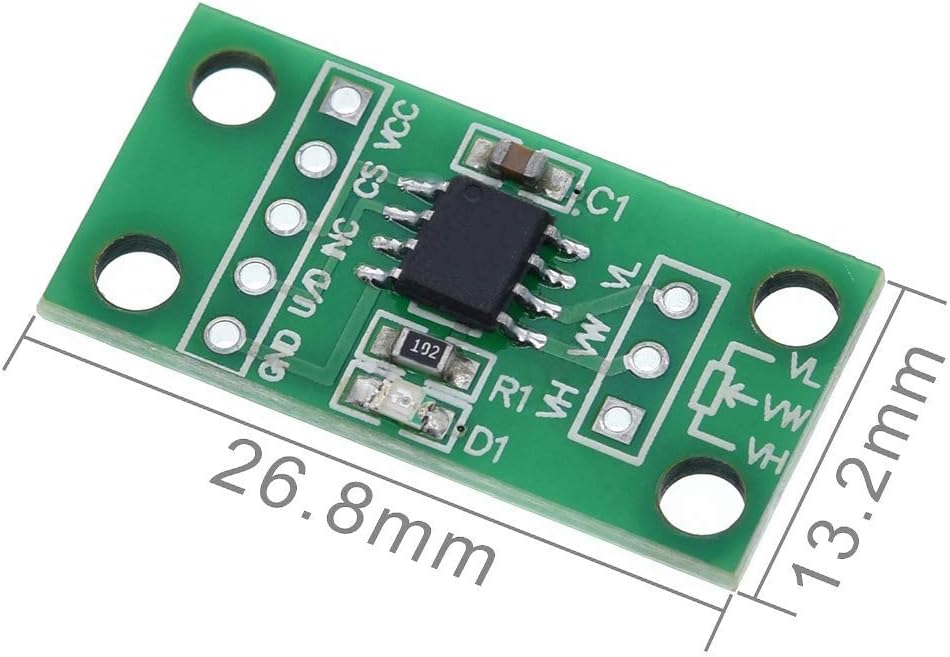

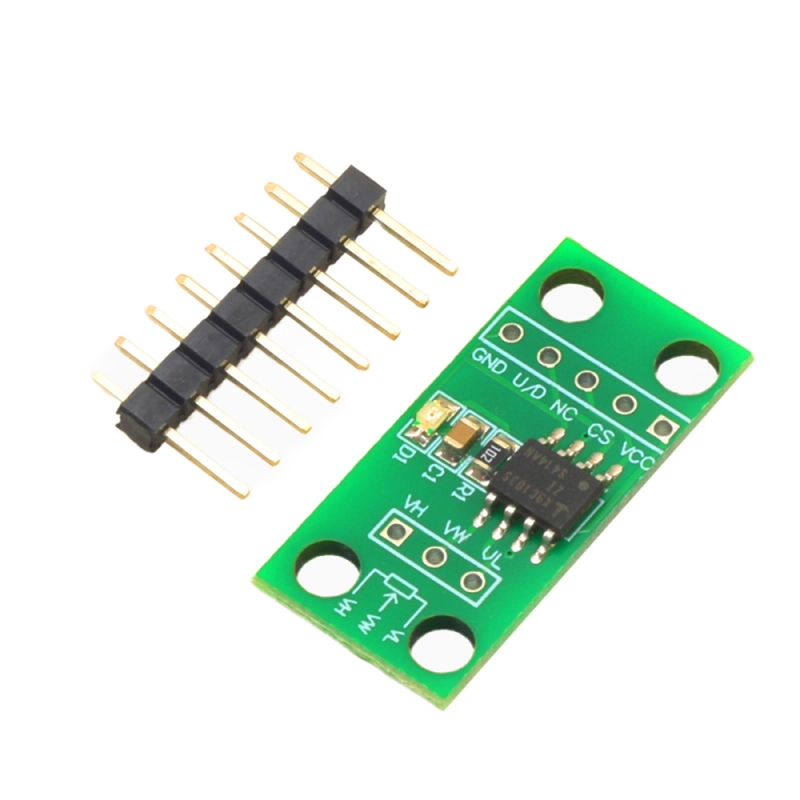

1) Wide voltage (3V-5V) power supply. Chip X9C103S; PCB board size: 2.7x1.3CM
2) 10K span potentiometer.
3) potentiometer intermediate tap between 0-10k slide Total 100 (potentiometer wiper typical impedance 40 ohms)
4) digital potentiometer VL and VH port corresponding to the lower and upper sliding rheostat allows the input voltage range -5V to + 5V.
5) Digital Potentiometer module with a test program, the program code for the C language code, sub-module prepared. Code includes: the main function, sub-function display, buttons and Functions of each module header files, you can use KEIL4 open source code by the line test and learning.
Test section
1) Just as the test module may study the source code, the test program .HEX file is downloaded to the target board.
