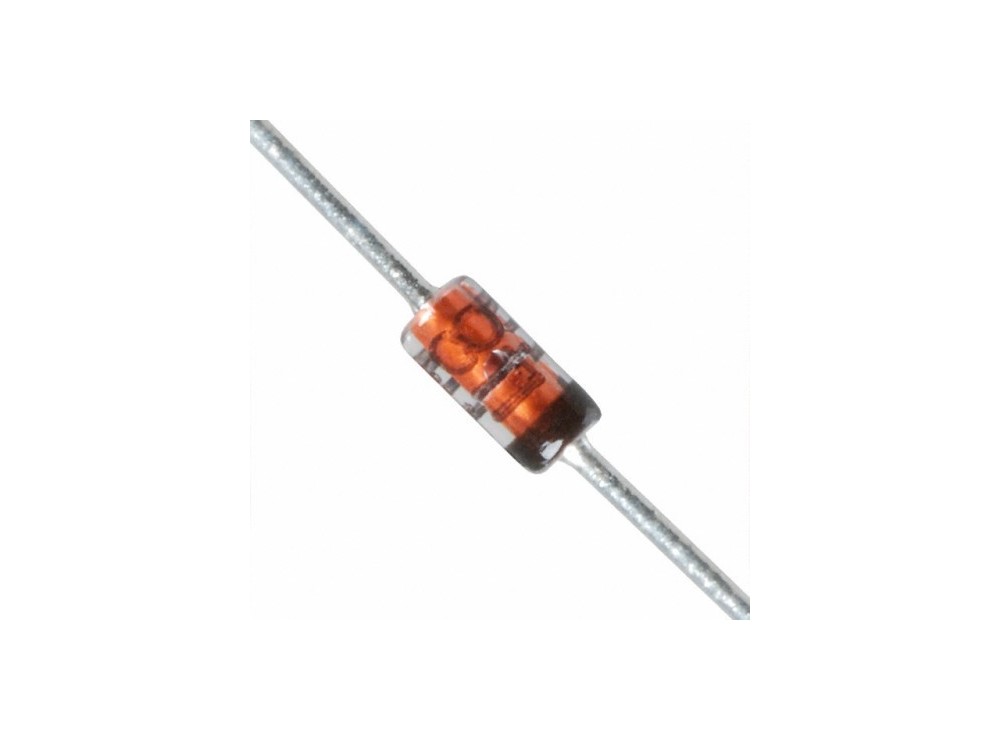

دیود 1N4148 یکی از پرکاربردترین دیودهای سوئیچینگ سیگنال در صنعت الکترونیک است که بهواسطهی زمان بازیابی بسیار کوتاه، عملکرد پایدار و طراحی ساده، در مدارهای دیجیتال و آنالوگ مورد استفاده قرار میگیرد. این دیود در پکیج شیشهای DO-35 ارائه میشود که مناسب نصب بهصورت Through-Hole است و مقاومت بالایی در برابر نویز و تغییرات دمایی دارد. ساختار داخلی 1N4148 از نوع PN است و در کاربردهایی نظیر کلیدزنی سریع، محافظت در برابر ولتاژ معکوس و اصلاح سیگنالهای کوچک بسیار مؤثر عمل میکند. زمان بازیابی کمتر از 4 نانوثانیه، آن را گزینهای مناسب برای مدارهای با فرکانس بالا کرده است. همچنین قابلیت عبور جریان تا 300 میلیآمپر و مقاومت در برابر ولتاژ معکوس تا 100 ولت از دیگر ویژگیهای فنی مهم آن است.
مشخصات
- ولتاژ معکوس بیشینه (Reverse Voltage): 100V
- جریان مستقیم میانگین (Average Forward Current): 300mA
- جریان پیک لحظهای (Peak Surge Current): 2A
- افت ولتاژ مستقیم (Forward Voltage Drop @10mA): حدود 0.72V
- زمان بازیابی معکوس (Reverse Recovery Time): کمتر از 4ns
- توان تلفاتی کل (Power Dissipation): 500mW
- نوع پکیج: DO-35 (شیشهای)
- ابعاد پکیج: طول حدود 4.3mm، قطر 2.0mm (بدون پایه)
کاربردهای رایج
دیود 1N4148 بهدلیل ویژگیهای سوئیچینگ سریع و پایداری بالا، در بسیاری از پروژهها و مدارهای الکترونیکی بهعنوان دیود عمومی یا محافظ مورد استفاده قرار میگیرد. این قطعه بهویژه در مدارات منطقی، منابع تغذیه و سیستمهای کنترل دقیق، نقش کلیدی ایفا میکند.
- مدارهای منطقی TTL و CMOS
- مدارات کلمپ و محافظ ولتاژ معکوس
- مدارات سوئیچینگ با فرکانس بالا
- مدارات شارژ و دشارژ خازنها
- منابع تغذیه سوئیچینگ (SMPS)
- مدارات محافظ ترانزیستور
- مدارات آشکارساز سیگنال RF
- مبدلهای DC به DC
- مدارات تایمر و اسیلاتور
- مدارات ارتباطی و مخابراتی
-
ابوالفضل اختیاری | 7 روز قبل سلام وقتتون بخیر یه سوالی داشتم بابت این دیود زنر اینکه داخل توضیحات نوشتید شکست ولتاژ 75v هست ولی درحالی که من با تستر دیود ولتاژ شکستشو گرفتم 100v هست و داخل بعضی از سایت ها هم 100v زده، میخواستم بپرسم چرا؟🤔
-
ادمین | 6 روز قبل توضیحات کالا اصلاح شد .با تشکر از حسن توجه شما
-
-
مهدی صادقی | حدود 1 ماه قبل سلام . smd این مدل رو دارین ؟
-
ادمین | حدود 1 ماه قبل سلام می توانید از دیود LL4148 SMD پکیج MiniMELF کد کالا 2041004004 استفاده نمایید .
-
-
بی بی گل توکلی | 7ماه قبل به جای این از چه چیزی استفاده کنم موجود نیست
-
ادمین | 7ماه قبل سلام می توانید از مدل های 1N914 / BAT85 / 1N3064 ضمنا برای اطلاعات فنی دقیق تر دیتاشیت هر سه مدل را مطالعه نمایید .
-
-
حسین حسنی | حدود 1 سال قبل سلام. میشه راهنمایی بفرمایید: این دیود از نوع دیود زنر هست؟ و اگه این دیود از نوع زنر نیست چرا شکل دیود زنر ساختنش؟
-
ادمین | حدود 1 سال قبل سلام
از نوع دیود فست می باشد / شرکت سازنده به این مدل طراحی کرده است (دیتاشیت مطالعه گردد)
-
-
سعید پورفتحی | بیش از 2 سال قبل سلام من خیلی دنبال دیود H48 بودم ولی دیتاشیتی از ان پیدا نکردم ممکنه راهنمایی کنید که از کجامشخصات ی
ا مشابهشو میشه گیر اورد-
حسین جانی زاده | بیش از 2 سال قبل سلام , از همین دیود 1N4148 استفاده کنید.
-
