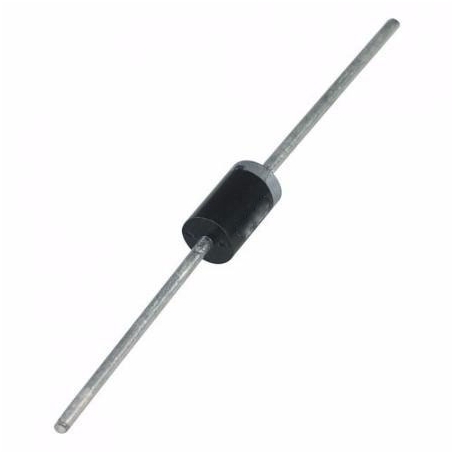

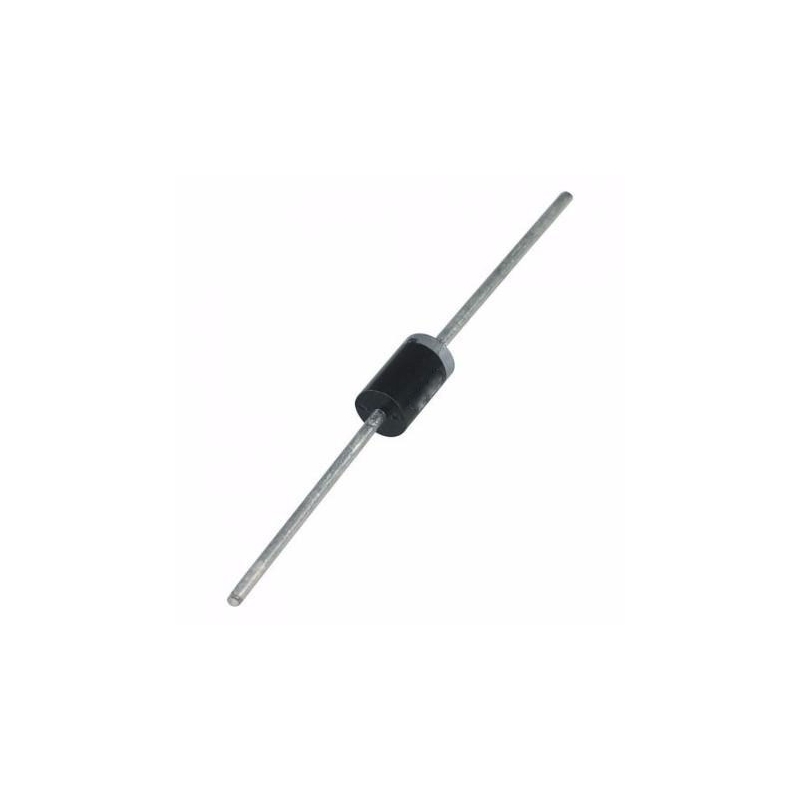

دیود 1N5397 یک دیود یکسوساز سیلیکونی از خانواده 1N5391 تا 1N5399 است که با جریان متوسط 1.5A و ولتاژ معکوس تکراری 600V طراحی شده است. این دیود در مدارهای یکسوسازی نیم‌موج یا تمام‌موج برای تبدیل جریان متناوب به جریان مستقیم استفاده می‌شود و با افت ولتاژ مستقیم کم و نشتی معکوس پایین، راندمان خوبی را در مدارهای تغذیه ارائه می‌دهد. توانایی تحمل جریان هجومی تا 50A و محدوده دمای کاری وسیع ‎-55°C تا +150°C باعث شده این قطعه در بسیاری از کاربردهای عمومی و صنعتی قابل اعتماد باشد. بسته‌بندی DO-15 و ابعاد کوچک آن، نصب آسان و سازگاری با انواع بردهای مدار چاپی را ممکن می‌سازد.

مشخصات

• ولتاژ کاری (VRRM): ‎600 V
• ولتاژ معکوس (RMS): ‎420 V
• ولتاژ DC بلاکینگ: ‎600 V
• جریان مستقیم متوسط (IO): ‎1.5 A
• جریان هجومی (IFSM): ‎50 A
• افت ولتاژ مستقیم (VF @ IF=1.5A): ‎1.4 V
• جریان نشتی معکوس (IR @ VR, 25°C): ‎5 µA
• جریان نشتی معکوس (IR @ VR, 100°C): ‎50 µA
• ظرفیت پیوندی (CJ): ‎15 pF
• محدوده دمای کاری و نگهداری: ‎-55°C تا +150°C
• مقاومت حرارتی (RθJA): ‎50 °C/W
• پکیج: DO-15

کاربردهای رایج

این دیود برای استفاده در مدارهای تغذیه و یکسوسازی ولتاژ در دستگاه‌های الکترونیکی خانگی، صنعتی و تجاری بسیار متداول است.

• یکسوسازی نیم‌موج و تمام‌موج
• منابع تغذیه خطی و سوئیچینگ
• مدارهای شارژر باتری
• مدارهای فیلتر و تثبیت ولتاژ
• سیستم‌های تغذیه تجهیزات صوتی و تصویری
• مدارهای راه‌انداز موتور DC
• مدارهای AC به DC در تجهیزات خانگی
• سیستم‌های تغذیه کنترل صنعتی
• بردهای آزمایشگاهی و آموزشی
• مدارهای برق اضطراری کوچک

Specification

Vr - Reverse Voltage: 600 V
If - Forward Current: 1.5 A
Type: Standard Recovery Rectifiers
Vf - Forward Voltage: 1.4 V
Max Surge Current: 50 A
Ir - Reverse Current: 5 uA
Minimum Operating Temperature: - 65 C
Maximum Operating Temperature: + 150 C
