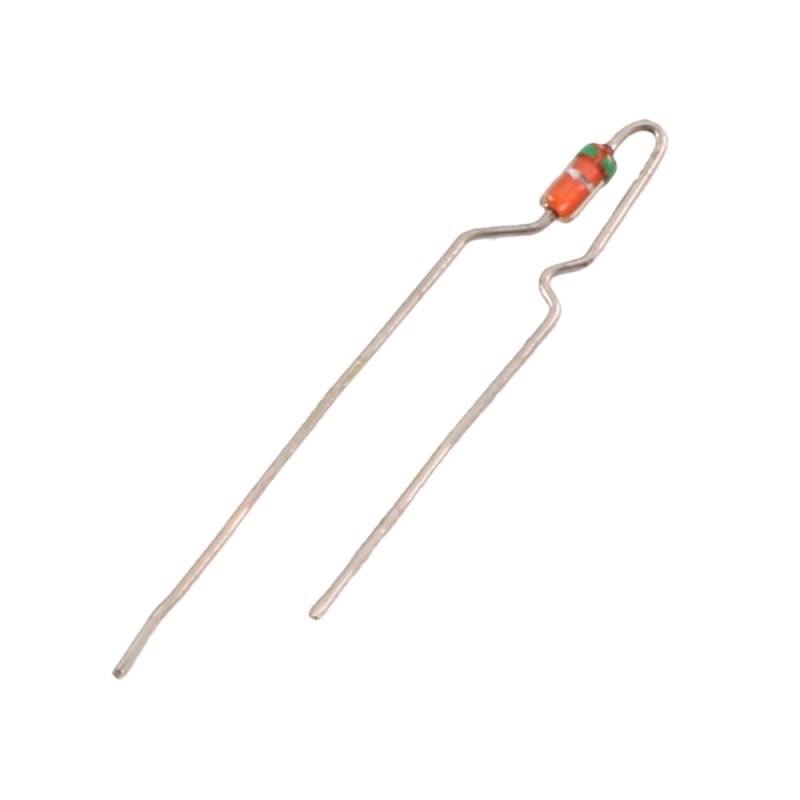

دیود ایستاده 1S953 مارک NEC
کد کالا:
2041004305
دیود 1S953 ساخت NEC یک دیود سیلیکونی سوئیچینگ سریع با ساختار اپیتاکسیال و پکیج DO-35 است. این دیود با زمان بازیابی معکوس کوتاه، ظرفیت خازنی پایین و نشتی جریان کم، برای سوئیچینگ سیگنال در مدارهای الکترونیکی، تجهیزات مخابراتی و طراحی مدارهای پالسی مناسب است.
ارسال سریع به سراسر کشور
ارسال روزانه سفارشها به تمامی نقاط ایران با امکان ارسال رایگان و روشهای متنوع حمل
بستهبندی حرفهای و ایمن
بستهبندی مناسب برای محافظت از قطعات الکترونیکی حساس در فرآیند حمل و جابهجایی
خرید مطمئن از ECA
ارائه کالاها با تضمین اصالت و پشتیبانی پس از فروش
دیود 1S953 یکی از دیودهای سوئیچینگ سریع (High Speed Switching Diode) ساخت شرکت NEC است که با فناوری سیلیکون اپیتاکسیال (Silicon Epitaxial) تولید شده و برای کنترل جهت عبور جریان و سوئیچینگ سریع سیگنالهای الکتریکی طراحی شده است.ویژگی اصلی این دیود، زمان بازیابی معکوس بسیار کوتاه آن است. در مدارهایی که سیگنالها با سرعت بالا تغییر وضعیت میدهند، دیود باید بتواند پس از تغییر پلاریته، بهسرعت از حالت هدایت خارج شود. ساختار 1S953 این امکان را فراهم میکند و به کاهش تأخیر ناشی از بازیابی معکوس کمک میکند.ظرفیت خازنی پایین این دیود نیز باعث کاهش اثرات خازنی ناخواسته در مسیر سیگنال میشود. همچنین جریان نشتی معکوس کم آن برای مدارهایی که کنترل جریانهای کوچک اهمیت دارد، مزیت محسوب میشود.
دیود 1S953 در پکیج محوری DO-35 عرضه میشود و به دلیل نصب پایهدار (Through Hole)، برای استفاده روی بردهای مدار چاپی و تعمیر تجهیزات الکترونیکی مناسب است.این دیود برای طراحانی که به سوئیچینگ سریع، ابعاد کوچک و مشخصات الکتریکی قابل پیشبینی نیاز دارند، گزینهای کاربردی محسوب میشود. همچنین میتوان از آن برای جایگزینی دیودهای آسیبدیده در مدارهایی استفاده کرد که مدل 1S953 برای آنها در نظر گرفته شده است.
مشخصات
- نوع: دیود سوئیچینگ سریع (High Speed Switching Diode)
- مدل: 1S953
- سازنده: NEC
- فناوری ساخت: Silicon Epitaxial
- جنس نیمههادی: سیلیکون
- پکیج: DO-35
- استاندارد پکیج: JEDEC DO-35 / EIAJ SC-40
- نوع نصب: پایهدار (Through Hole)
- تعداد پایه: 2
- حداکثر ولتاژ معکوس پیک (VRM): 35V
- حداکثر ولتاژ معکوس (VR): 30V
- حداکثر جریان متوسط یکسوشده (IO): 100mA
- حداکثر جریان مستقیم پیک (IFM): 300mA
- حداکثر جریان هجومی مستقیم (IFSM): 2A برای پالس 1µs
- حداکثر توان تلفاتی (P): 500mW در دمای محیط 25°C
- ولتاژ مستقیم (VF): مقدار معمول 0.8V و حداکثر 1V در جریان 30mA
- جریان نشتی معکوس (IR): مقدار معمول 0.01µA و حداکثر 0.1µA در ولتاژ معکوس 30V
- ظرفیت خازنی (Ct): مقدار معمول 2pF و حداکثر 4pF در فرکانس 1MHz و ولتاژ معکوس 0V
- زمان بازیابی معکوس (trr): مقدار معمول 2ns و حداکثر 3ns در شرایط IF=10mA ،VR=6V و RL=100Ω
- حداکثر دمای پیوند (Tj): 200°C
- محدوده دمای نگهداری: -65°C تا +200°C
- حداکثر طول بدنه: 3.9mm
- حداکثر قطر بدنه: 1.98mm
- قطر پایه: 0.5mm
ویژگی ها
- سوئیچینگ سریع برای مدارهای دارای تغییرات سریع سیگنال
- کاهش تأخیر ناشی از بازیابی معکوس
- ظرفیت خازنی پایین برای محدود کردن اثرات ناخواسته روی سیگنال
- جریان نشتی معکوس کم برای کنترل بهتر جریان در حالت قطع
- ساختار سیلیکونی اپیتاکسیال با عملکرد مناسب در سوئیچینگ
- پکیج محوری کوچک و مناسب نصب روی برد مدار چاپی
- قابلیت استفاده در مدارهای پالسی و پردازش سیگنال
- مناسب تعمیر و جایگزینی در تجهیزات دارای دیود 1S953
کاربردها
دیود 1S953 برای مدارهایی طراحی شده است که سرعت تغییر وضعیت و کاهش اثرات خازنی در آنها اهمیت دارد. این دیود میتواند در مسیر سیگنال، مدارهای سوئیچینگ کمجریان و بخشهای کنترلی تجهیزات الکترونیکی مورد استفاده قرار گیرد. زمان بازیابی کوتاه و جریان نشتی پایین، استفاده از آن را در مدارهای پالسی و سیگنالهای سریع امکانپذیر میکند. همچنین پکیج پایهدار آن برای تعمیر بردهای الکترونیکی و جایگزینی دیودهای هممدل مناسب است.
- مدارهای سوئیچینگ سریع سیگنال
- مدارهای پردازش پالس
- مدارهای محدودکننده ولتاژ سیگنال
- مدارهای شکلدهی موج
- مدارهای کنترل و هدایت سیگنال
- تجهیزات مخابراتی و ارتباطی
- مدارهای منطقی و دیجیتال
- تعمیر بردهای الکترونیکی دارای دیود 1S953
