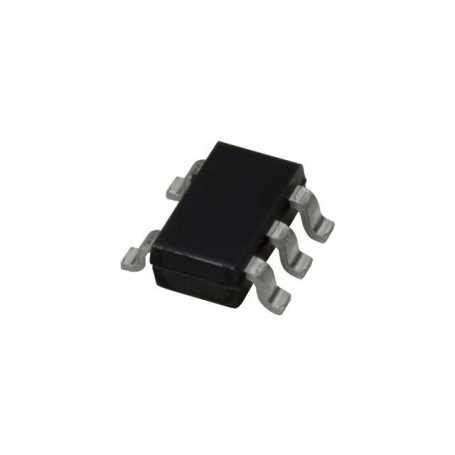

تراشه شارژر باتری لیتیوم تک سل LTC4054 پکیج SOT-23-5

کد کالا: 2101015134
آی‌سی LTC4054ES5-4.2 با مارکینگ LTH7 یک شارژر خطی مستقل برای باتری‌های لیتیوم‌یون تک‌سل است که فرآیند شارژ را با روش CC/CV انجام می‌دهد. این تراشه با ولتاژ نهایی شارژ 4.2V و جریان قابل تنظیم توسط مقاومت خارجی، برای طراحی مدارهای شارژ باتری 3.7V در تجهیزات قابل حمل استفاده می‌شود.
ارسال سریع به سراسر کشور
ارسال روزانه سفارش‌ها به تمامی نقاط ایران با امکان ارسال رایگان و روش‌های متنوع حمل
بسته‌بندی حرفه‌ای و ایمن
بسته‌بندی مناسب برای محافظت از قطعات الکترونیکی حساس در فرآیند حمل و جابه‌جایی
خرید مطمئن از ECA
ارائه کالاها با تضمین اصالت و پشتیبانی پس از فروش
0 ریال
ناموجود
این کالا در حال حاضر موجود نیست. می‌توانید از کالاهای مشابه در پایین صفحه دیدن نمایید.
notifications_active notifications
موجود شد به من خبر بده
اطلاع رسانی خواهیم کرد

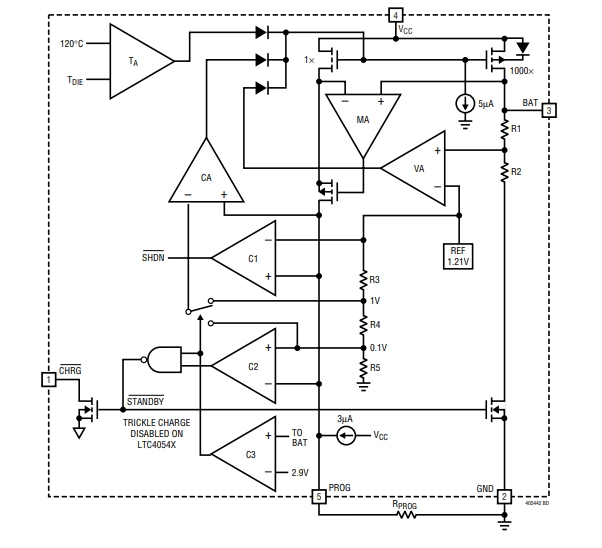

LTC4054ES5-4.2 یک آی‌سی شارژر خطی تک‌سل لیتیوم‌یون (Standalone Linear Li-Ion Battery Charger) از خانواده محصولات Linear Technology است که امروزه تحت برند Analog Devices عرضه می‌شود. این قطعه تمام بخش‌های اصلی کنترل شارژ را درون خود دارد و برای شارژ باتری‌های لیتیوم‌یون با ولتاژ نامی 3.6V یا 3.7V و ولتاژ نهایی شارژ 4.2V طراحی شده است.این آی‌سی فرآیند شارژ را با الگوریتم جریان ثابت/ولتاژ ثابت (Constant Current / Constant Voltage) انجام می‌دهد. جریان شارژ توسط یک مقاومت خارجی روی پایه PROG تنظیم می‌شود و مدار داخلی شامل MOSFET قدرت، کنترل پایان شارژ، شارژ مجدد خودکار، محدودکننده حرارتی و خروجی وضعیت شارژ است.مدل دارای مارکینگ LTH7 مربوط به نسخه LTC4054 با قابلیت شارژ قطره‌ای (Trickle Charge) است. این قطعه در پکیج کوچک TSOT-23 عرضه شده و برای مدارهای کم‌حجم که نیاز به شارژ مستقیم یک سلول لیتیومی دارند، کاربرد دارد. در طراحی مدار باید محدودیت‌های حرارتی پکیج کوچک در جریان‌های بالا در نظر گرفته شود.


مشخصات

  • نوع قطعه: آی‌سی شارژر خطی باتری لیتیوم‌یون
  • مدل کامل: LTC4054ES5-4.2
  • مارکینگ بدنه: LTH7
  • سازنده: Linear Technology / Analog Devices
  • نوع باتری: Lithium-Ion و Li-Po تک‌سل
  • تعداد سلول: 1 سلول سری
  • ولتاژ نامی باتری: 3.6V / 3.7V
  • ولتاژ نهایی شارژ: 4.2V
  • روش شارژ: Constant Current / Constant Voltage (CC/CV)
  • ولتاژ ورودی کاری: 4.25V تا 6.5V
  • ولتاژ ورودی پیشنهادی: 5V DC
  • حداکثر ولتاژ مطلق ورودی: 10V
  • جریان شارژ قابل تنظیم: تا 500mA
  • روش تنظیم جریان: مقاومت خارجی روی پایه PROG
  • ولتاژ پایه PROG هنگام شارژ: حدود 1V
  • آستانه شارژ قطره‌ای: حدود 2.9V
  • جریان شارژ قطره‌ای: حدود 1/10 جریان تنظیم‌شده
  • آستانه پایان شارژ: حدود 1/10 جریان شارژ تنظیم‌شده
  • ولتاژ شروع شارژ مجدد: حدود 4.05V
  • نوع خروجی وضعیت شارژ: Open-Drain
  • مقاومت روشن MOSFET داخلی: حدود 600mΩ
  • جریان مصرفی در حالت Shutdown: حدود 25µA
  • جریان مصرفی از باتری هنگام قطع ورودی: کمتر از 2µA

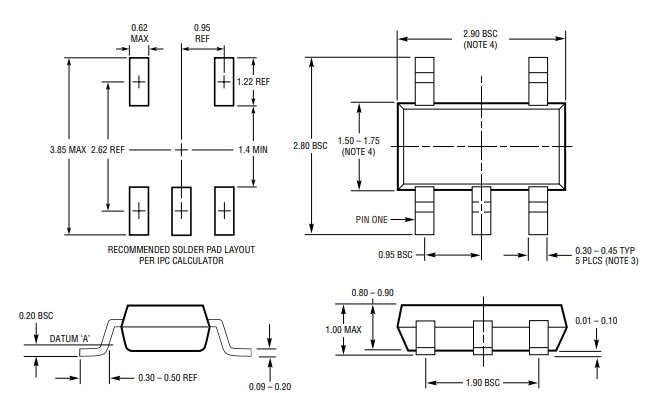

  • نوع پکیج: TSOT-23 با 5 پایه
  • نام رایج پکیج: SOT-23-5 / SOT-25
  • گام پایه‌ها: 0.95mm

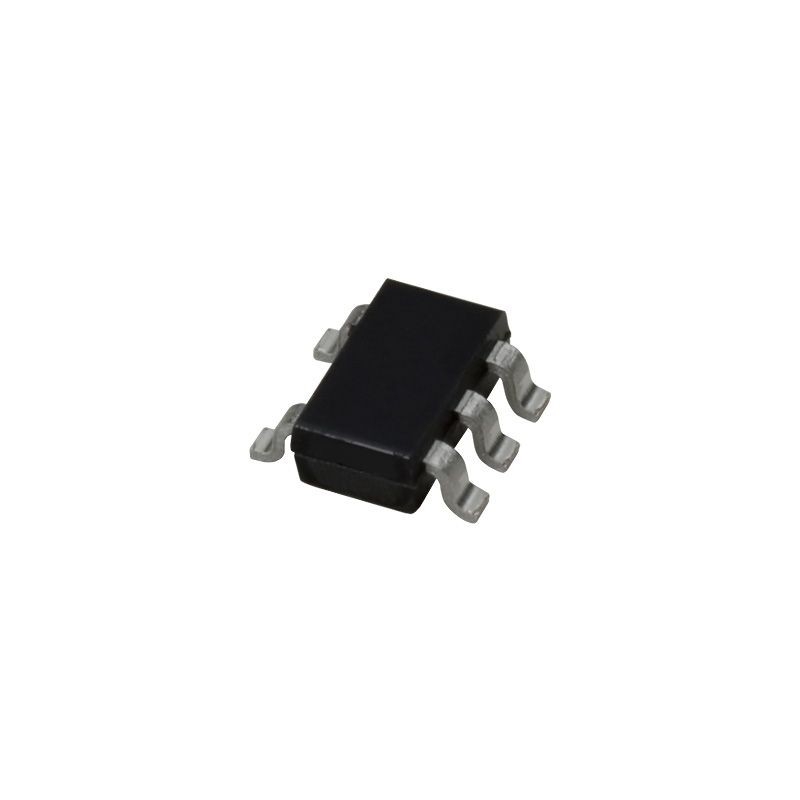

تراشه شارژر باتری لیتیوم تک سل LTC4054 پکیج SOT-23-5

تراشه شارژر باتری لیتیوم تک سل LTC4054 پکیج SOT-23-5


کاربردهای رایج

این آی‌سی در مدارهای شارژ باتری لیتیوم‌یون تک‌سل استفاده می‌شود و برای تجهیزاتی مناسب است که نیاز به مدار شارژ کوچک و کم‌قطعه دارند. به دلیل داشتن کنترل داخلی شارژ، در بسیاری از طراحی‌های قابل حمل که با باتری 3.7V کار می‌کنند کاربرد دارد.

  • مدار شارژ باتری لیتیوم‌یون تک‌سل
  • مدارهای شارژ USB برای تجهیزات قابل حمل
  • تجهیزات Bluetooth و صوتی کوچک
  • دستگاه‌های پوشیدنی و کم‌مصرف
  • مدارهای شارژ باتری در تجهیزات قابل حمل
  • تعمیر بردهای شارژ مبتنی بر LTC4054
