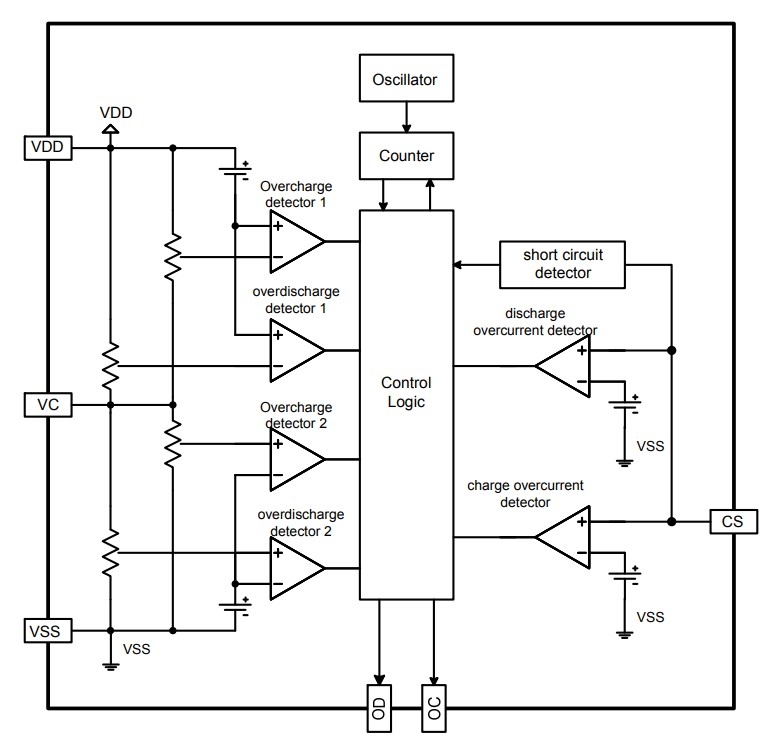

تراشه HY2120-CB یک آی‌سی محافظ باتری (Battery Protection IC) ساخت HYCON Technology است که برای طراحی مدارهای محافظ باتری‌های لیتیومی دو سلول سری استفاده می‌شود. این قطعه وظیفه شارژ کردن باتری را ندارد و جریان یا ولتاژ شارژ CC/CV تولید نمی‌کند؛ بلکه در کنار یک شارژر مناسب 2S، وضعیت سلول‌ها و جریان عبوری را پایش کرده و در شرایط غیرعادی مدار را قطع می‌کند. این آی‌سی ولتاژ هر سلول را از طریق ورودی VC بررسی می‌کند و با کنترل دو MOSFET خارجی، باتری را در برابر شرایطی مانند افزایش بیش از حد ولتاژ، تخلیه بیش از حد، اضافه‌جریان شارژ، اضافه‌جریان دشارژ و اتصال کوتاه محافظت می‌کند. مدارهای تأخیر داخلی باعث می‌شوند عملکرد حفاظتی بدون نیاز به تنظیمات اضافی زمانی انجام شود. HY2120-CB برای ساخت بردهای محافظ باتری 2S با ابعاد کوچک مناسب است و به دلیل مصرف جریان پایین، می‌تواند به‌صورت دائمی در مدار پک باتری قرار گیرد.

مشخصات

• مدل: HY2120-CB
• نوع قطعه: آی‌سی محافظ باتری Battery Protection IC
• نوع باتری: لیتیوم‌یون و لیتیوم‌پلیمر قابل شارژ
• تعداد سلول: 2 سلول سری 2S
• ولتاژ اسمی پک: 7.4V
• ولتاژ شارژ کامل متداول پک: 8.4V
• پکیج: SOT-23-6
• نوع نصب: SMD
• تعداد پایه: 6 پایه
• محدوده ولتاژ کاری بین VDD و VSS: 1.5V تا 10V
• محدوده ولتاژ کاری بین VDD و CS: 1.5V تا 33V
• دمای کاری: -40°C تا +85°C
• دمای نگهداری: -40°C تا +125°C
• حداکثر توان تلفاتی پکیج: 250mW
• ولتاژ تشخیص اضافه‌شارژ هر سلول: 4.28V ±25mV
• ولتاژ آزادسازی اضافه‌شارژ: 4.08V ±50mV
• ولتاژ تشخیص اضافه‌دشارژ هر سلول: 2.90V ±80mV
• ولتاژ آزادسازی اضافه‌دشارژ: 3.00V ±100mV
• ولتاژ تشخیص اضافه‌جریان دشارژ: 200mV ±30mV
• ولتاژ تشخیص اضافه‌جریان شارژ: -210mV ±30mV
• زمان تشخیص اضافه‌شارژ: حدود 1000ms
• زمان تشخیص اضافه‌دشارژ: حدود 110ms
• زمان تشخیص اضافه‌جریان دشارژ: حدود 10ms
• زمان تشخیص اضافه‌جریان شارژ: حدود 7ms
• زمان تشخیص اتصال کوتاه: حدود 250µs
• ولتاژ تشخیص اتصال کوتاه پایه CS: معمولاً 1.0V
• جریان مصرفی عادی: حدود 5µA
• حداکثر جریان مصرفی عادی: 9µA
• حداکثر جریان مصرفی در حالت Power-Down: 0.1µA
• قابلیت شارژ باتری با ولتاژ نزدیک به صفر: دارد

کاربردهای رایج

HY2120-CB در مدارهای محافظ پک‌های باتری لیتیومی دو سلول استفاده می‌شود. این قطعه معمولاً همراه با MOSFETهای خارجی و یک مدار شارژ مناسب به کار می‌رود تا از آسیب‌های ناشی از شرایط غیرعادی الکتریکی جلوگیری شود.

• بردهای محافظ باتری لیتیومی 2S
• پک باتری لیتیوم‌یون 7.4V
• پک‌های باتری لیتیوم‌پلیمر دو سلول
• تجهیزات قابل حمل باتری‌خور
• ابزارهای شارژی کوچک
• چراغ‌های شارژی
• مدارهای BMS ساده دو سلول
