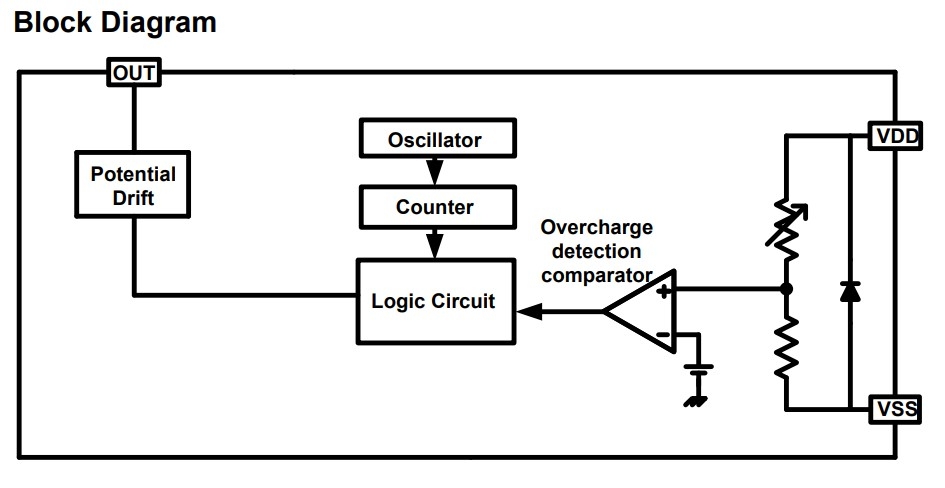

HY2213-BB3A یک آی‌سی کنترل بالانس شارژ باتری تک‌سلولی لیتیومی است که برای مدارهای مدیریت شارژ باتری‌های Li-ion و Li-polymer طراحی شده است. این قطعه دارای مدار تشخیص دقیق ولتاژ، مدار تأخیر داخلی و خروجی کنترل برای راه‌اندازی MOSFET خارجی در مسیر کنترل شارژ است. مدل HY2213-BB3A از نسخه‌های دارای کنترل MOSFET نوع P است. در این مدل، پایه OUT هنگام تشخیص شرایط اضافه‌شارژ برای کنترل MOSFET خارجی استفاده می‌شود. مدار داخلی بدون نیاز به خازن خارجی برای ایجاد تأخیر تشخیص عمل کرده و مصرف جریان پایینی دارد. این آی‌سی برای استفاده در مدارهای بالانس شارژ باتری‌های چند سلولی که هر سلول به‌صورت جداگانه پایش می‌شود، مناسب است و به دلیل پکیج SOT-23-6 امکان استفاده در طراحی‌های فشرده را فراهم می‌کند.

مشخصات

• نوع محصول: آی‌سی کنترل بالانس شارژ باتری
• مدل: HY2213-BB3A
• کاربرد: کنترل شارژ و بالانس سلول لیتیوم یون
• نوع باتری: Li-ion و Li-polymer
• تعداد سلول قابل کنترل: 1 سلول
• نوع کنترل MOSFET: P-MOSFET

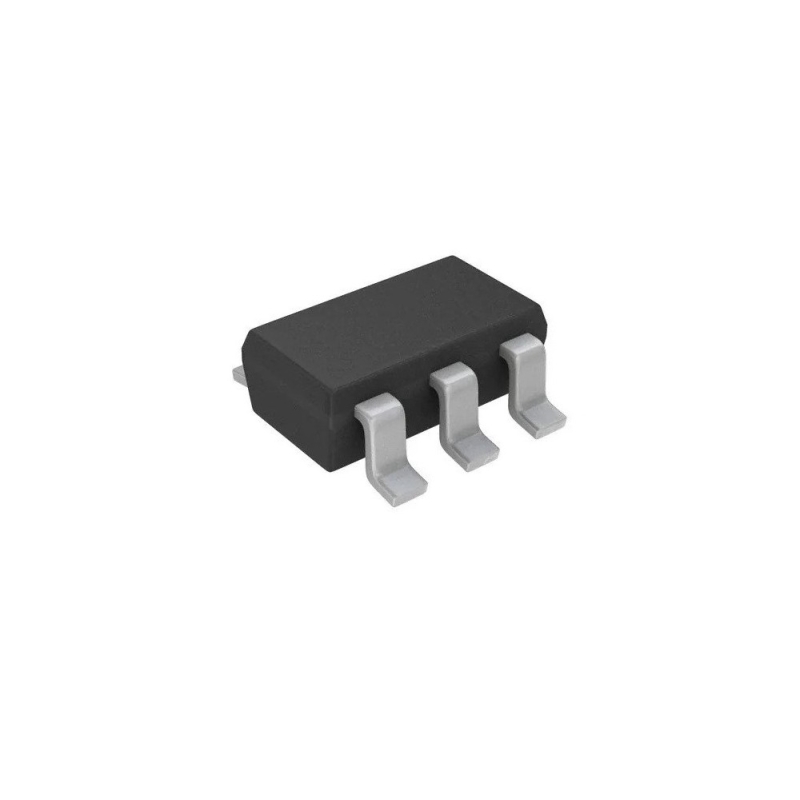

• نوع پکیج: SOT-23-6
• نوع نصب: SMD
• تعداد پایه: 6 پایه
• ولتاژ کاری VDD: 1.5V تا 8V
• جریان مصرفی در حالت کاری: 2.0μA (Typical)
• حداکثر جریان مصرفی در حالت کاری: 3.5μA
• حداکثر جریان مصرفی حالت آماده‌به‌کار: 0.5μA
• ولتاژ تشخیص اضافه‌شارژ: 4.200V ±0.025V
• ولتاژ آزادسازی اضافه‌شارژ: 4.190V ±0.035V
• زمان تأخیر تشخیص اضافه‌شارژ: 200ms تا 300ms
• محدوده دمای کاری: -40°C تا +85°C
• توان تلفاتی: 250mW

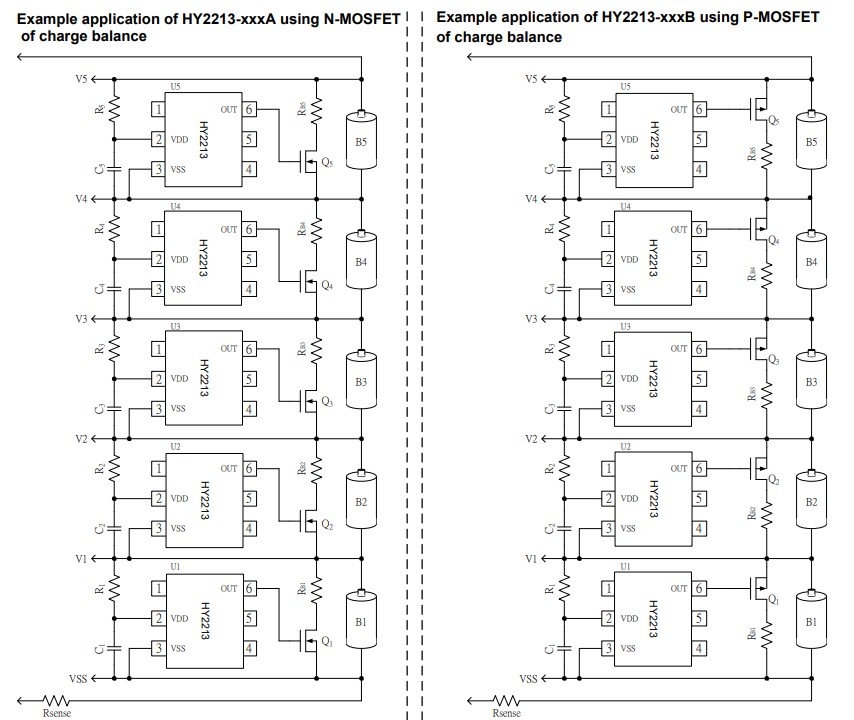

کاربردهای رایج

HY2213-BB3A در مدارهای مدیریت شارژ باتری استفاده می‌شود که نیاز به کنترل اضافه‌شارژ و بالانس ولتاژ سلول‌های لیتیومی دارند. این قطعه معمولاً همراه با MOSFET خارجی در مدارهای حفاظت و بالانس باتری قرار می‌گیرد تا در هنگام رسیدن ولتاژ سلول به محدوده تعیین‌شده، مسیر کنترل شارژ را مدیریت کند.

• مدارهای مدیریت باتری Li-ion
• پک‌های باتری چند سلولی لیتیومی
• تجهیزات قابل حمل دارای باتری شارژی
• بردهای حفاظت و بالانس باتری
• سیستم‌های تغذیه قابل شارژ کوچک
