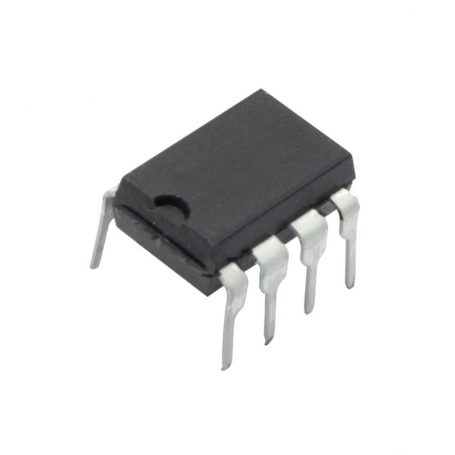

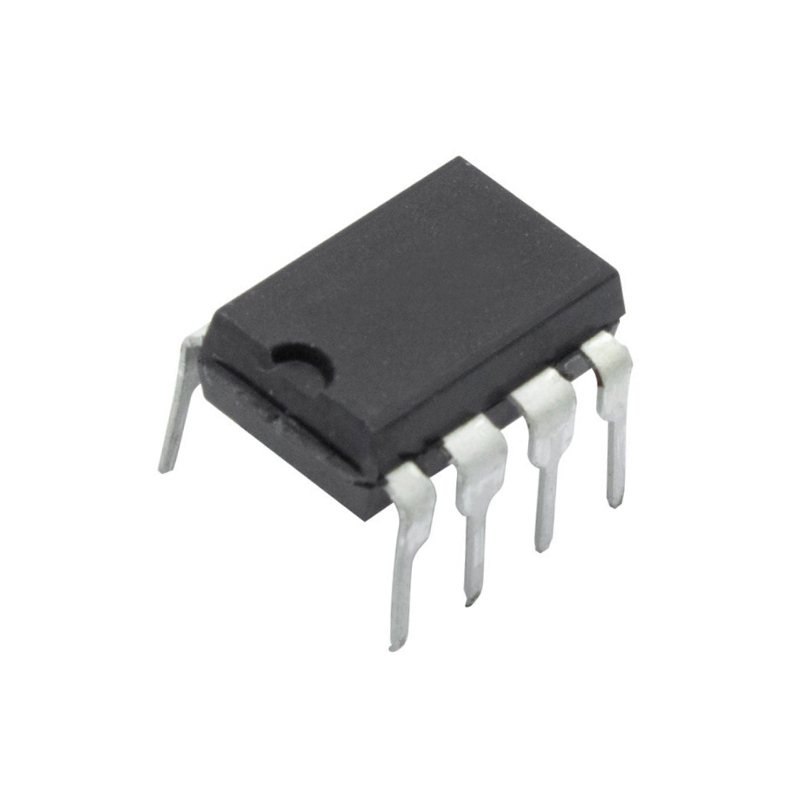

تراشه LM311 یک مقایسه‌گر ولتاژ با سرعت بالا و دقت قابل‌اعتماد است که به‌طور گسترده در طراحی مدارهای آنالوگ و دیجیتال به‌کار می‌رود. این آی‌سی با استفاده از ورودی‌های تفاضلی خود، دو سطح ولتاژ را با هم مقایسه کرده و خروجی منطقی مناسب را ارائه می‌دهد. خروجی Open-Collector آن این امکان را می‌دهد تا بتوان خروجی چندین آی‌سی را به یک خط مشترک متصل کرد یا آن را به‌صورت pull-up کنترل نمود. یکی از مزایای اصلی این تراشه، توانایی عملکرد در محدوده ولتاژ تغذیه گسترده از ±15V تا 5V است که آن را برای طیف وسیعی از کاربردها مناسب می‌سازد. این تراشه به‌صورت single comparator عرضه می‌شود و با توجه به طراحی ساده و عملکرد دقیق، در مدارهایی مانند آشکارسازهای سطح، مبدل‌های آنالوگ به دیجیتال ساده، و سیستم‌های کنترل صنعتی کاربرد گسترده دارد.

مشخصات

• ولتاژ کاری: ±15V یا 5V تا 30V
• جریان مصرفی: حدود 6mA
• ولتاژ ورودی ماکزیمم: ±15V
• نوع خروجی: Open-Collector
• پکیج: DIP-8
• سرعت سوئیچینگ: حدود 200ns
• توان مصرفی: حدود 150mW
• دمای کاری: 0°C تا +70°C

کاربردهای رایج

این تراشه برای مقایسه سیگنال‌های آنالوگ در مدارهای مختلف به‌کار می‌رود. به‌دلیل قابلیت عملکرد با ولتاژهای مختلف و خروجی قابل‌تنظیم، در طراحی مدارات کنترلی، محافظ ولتاژ، آشکارسازهای صفر و سیستم‌های نمونه‌برداری مورد استفاده قرار می‌گیرد. همچنین به‌دلیل ساختار ساده و پایداری بالا، گزینه‌ای مناسب برای آموزش و نمونه‌سازی است.

• کنترل‌کننده‌های ولتاژ آستانه
• مبدل‌های آنالوگ به دیجیتال ساده
• آشکارساز عبور از صفر
• محافظ ولتاژ باتری
• مدارهای مقایسه‌کننده در تجهیزات پزشکی
• سیستم‌های کنترل صنعتی
• مدارهای تشخیص نور یا دما
• مدارات زمان‌سنج دقیق
• آموزش در آزمایشگاه‌های الکترونیک
• مدارهای تقویت‌کننده تفاضلی با مقایسه‌گر خروجی

Specification

Product Category: Analog Comparators
Mounting Style: Through Hole
Package / Case: PDIP-8
Comparator Type: Differential
Number of Channels: 1 Channel
Output Type: Open Collector
Ib - Input Bias Current: 250 nA
Vos - Input Offset Voltage: 7.5 mV
Supply Voltage - Max: 36 V
Supply Voltage - Min: 5 V
Operating Supply Current: 7.5 mA
Response Time: 200 ns
Minimum Operating Temperature: 0 C
Maximum Operating Temperature: + 70 C
Packaging: Tube
Features: Strobe, Vos Adj Pin
Height: 3.3 mm
Length: 9.27 mm
Width: 6.35 mm
Product: Analog Comparators
Series: LM311-N
Supply Type: Single, Dual
Technology: Bipolar
Type: Voltage Comparator
Brand: Texas Instruments
Shutdown: Shutdown
Dual Supply Voltage: +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V
GBP - Gain Bandwidth Product: -
Maximum Dual Supply Voltage: +/- 18 V
Minimum Dual Supply Voltage: +/- 2.5 V
Operating Supply Voltage: 9 V, 12 V, 15 V, 18 V, 24 V, 28 V
Pd - Power Dissipation: 500 mW (1/2 W)
