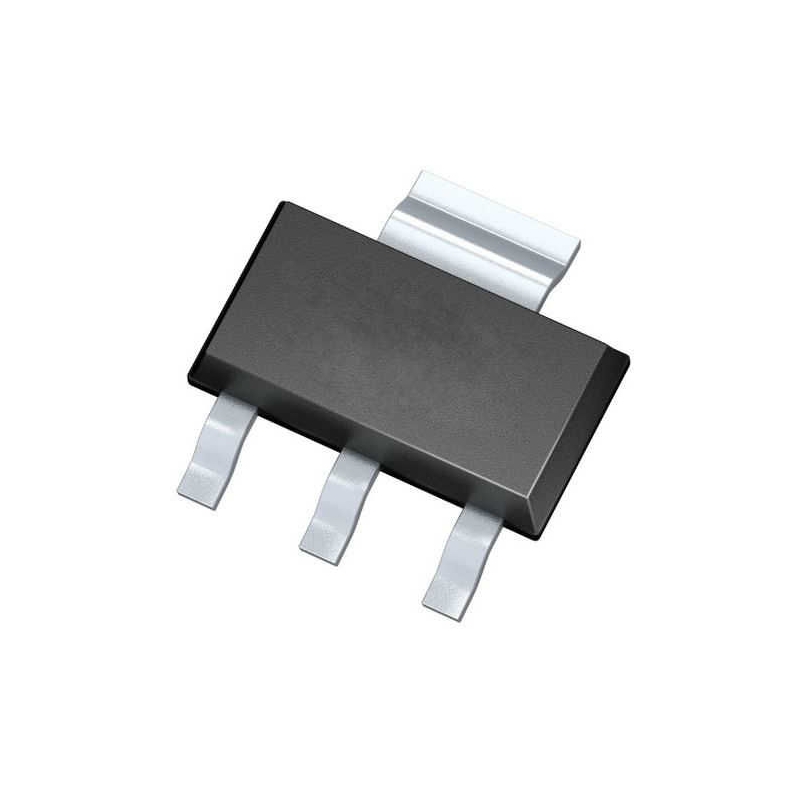

رگولاتور 1.2 ولت AMS1117 پکیج SOT-223

رگولاتور AMS1117-1.2 یک رگولاتور ولتاژ خطی با ولتاژ خروجی ثابت 1.2 ولت است که برای تغذیه مدارهای حساس به ولتاژ پایین مانند پردازنده‌ها، سنسورها و آی‌سی‌های منطقی بهینه شده است. این قطعه از نوع LDO  بوده و توانایی عملکرد در اختلاف ولتاژ ورودی و خروجی نسبتاً کم را دارد که باعث کاهش اتلاف توان می‌شود. AMS1117-1.2 قابلیت تأمین جریان تا 1 آمپر را دارد و در پکیج SOT-223 ارائه می‌شود که برای مونتاژ سطحی مناسب بوده و با طراحی حرارتی مؤثر، امکان استفاده در فضاهای محدود را فراهم می‌کند. وجود حفاظت‌های داخلی در برابر جریان بیش‌ازحد و دمای بالا باعث افزایش پایداری عملکرد در محیط‌های صنعتی و آزمایشگاهی می‌شود. این رگولاتور به‌دلیل ولتاژ پایین خروجی برای تغذیه سیستم‌هایی که به دقت و پایداری ولتاژ بالا نیاز دارند، بسیار مناسب است.

مشخصات

• ولتاژ ورودی: حداقل 2.4 ولت (با درنظر گرفتن Dropout)
• ولتاژ خروجی: 1.2 ولت ثابت
• حداکثر جریان خروجی: 1 آمپر
• نوع رگولاتور: خطی (LDO)
• ولتاژ Dropout: حدود 1.1 ولت در جریان 800 میلی‌آمپر
• نوع پکیج: SOT-223
• توان تلفاتی: تا 1.25 وات (با هیت‌سینک مناسب)
• محافظت داخلی: در برابر جریان بیش‌ازحد و افزایش دما

کاربردهای رایج

این رگولاتور انتخابی ایده‌آل برای تغذیه چیپ‌های دیجیتال حساس، هسته‌های پردازنده، آی‌سی‌های منطقی با ولتاژ پایین و ماژول‌های مخابراتی دقیق است.

• تغذیه هسته میکروکنترلرهای با ولتاژ پایین
• مدارات دیجیتال با سطح ولتاژ 1.2 ولت
• پردازنده‌های ARM یا FPGA با نیاز به تغذیه دقیق
• سنسورهای دقت‌بالا با مصرف پایین
• ماژول‌های وایرلس کم‌مصرف
• تجهیزات مخابراتی حساس
• منابع تغذیه دقیق و کم‌نویز
• پروژه‌های تحقیقاتی و آزمایشگاهی
• تجهیزات پزشکی یا ابزار دقیق
• سیستم‌های باتری‌محور با نیاز به راندمان بالا

Specification

APPLICATIONS
• Three Terminal Adjustable or Fixed Voltages*
• High Efficiency Linear Regulators
1.2V, 1.5V, 1.8V, 2.5V, 2.85V, 3.3V and 5.0V
•Post Regulators for Switching Supplies
• Output Current of 1A
• 5V to 3.3V Linear Regulator
• Operates Down to 1V Dropout
• Battery Chargers
• Line Regulation: 0.2% Max.
• Active SCSI Terminators
• Load Regulation: 0.4% Max.
• Power Management for Notebook
• SOT-223, TO-252 and SO-8 package available
• Battery Powered Instrumentation
GENERAL DESCRIPTION
The AMS1117 series of adjustable and fixed voltage regulators are designed to provide 1A output current and to operate down to 1V input-to-output differential. The dropout voltage of the device is guaranteed maximum 1.3V at maximum output current, decreasing at lower load currents.
On-chip trimming adjusts the reference voltage to 1%. Current limit is also trimmed, minimizing the stress under overload conditions on both the regulator and power source circuitry.
The AMS1117 devices are pin compatible with other three-
