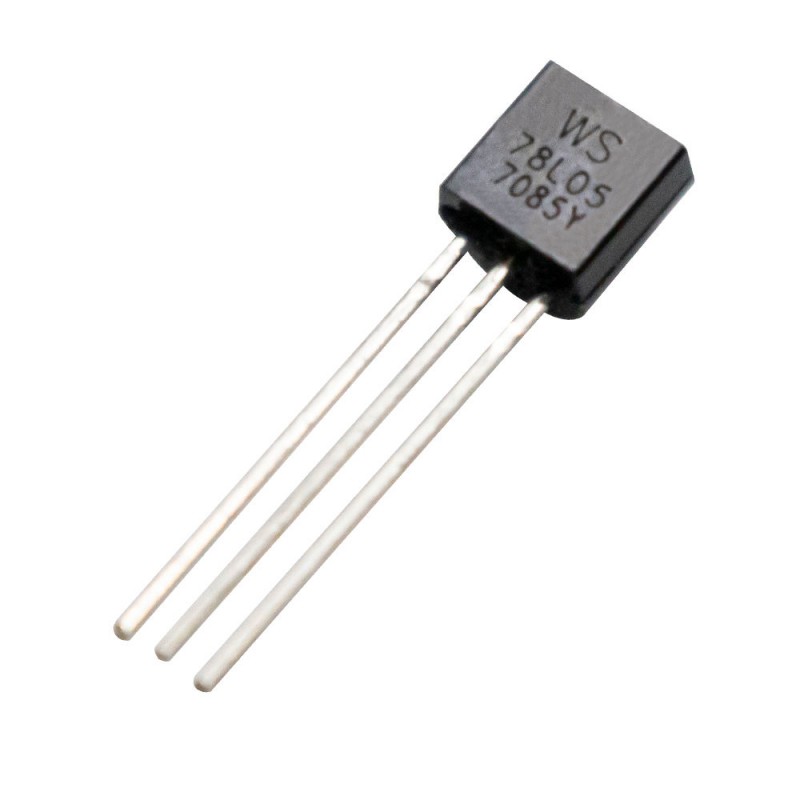

توجه: این رگولاتور دارای ترکیب پایه های متفاوتی است و به عکس پایه ها قبل از خرید توجه شود.

مشخصات

• نوع رگولاتور: خطی مثبت
• ولتاژ خروجی: 5V
• حداکثر جریان خروجی: تا 100mA
• جریان خروجی نامی پیشنهادی: تا 50mA
• تعداد پایه: 3
• پکیج: TO-92 پلاستیکی
• نیاز به قطعات جانبی: ندارد
• حفاظت اتصال کوتاه: دارد
• حفاظت حرارتی: دارد
• نوع نصب: Through Hole

کاربردهای رایج

این رگولاتور برای تأمین ولتاژ پایدار 5 ولت در مدارات دیجیتال و آنالوگ کم‌مصرف استفاده می‌شود. در پروژه‌هایی که منبع تغذیه اصلی نوسان دارد یا نویز بالاست، استفاده از این قطعه باعث ایجاد یک ریل 5V تمیز و پایدار برای میکروکنترلرها و ماژول‌های حساس می‌شود.

• تغذیه میکروکنترلرها و بردهای توسعه
• تثبیت ولتاژ سنسورها و ماژول‌های 5V
• مدارات منطقی TTL و CMOS
• پروژه‌های DIY و آموزشی
• مدارات آنالوگ حساس به نویز
• منابع تغذیه کوچک رومیزی
• استفاده به همراه ترانزیستور عبوری برای جریان بالاتر
• جایگزین دیود زنر در طراحی‌های دقیق

Introduction

This series of fixed-voltage integrated-circuit voltage regulators is designed for a wide range of applications. These applications include on-card regulation for elimination of noise and distribution problems associated with single-point regulation.

In addition, they can be used with power-pass elements to make high-current voltage regulators.

One of these regulators can deliver up to 100 mA of output current. The internal limiting and thermal-shutdown features of these regulators make them essentially immune to overload. When used as a replacement for a zener diode-resistor combination, an effective improvement in output impedance can be obtained, together with lower bias current.

Specification

3-Terminal Regulators
Output Current up to 50 mA
No External Components
Internal Thermal-Overload Protection
Internal Short-Circuit Current Limiting
Provided Pb-Free packages from the end of 2004
