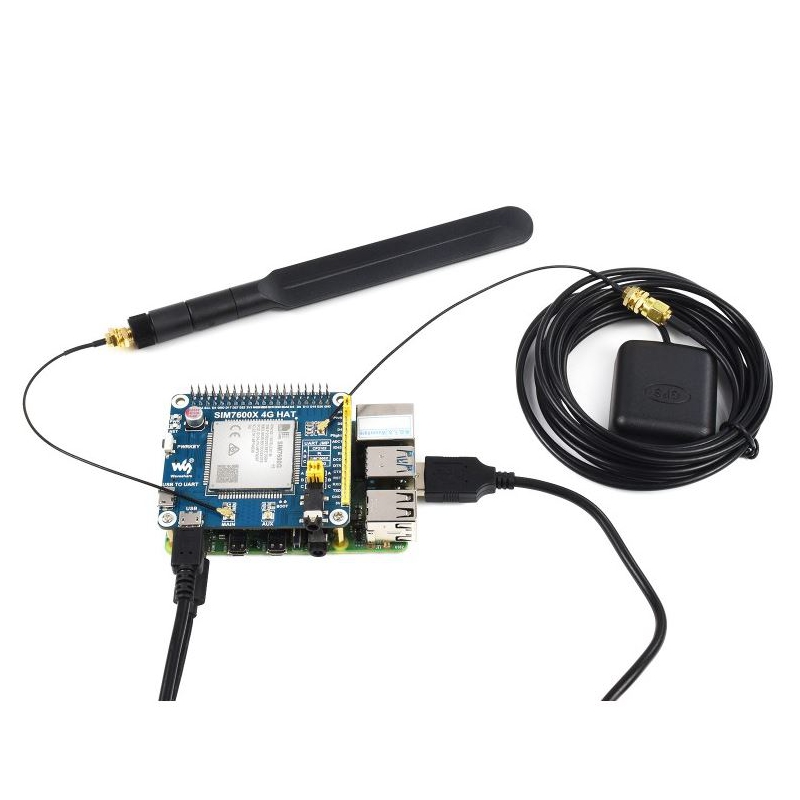

شیلد 4G/3G/2G/GNSS رزبری پای با چیپ SIM7600G-H مارک Waveshare

ماژول 4G/3G/2G/GNSS در واقع یک ماژول موقعیت یابی GNSS مولتی باند می باشد که از تکنولوژی LTE CAT4 با سرعت حداکثر 150Mbps برای دریافت داده پشتیبانی میکند . این برد قابلیت اتصال به بردهای رزبری پای و یا برد jetson را دارد. توسط این ماژل امکان استفاده از ارتباط 4G ، ارتباط بیسیم، تماس تلفن، ارسال پیامک و موقعیت‌یابی را برای کاربر فراهم می نماید. نحوه اتصال این ماژول نیز بر روی رزبری توسط به وسیله هدر توسعه GPIO می باشد. این ماژول از چیپ CP2102 برای تبدیل USB به UART نیز بهره می برد.

ویژگی ها:

روش اتصال توسط هدر GPIO با استاندارد 40 پین برای رزبری پای وجتسون نانو
پشتیبانی از dial-up، تماس تلفنی، SMS، Mail، TCP، UDP، DTMF، HTTP، FTP و..
سیستم‌های موقعیت یاب : پشتیبانی از GPS، BeiDou،Glonass،QZSS ، موقعیت‌یابی ایستگاه LBS
رابط‌ها : رابط USB تعبیه‌شده بر روی برد، برای تست AT Command ها، دریافت داده‌های موقعیت‌یابی GPS و..
مجهز به: چیپ CP2102 تعبیه‌شده بر روی برد، بعنوان مبدل USB به سریال برای اشکال‌زدایی (برای مدل پیش فرض)
نحوه اتصال به بردهای میزبان: پین‌های کنترلی UART برای اتصال به برد‌های میزبان مانند آردوینو و STM32
درگاه سیم کارت: پشتیبانی از سیم کارت‌های 1.8V/3V
ذخبره سازی: اسلات کارت حافظه TF، برای ذخیره داده‌ها مانند فایل‌ها، پیام‌ها و ...
درگاه صوتی: جک صوتی تعبیه‌شده بر روی برد برای برقراری تماس
نشانگر: دو نشانگر LED، برای نمایش وضیعت‌های کاری
مبدل ولتاژ: تعبیه‌شده بر روی برد، ولتاژ کاری قابل پیکربندی 3.3V یا 5V توسط جامپر
نرخ تبادل داده: 300 ~ 4M بیت در ثانیه (پیش فرض: 115200bps)
تنظیم خودکار نرخ تبادل داده: 9600 ~ 115200 بیت در ثانیه
کنترل: توسط AT Command ها (3GPP TS 27.007, 27.005 و مجموعه دستورات V.25TER)
پشتیبانی از ابزار‌های برنامه سیم کارت: SAT کلاس 3, GSM 11.14 نسخه 99, USAT
ولتاژتغذیه: 5 ولت
ولتاژ‌کاری: 5V/3.3V (قابل پیکربندی با جامپر)
دمای‌کاری: -30 الی 80 درجه سانتی‌گراد
دمای‌نگهداری: -45 الی 90 درجه سانتی‌گراد
ابعاد: 56.21×65.15 میلی متر

مشخصات پیامک (SMS):

پشتیبانی از انواع: MT, MO, CB, Text, PDU
ذخیره‌سازی: اسلات USIM و ME (پیش‌فرض)

ویژگی صوتی:

پشتیبانی از حذف اکو
پشتیبانی از کاهش نویز

مشخصات GNSS:

نوع گیرنده با 16 کانال C/A
حساسیت
رهگیری: برای GPS با: 159dBm- / برای GLONASS با 158dBm- / با (TBD (BD
شروع به کار Cold: با 148dBm-
زمان تا اولین مکان‌یابی (در فضای باز)
با شروع به کار Cold: کمتر از 35 ثانیه
با شروع به کار Hot: کمتر از 1 ثانیه

محتویات بسته بندی:

یک عدد ماژول SIM7600G-H
یک عدد آنتن LTE
یک عدد آنتن GPS
پیچ و مهره و اسپیسر هر کدام دو عدد
دو عدد کابل USB A به micro
دو عدد رابط UFL to SMA-F - مبدل آنتن IPX به SMA-F

Specification

FREQUENCY BAND
LTE Cat-4  : LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66 و LTE-TDD: B34/B38/B39/B40/B41
3G : UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19
2G : GSM/GPRS/EDGE: 850/900/1800/1900 MHz
GNSS
Satellite systems :  GPS/Beidou/GLONASS/GALILEO/QZSS و Receiver type 16-channel و C/A Code
Sensitivity -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BeiDou) و Cold starts: -148 dBm
Time-To-First-Fix (open air) Cold starts: <35s و Hot starts: <1s
SMS AND AUDIO
SMS : Supported types: MT, MO, CB, Text, PDU و Storage: USIM card and ME (default)
OTHER
Power supply : 5V
Operating voltage : 5V / 3.3V (configured via jumper)
Operating temperature :  -30°C ~ 80°C
Storage temperature :  -45°C ~ 90°C
Dimensions : 56.21mm × 65.15mm

Features

40PIN GPIO extension header for connecting Jetson Nano.
Supports dial-up, telephone call, SMS, mail, TCP, UDP, DTMF, HTTP, FTP, etc.
Supports GPS, BeiDou, Glonass, LBS base station positioning.
Onboard USB interface, to test AT Commands, get GPS positioning data, and so on.
Breakout UART control pins, to connect with host boards like Arduino/STM32.
SIM card slot, supports 1.8V/3V SIM card.
Onboard TF card slot, which can be used to store files, text messages and other data.
Onboard audio jack and audio decoder chip, for making telephone calls.
2 x LED indicators, easy to monitor the working status.
Onboard voltage translator, the operating voltage can be configured to 3.3V or 5V via jumper.
Baudrate: 300bps ~ 4Mbps (default: 115200bps)
Autobauding baudrate: 9600bps ~ 115200bps.
Provide complete supporting manuals (example programs such as Raspberry/Jetson Nano/Arduino/STM32).
