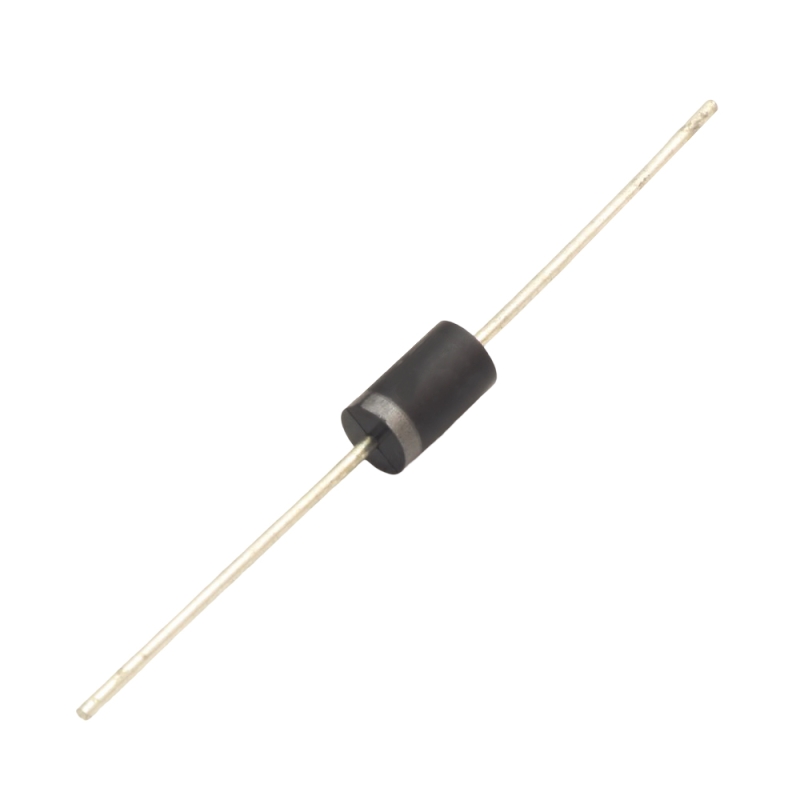

دیود 1.5KE91A از سری دیودهای محافظ ولتاژ گذرا (TVS) با ساختار یکسویه است که جهت محافظت از تجهیزات الکترونیکی در برابر نوسانات ناگهانی ولتاژ، مانند رعد و برق یا تخلیه الکترواستاتیک، طراحی شده است. این قطعه با توان ضربه‌ای بالا برابر با 1500 وات (در پالس 10/1000 میکروثانیه) و زمان پاسخ‌دهی کمتر از 1 پیکوثانیه، عملکردی سریع و مؤثر در خنثی‌سازی ولتاژهای خطرناک دارد. این مدل دارای ولتاژ نامی 91 ولت، ولتاژ نگهدارنده 77.8 ولت و ولتاژ کلمپینگ 125 ولت در جریان پیک 12.6 آمپر است. جریان نشتی بسیار پایین (حداکثر 1 میکروآمپر) و پکیج DO-201 با تحمل حرارتی بالا باعث شده این دیود گزینه‌ای ایده‌آل برای محافظت از خطوط تغذیه، خروجی رگولاتورها، مدارات کنترل صنعتی و سایر مدارات حساس باشد.

مشخصات

• نوع دیود: TVS یکسویه (Unidirectional)
• ولتاژ شکست (VBR): حداقل 86.5 ولت، حداکثر 95.5 ولت
• ولتاژ کاری مداوم (VWM): 77.8 ولت
• ولتاژ کلمپینگ (VC) در جریان پیک: 125 ولت
• جریان پیک ضربه‌ای (IPP): 12.6 آمپر
• توان پیک ضربه‌ای (PPP): 1500 وات (در 10/1000μs)
• جریان نشتی معکوس (IR): حداکثر 1 میکروآمپرد
• پکیج: DO-201
• حداکثر ولتاژ لحظه‌ای مستقیم (VF): 3.5 ولت (در جریان 50A)

کاربردهای رایج

دیود 1.5KE91A برای محافظت از مدارات در برابر ولتاژهای گذرا طراحی شده است و در سیستم‌هایی استفاده می‌شود که حساس به نوسانات ناگهانی ولتاژ هستند. به‌دلیل سرعت پاسخ‌دهی بسیار بالا و قابلیت جذب انرژی قابل توجه، در مدارهای صنعتی، تغذیه DC، مخابراتی، خودرو و الکترونیک مصرفی بسیار کاربرد دارد.

• حفاظت از خطوط تغذیه DC
• محافظت خروجی رگولاتورها
• محافظت مدارات کنترل صنعتی
• محافظت ورودی تجهیزات مخابراتی
• محافظت پورت‌های سنسورها و اکچویتورها
• حفاظت مدارات در برابر ESD و EFT
• محافظت سیستم‌های خودرو در برابر نوسانات باتری
• تجهیزات پزشکی و ابزارهای دقیق
• حفاظت بردهای الکترونیکی در محیط‌های نویزی
• کاربرد در تجهیزات نظامی و هوافضا

Specification

• Diode Type: TVS Unidirectional
• Breakdown Voltage : Min 86.5 V, Max 95.5 V
• Working Stand-Off Voltage : 77.8 V
• Clamping Voltage : 125 V
• Peak Pulse Current : 12.6 A
• Peak Pulse Power : 1500 W (10/1000 μs)
• Reverse Leakage Current : Max 1 μA
• Temperature Coefficient of V: 0.106 %/°C
• Package: DO-201
• Operating Temperature Range: -55 °C to +175 °C
• Storage Temperature Range: -55 °C to +175 °C
• Maximum Instantaneous Forward Voltage : 3.5 V @ 50 A
